Una vez preparado el edificio, el siguiente paso es generar la implantación. En este artículo, vamos a cubrir los principales pasos de la creación de diseño sobre cubiertas con PVcase, que consiste en la configuración del módulo y configuración del diseño.
Configuración del módulo

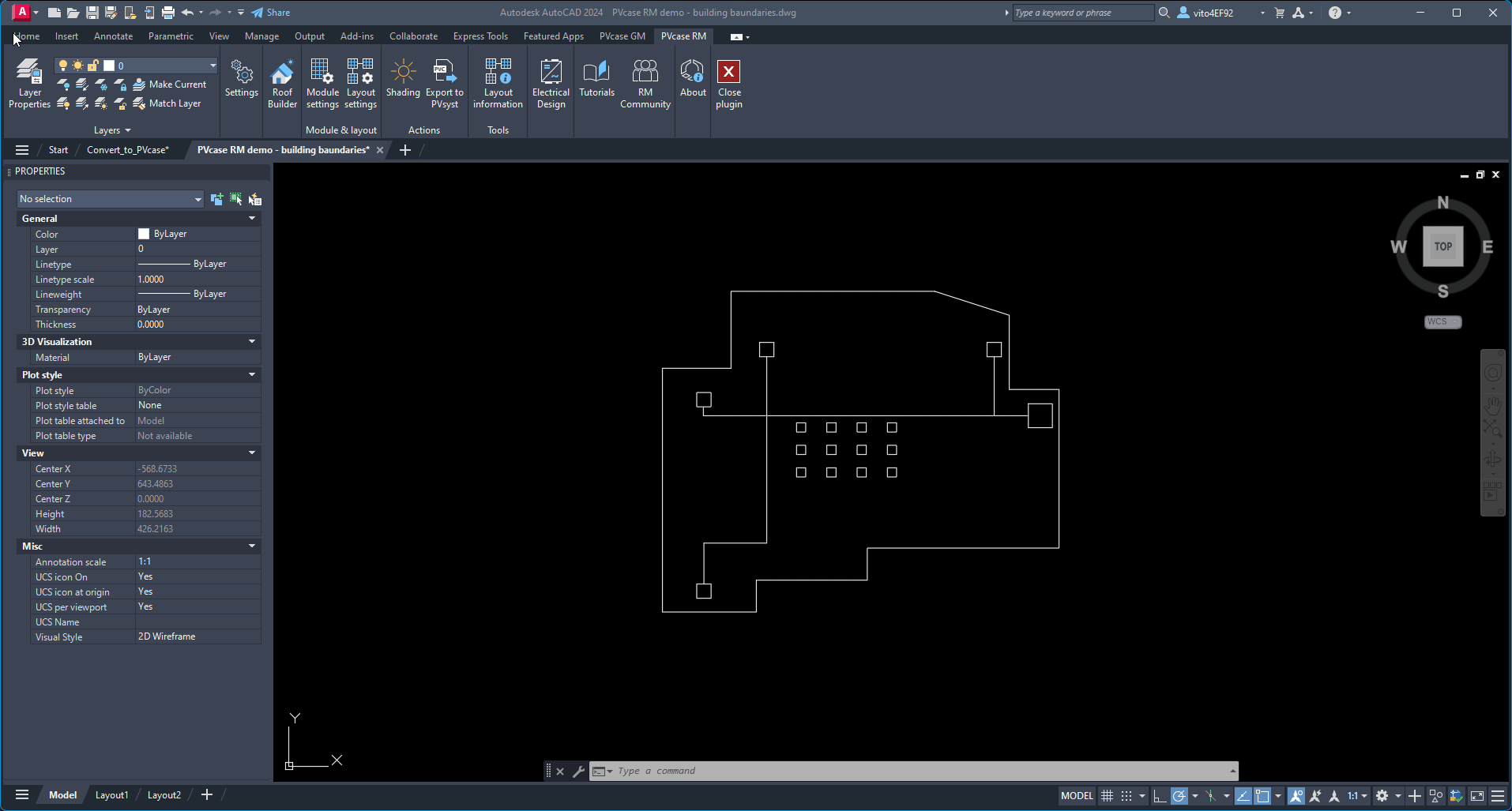

El primer paso antes de la generación del sistema es escoger el módulo - definir sus dimensiones y la potencia del módulo. Para ello, haga clic en el botón Module settings, donde se podrán configurar los siguientes parámetros:
-

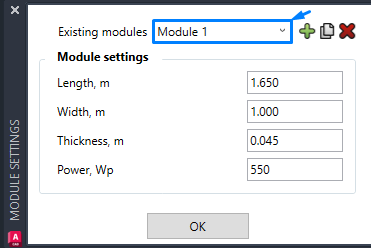

Asignar un nombre al módulo:
-
Crear un nuevo módulo:
-
Duplicar módulo:
-

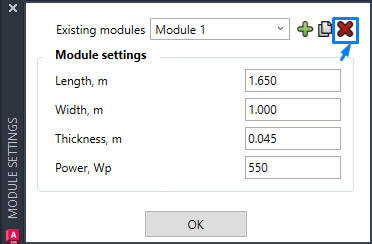

Eliminar módulo:
-

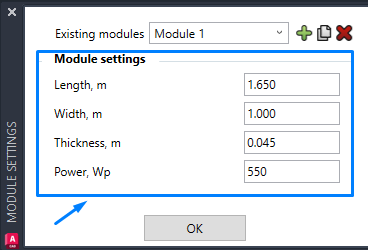

La sección Ajustes del módulo (Module settings) permite definir parámetros personalizados del módulo para que coincidan con los proporcionados por el fabricante.

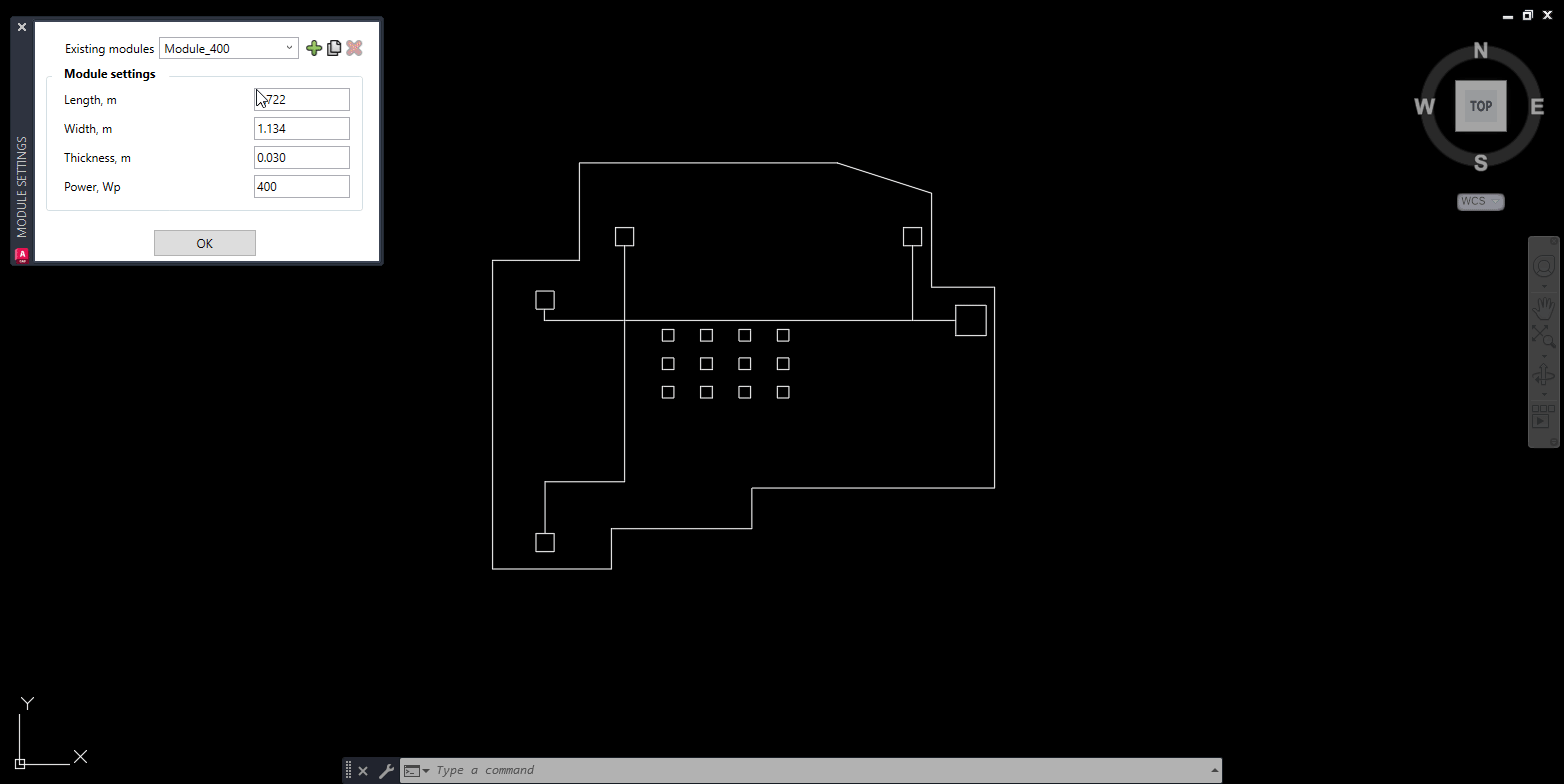

En este ejemplo, crearemos un par de configuraciones con diferentes parámetros. El primer paso es dar un nombre a la configuración; en nuestro caso será module_400. El siguiente paso es cambiar la configuración del módulo a una longitud de 1,722 metros, una anchura de 1,134 metros, un grosor de 0,03 y una potencia de 400 Wp.

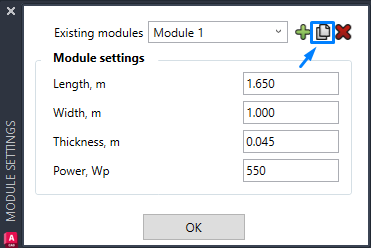

Para crear una segunda configuración, puede utilizar la función Duplicar. Si hace clic en el botón Duplicate, se hará una copia de la configuración existente. Después de ser copiado, será necesario cambiar el nombre - en este caso, module_420. También se cambiará la potencia a 420 Wp. Si hace clic en el menú desplegable, puede ver dos módulos.
Configuración del diseño

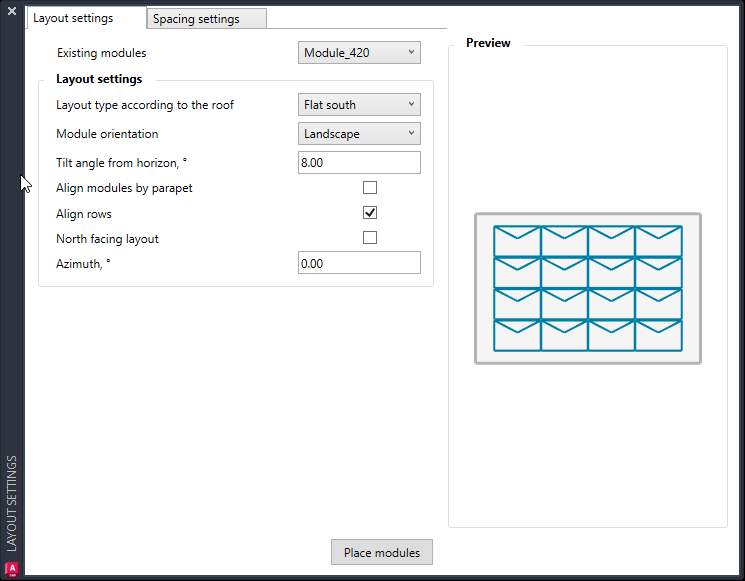

Una vez creadas las configuraciones de los módulos, podemos pasar a los Ajustes de diseño (Layout settings), donde se puede definir la configuración del diseño que se desea generar. Para empezar, seleccione el módulo que desea utilizar. Esto se puede hacer haciendo clic en el menú desplegable y seleccionando el módulo deseado.
El siguiente paso es seleccionar el tipo de estructura a emplear. Para ello, tenemos 4 opciones diferentes:
-
Estructura inclinada: este tipo de sistema aplica cierta inclinación a los modulos - hacia el sur, si se trata del hemisferio norte; hacia el norte si se trata del hemisferio sur.
-
Estructura Este-Oeste: este tipo de sistema está orientado hacia el este-oeste. Consta de dos módulos, uno orientado al Este y otro al Oeste.
-

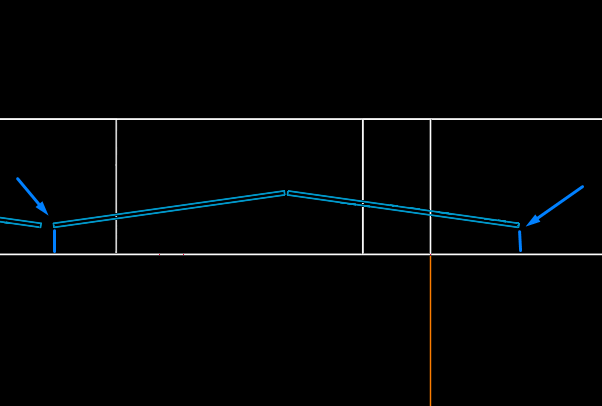

Estructura Este-Oeste invertido: este sistema es similar al Este-Oeste, la única diferencia es que los módulos están inclinados hacia dentro, en forma de "V".
-

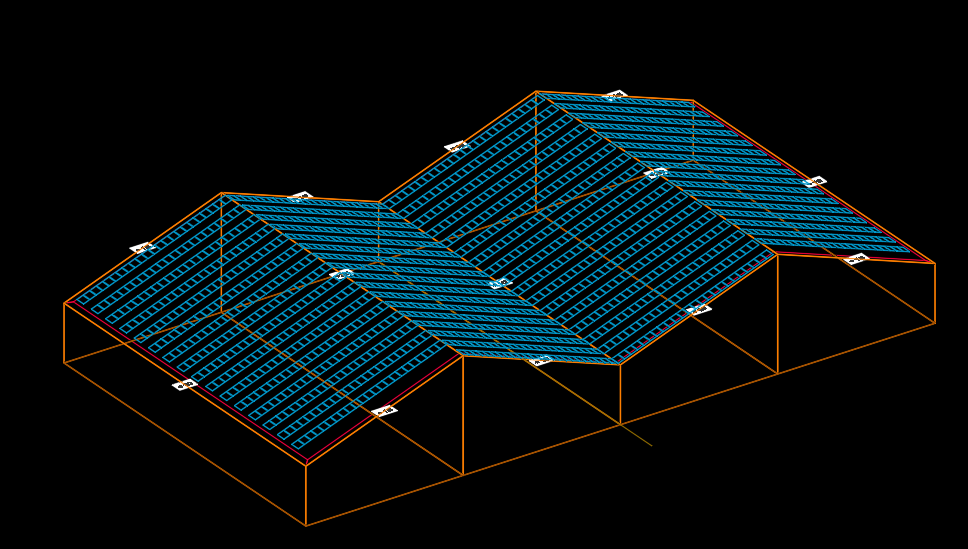

Coplanar: este tipo de sistema suele utilizarse en cubiertas con pendiente. Los módulos se colocan con el propio ángulo de la cubierta, coplanares al plano de esta.
Dependiendo del tipo estructura que se desea emplear, los ajustes de configuración serán unos u otros. Para estructura inclinada, Este-Oeste, o Este-Oeste invertida, se pueden cambiar los siguientes parámetros:
-

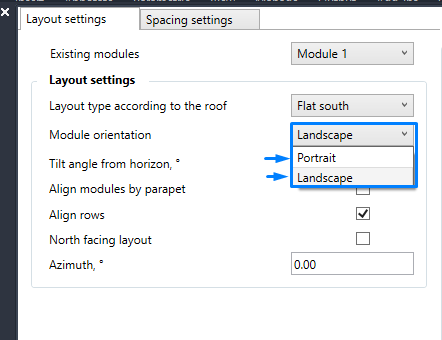

Orientación de los módulos: puede ser vertical u horizontal;
-
Ángulo de inclinación: puede ser de hasta 89,90 grados;
El siguiente paso es definir cómo desea colocar sus módulos. Para ello, PVcase ofrece dos opciones:
-

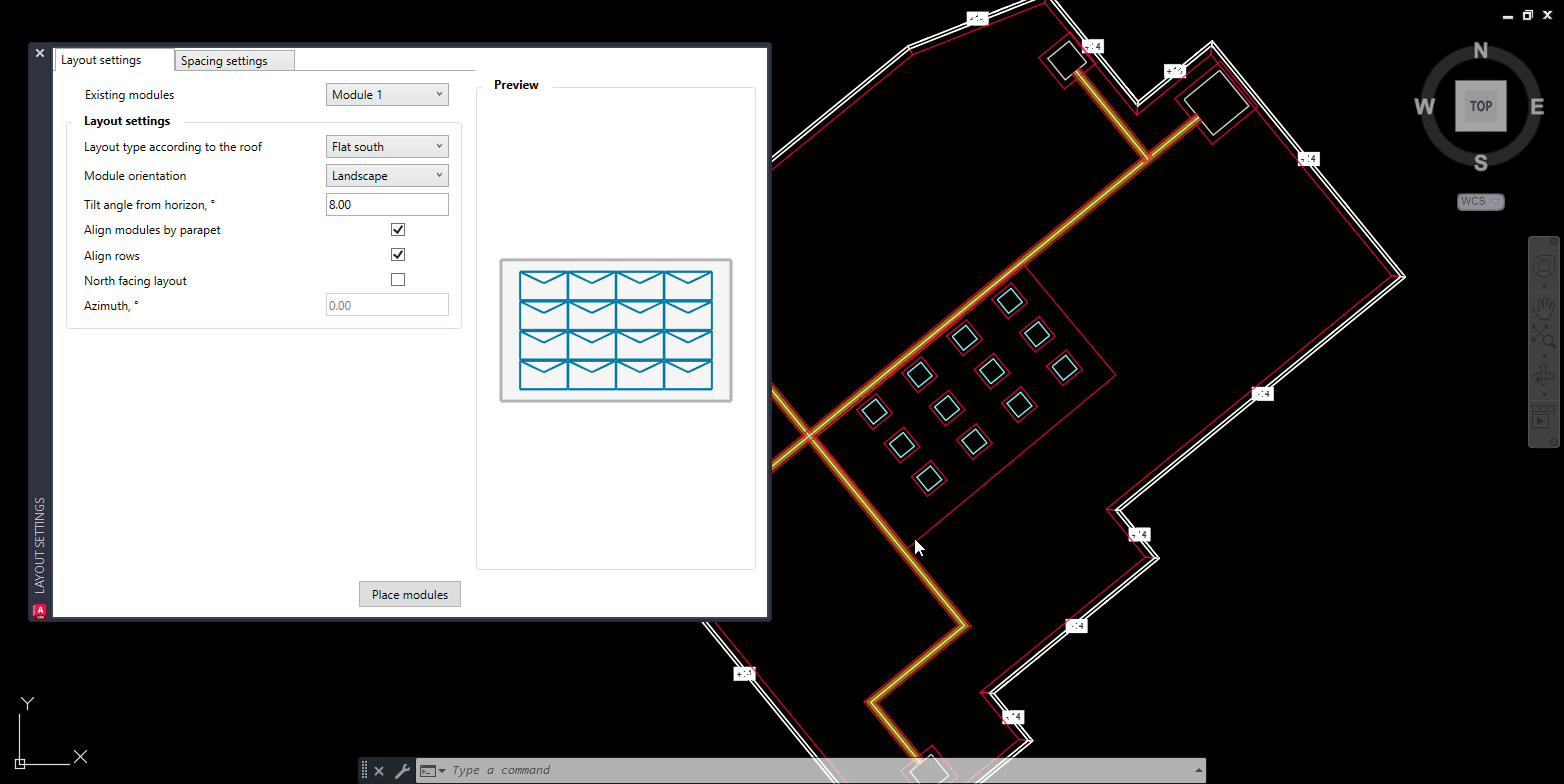

Alinear módulos con el peto (Align modules by parapet) - los módulos se alinearán automáticamente con el peto seleccionado y el acimut se configurará automáticamente. Para ejecutar el comando, al hacer clic en Place modules, se le pedirá que seleccione el área de PV, luego pulse la barra espaciadora o Intro y, para finalizar, seleccione el peto por el que desea alinear los módulos.
-
Alinear filas (Align rows): puede utilizarse para generar los módulos de forma más ordenada, especialmente en zonas con menos espacio. Para ejecutar la función active la casilla align rows antes de generar los módulos.
Nota: Tenga en cuenta que ambas funciones pueden utilizarse al mismo tiempo.

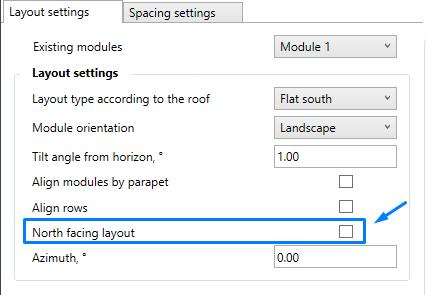

Para sistemas con estructura inclinadar, se puede cambiar la disposición a orientación norte si se está trabajando en el hemisferio sur.
Y, si es necesario, se puede cambiar el ácimut; Puede ser de hasta 89,9 grados o utilizar la opción alinear módulos por peto y el acimut se configurará automáticamente.
Para los tipos de sistema Este-Oeste y Este-Oeste Invertido, puede cambiar el Acimut hasta 179,9 grados.

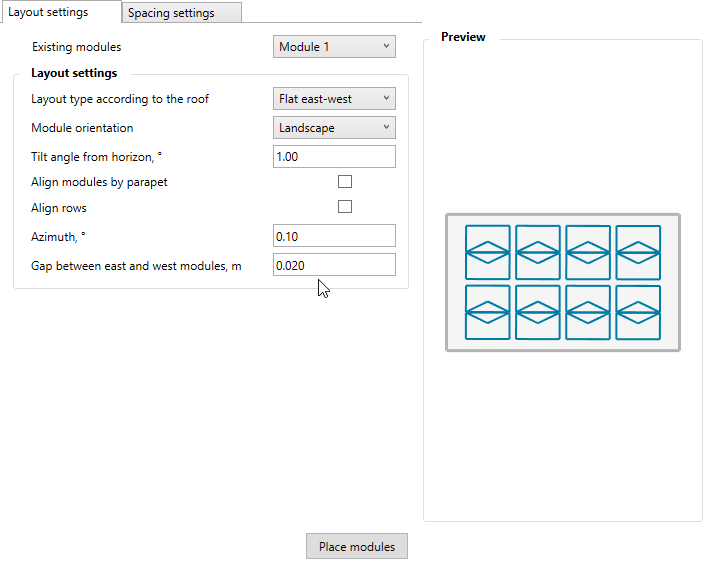

Por útlimo, también puedes cambiar el espacio entre módulos para la configuración Este-Oeste.
Si escoge emplear estructura coplanar, sólo podrá ajustar dos parámetros: la orientación del módulo (Module orientation) y Alinear filas (Align rows), que funcionan de la misma forma que se ha descrito para los sistemas anteriores.

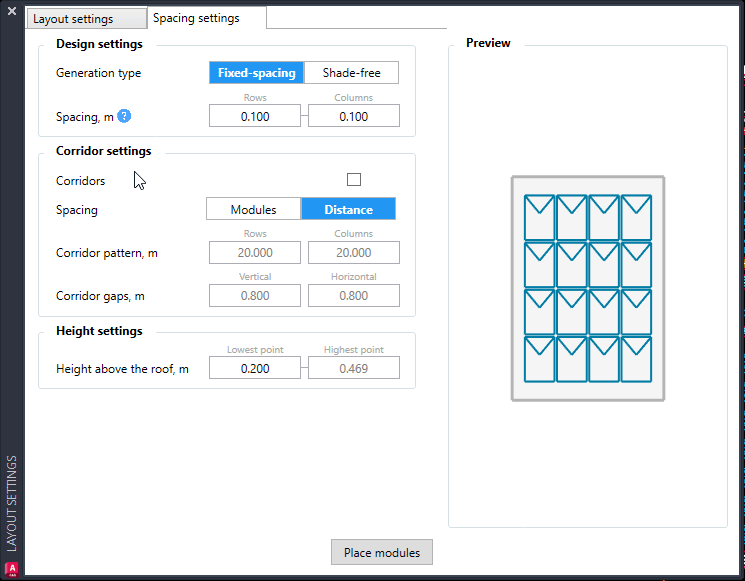

Ajustes de espaciado (Spacing settings)
Tras elegir el tipo de sistema que desea utilizar, puede configurar los ajustes de Espaciado. Asimismo, este submenú se divide en tres partes: Diseño (Design), Pasillos (Corridors) y Altura (Height settings).
Ajustes de diseño (Design settings)
El primer paso consistirá en seleccionar uno de los dos tipos de generación en el submenú Ajustes de diseño.
-
Espaciado fijo (Fixed-spacing): este tipo de generación permite definir manualmente el espaciado entre los módulos.
Esta opción de espaciado está disponible para todos los tipos de sistema.
-
Sin sombra (Shade-free): este tipo de generación establece el ángulo de posición del sol, y, tanto el espaciado entre módulos cómo el pitch se calcularán automáticamente en función de la ubicación, la fecha y la hora.
El espaciado entre columnas debe definirse manualmente.
Esta opción de espaciado está disponible para todos los tipos de sistema excepto el de estructura coplanar.
Ajustes de pasillo (Corridor settings)
Si necesita utilizar pasillos, deberás activarlos haciendo clic en la casilla Corridors.
Una vez habilitados los pasillos, tiene dos opciones de espaciado:
-

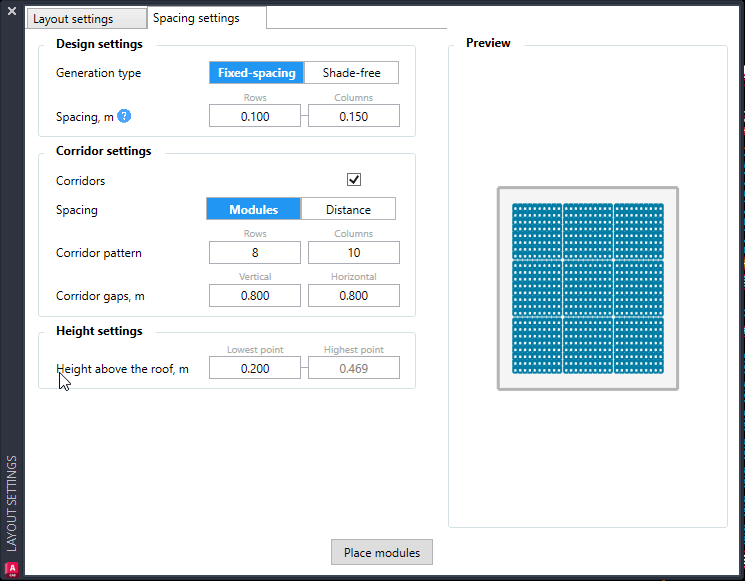

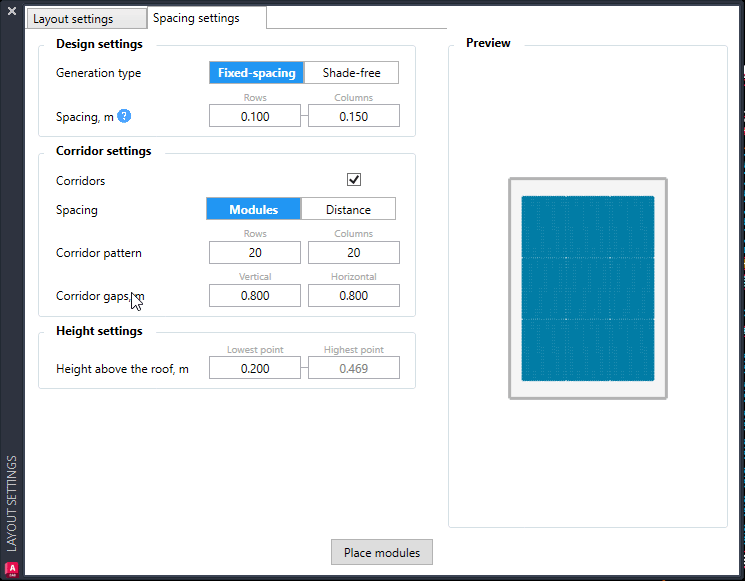

Por módulos - este tipo de espaciado colocará los huecos de acuerdo con los patrones de módulos filas (rows) y columnas (columns) especificados.
Por ejemplo, si las filas son 8, el espacio vertical se colocará cada 8 módulos en vertical; si las columnas son 10, el espacio horizontal se colocará cada 10 módulos en horizontal.
-

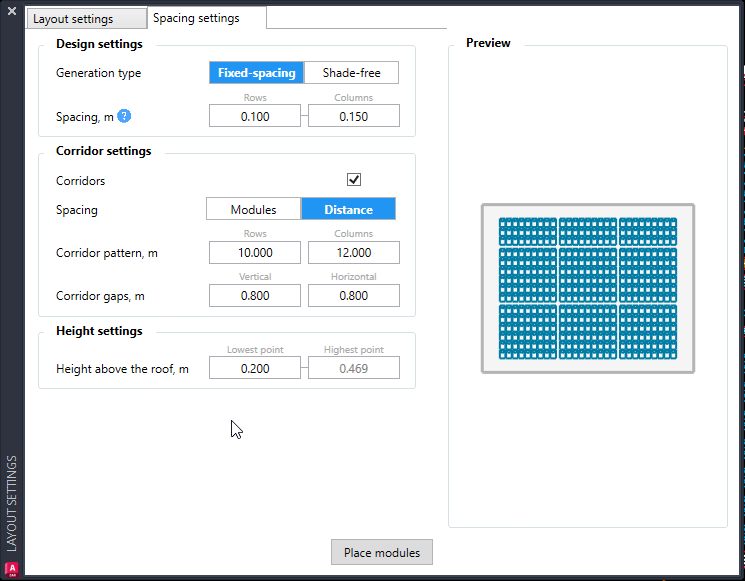

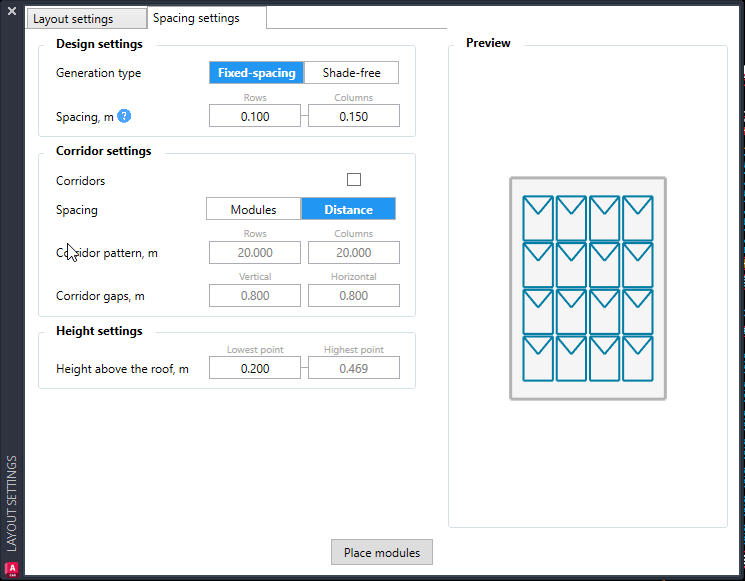

Por distancia - este tipo de espaciado colocará los espacios según los patrones de distancia de filas y columnas.
Por ejemplo, si las filas son de 10 metros, el espacio vertical se colocará verticalmente antes de la marca de 10 metros; si la cantidad de columnas es de 12 metros, el espacio horizontal se colocará horizontalmente antes de la marca de 12 metros.
Las distancias entre pasillos pueden ajustarse para ambos tipos de espaciado según sus necesidades cambiando las distancias vertical y horizontal.
Ajustes de altura (Height settings)
El último parámetro a configurar antes de colocar los módulos es la altura sobre la cubierta. Esta medida define la distancia entre el techo y la parte inferior del punto más bajo de los módulos.

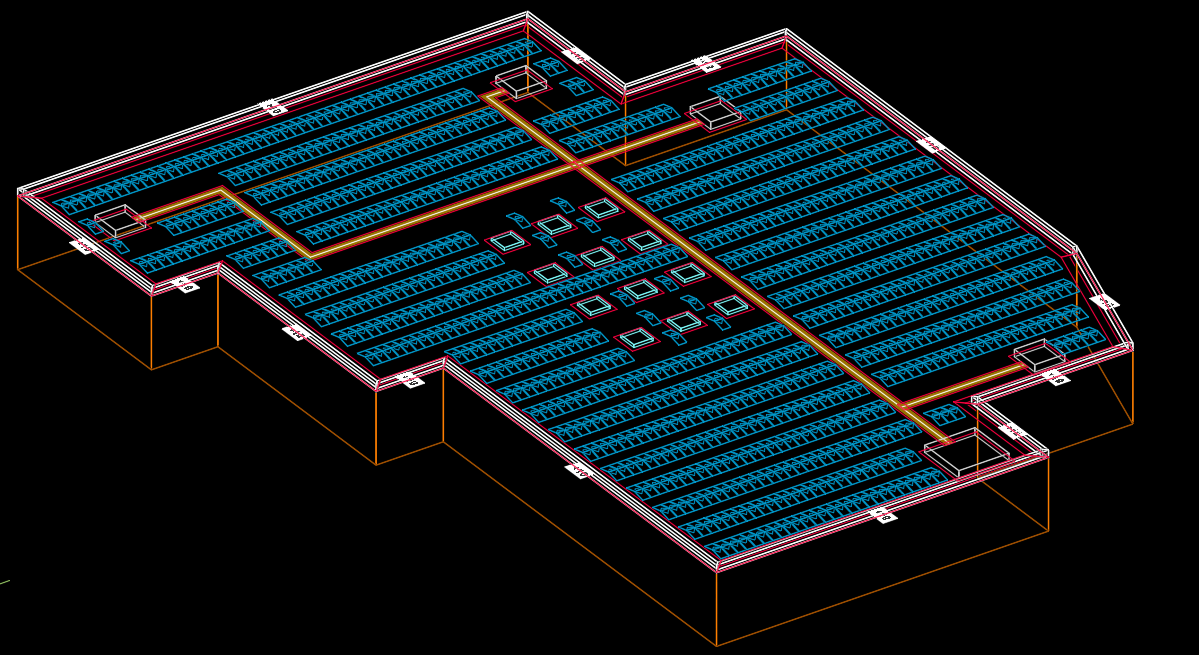

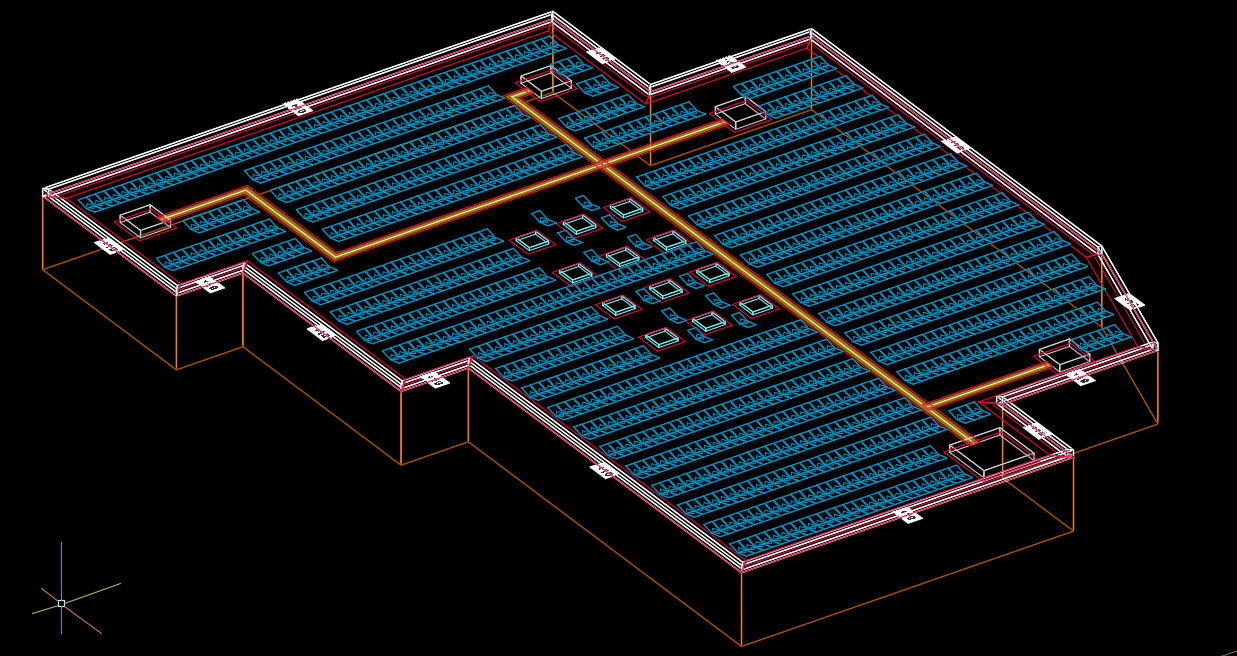

Una vez configurados todos los ajustes, puede colocar los módulos en el tejado que haya diseñado. Para ello, haga clic en el botón Place modules; se le pedirá que seleccione el edificio o la PVarea. Una vez seleccionado, pulse la barra espaciadora o Intro en el teclado. A continuación, defina la línea de alineación y pulse la barra espaciadora o Intro para finalizar.
