Lista de materiales (BoM)

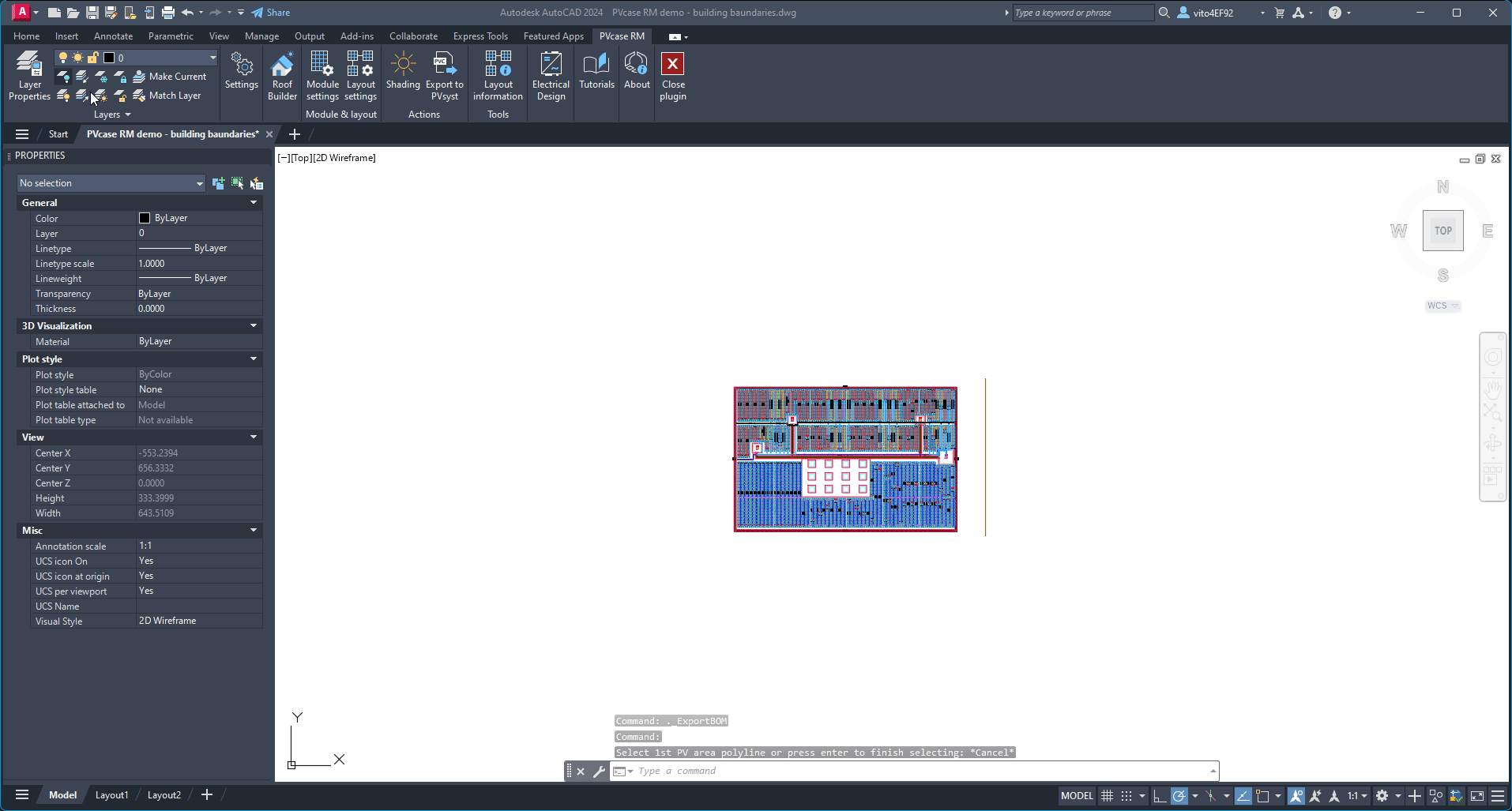

Con PVcase se puede exportar fácilmente la lista de materiales que contiene toda la información necesaria del proyecto. Para realizar esta acción, abriremos la pestaña Layout information. A continuación, seleccionaremos las áreas FV que queremos exportar - esto se puede hacer pulsando el botón select PV areas y seleccionando las que queremos exportar. Para finalizar, pulsamos Espacio o Enter en el teclado. Ejemplo a continuación:
Para crear los archivos de la lista de materiales, haga clic en el botón Export Bill of Materials. Seguidamente, se abrirá una ventana emergente donde tendremos que especificar el directorio donde queremos guardar el archivo y tendremos la opción de renombrarlo. Para finalizar el proceso de exportación, pulsamos Save. A continuación, se presenta otra ventana emergente preguntándo si queremos abrir el archivo de la lista de materiales; En este caso, haremos clic en Sí. Ejemplo a continuación:

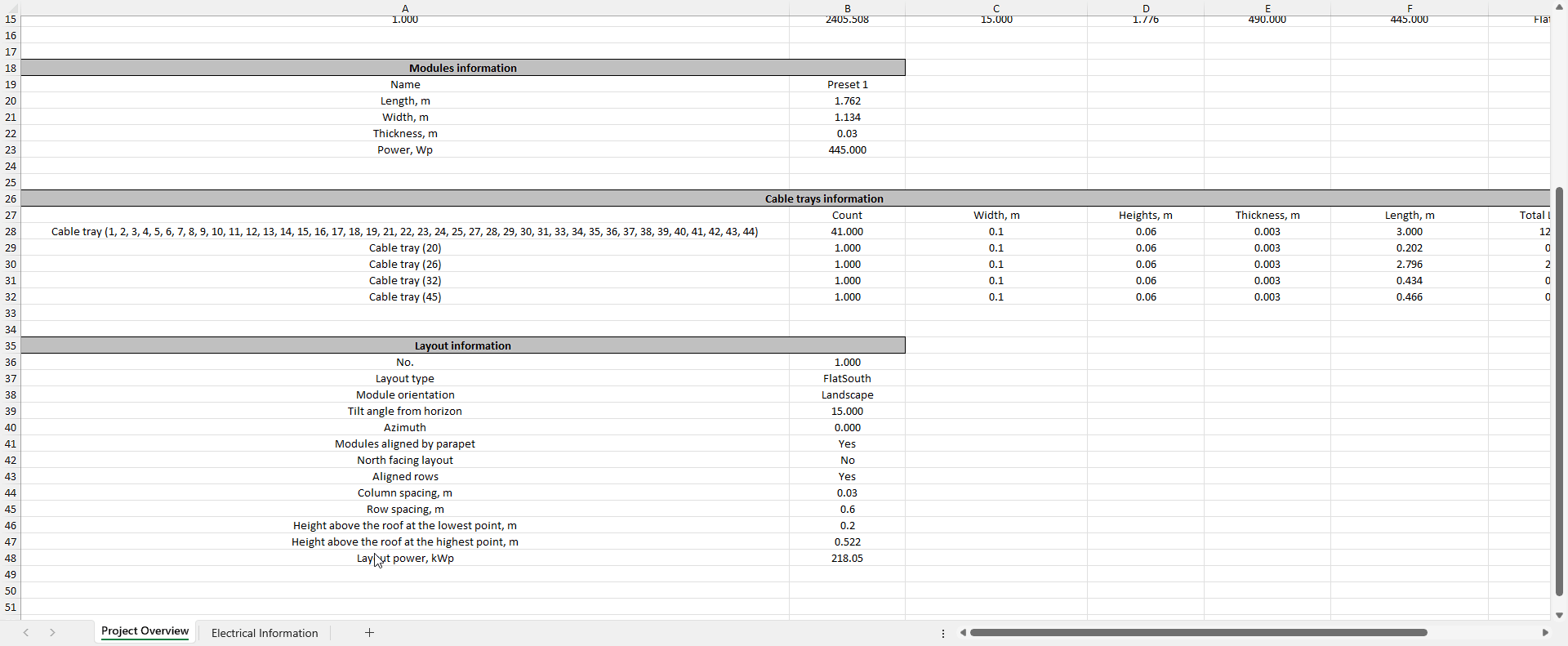

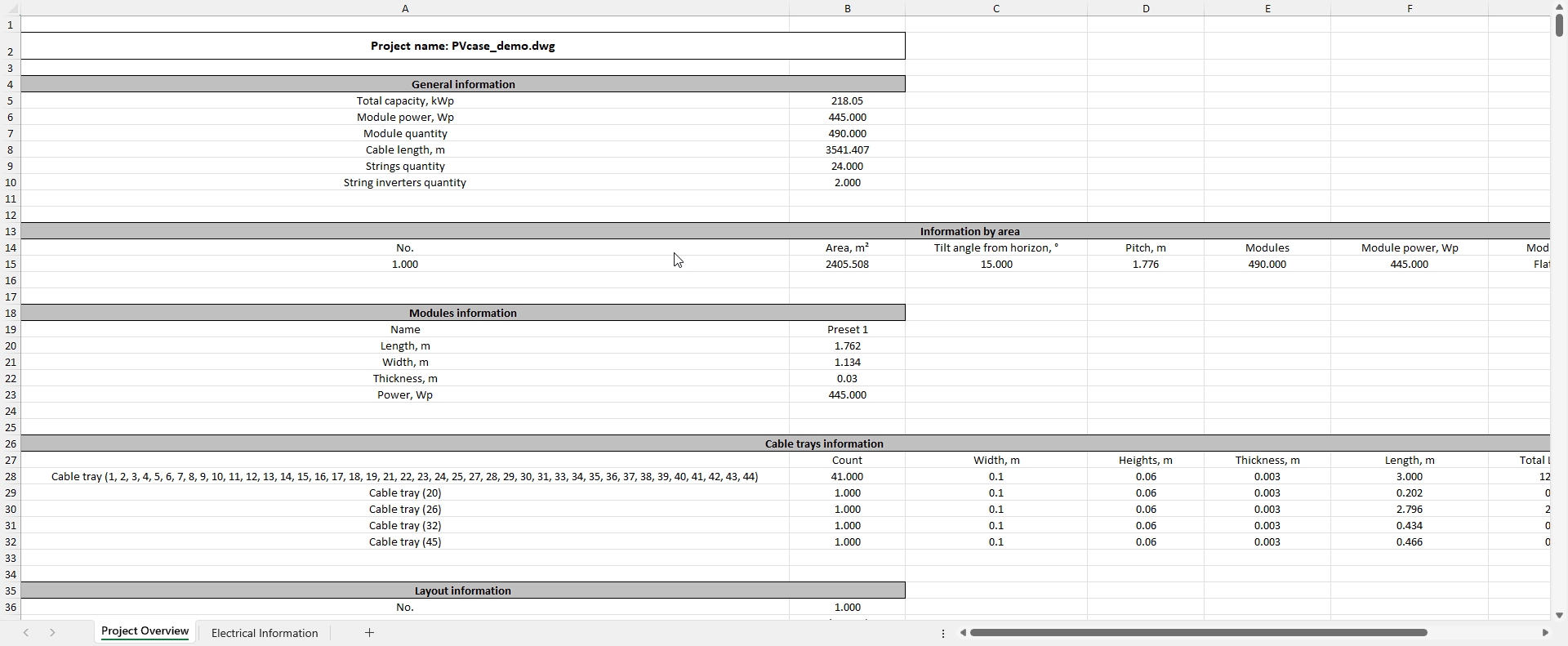

Como podemos ver, se nos presenta el fichero de hoja de cálculo Lista de Materiales (BoM) exportado, donde encontraremos:
-
Resumen del proyecto - asimismo, este menú contiene: Información general (General information) - información general del diseño; Información por área (Information by area) - información básica de cada área FV; Información de los módulos (Modules information) - parámetros de los módulos; Información de las bandejas de cables (Cable tray information); Información sobre el diseño (Layout information).
-
Información eléctrica - este menú contiene los detalles sobre las potencias de los inversores, los nombres de las cadenas (string), el recuento de optimizadores, los módulos por cadena, la longitud del cable de la cadena, las longitudes de los cables positivo y negativo de cada cadena al inversor y la longitud del cable de extensión.
Exportar a PVsyst
A la hora de exportar a PVsyst existen dos opciones a elegir:
-
Exportación por módulos - cada módulo se considera como un objeto individual en PVsyst.
-

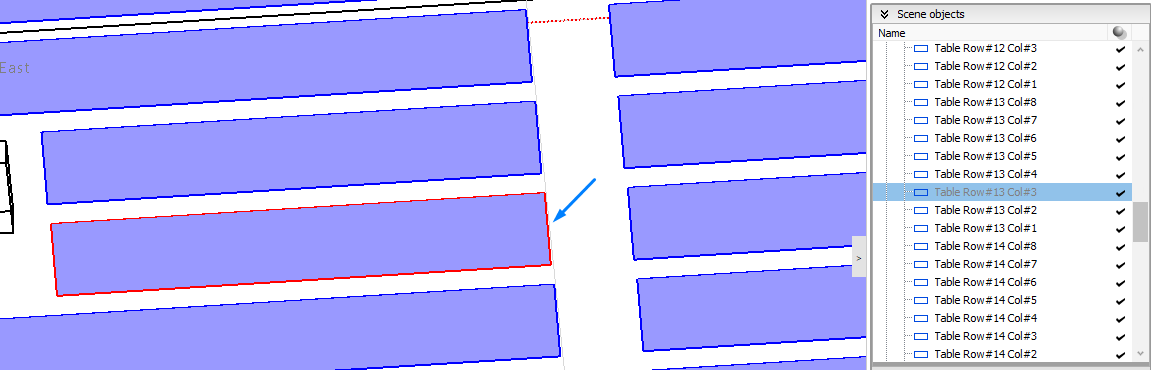

Exportar por grupos - los módulos se agrupan por filas estando separados por huecos de pasillo, Cada grupo se considera como un objeto en PVsyst.

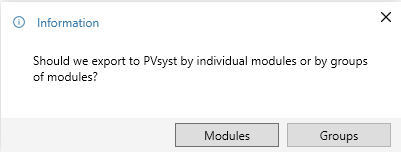

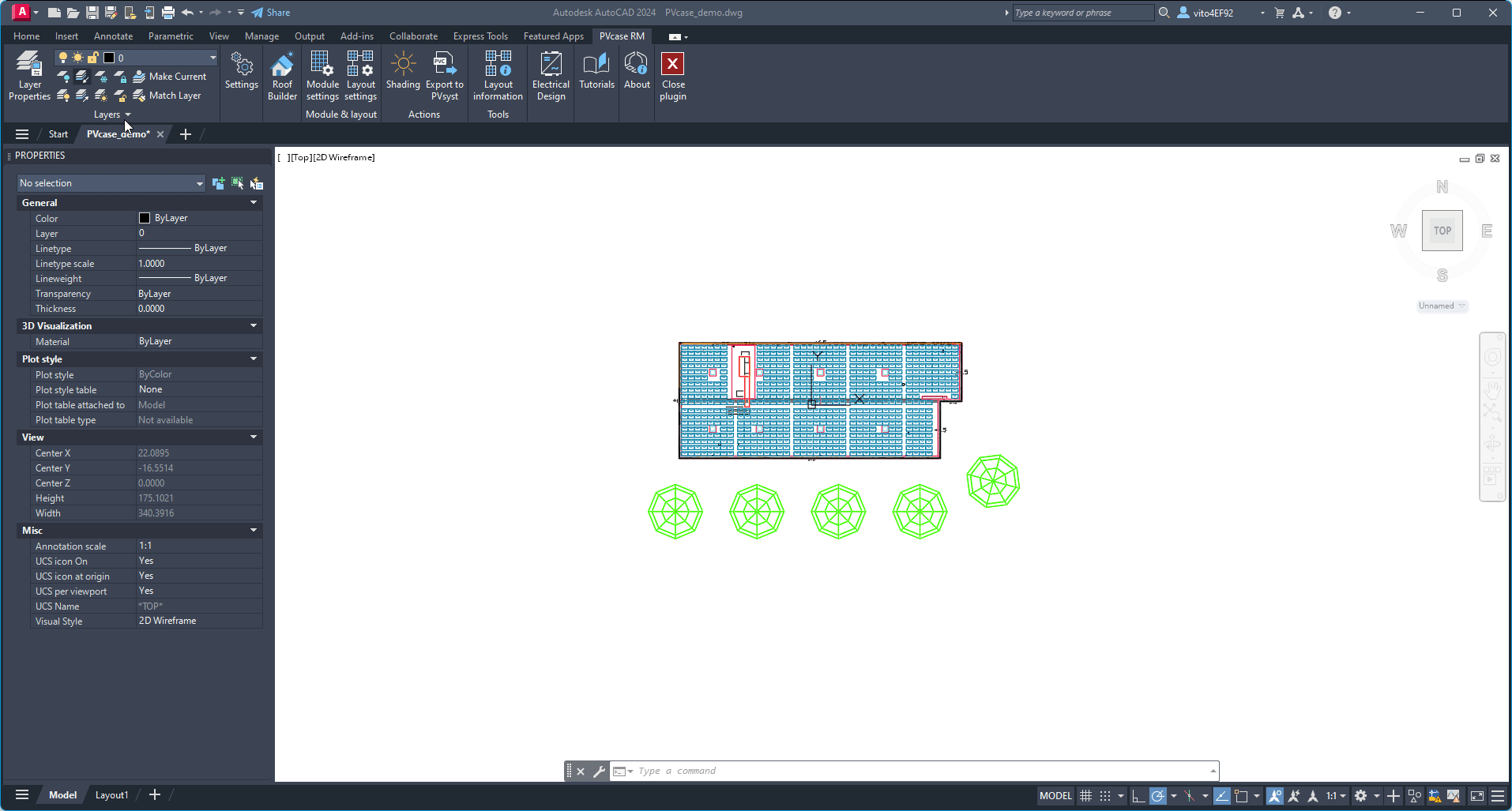

El proceso de exportación para ambas opciones es el mismo. Para exportar módulos y objetos de sombreado, haga clic en Exportar a PVsyst; a continuación se le pedirá que seleccione el tejado y pulse Espacio o Intro para continuar. Una vez hecho esto, aparecerá una nueva ventana en la que deberá elegir el tipo de exportación Módulo o Grupos. A continuación, asigne un nombre al archivo y elija la ubicación en la que se guardará. Para finalizar, haga clic en Guardar. Ejemplo a continuación:
Cómo importar archivos .PVC a PVsyst
-

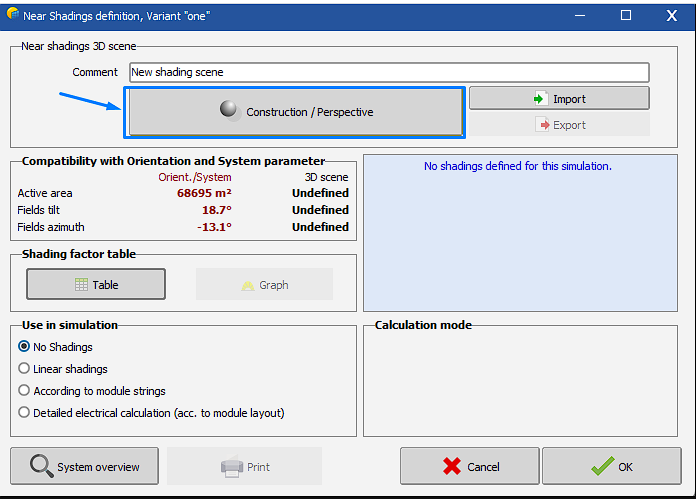

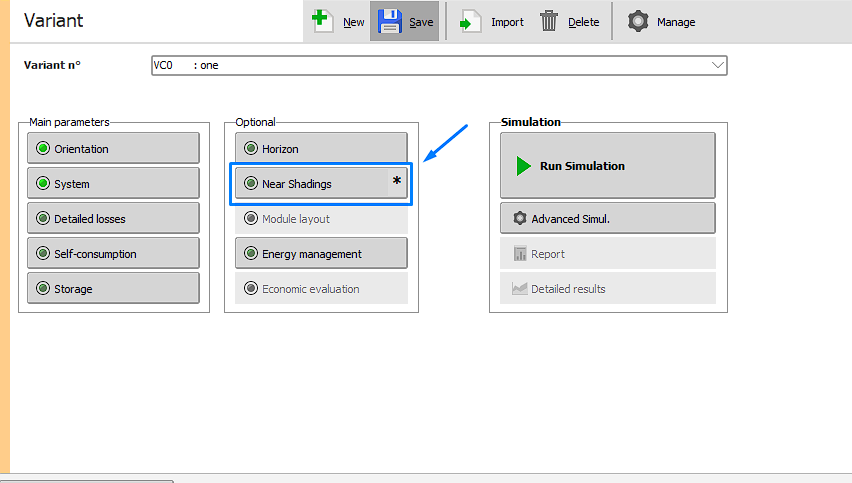

Abra - y seleccione la pestaña Near shadings.
-
Haga clic en Construction / Perspective.
-

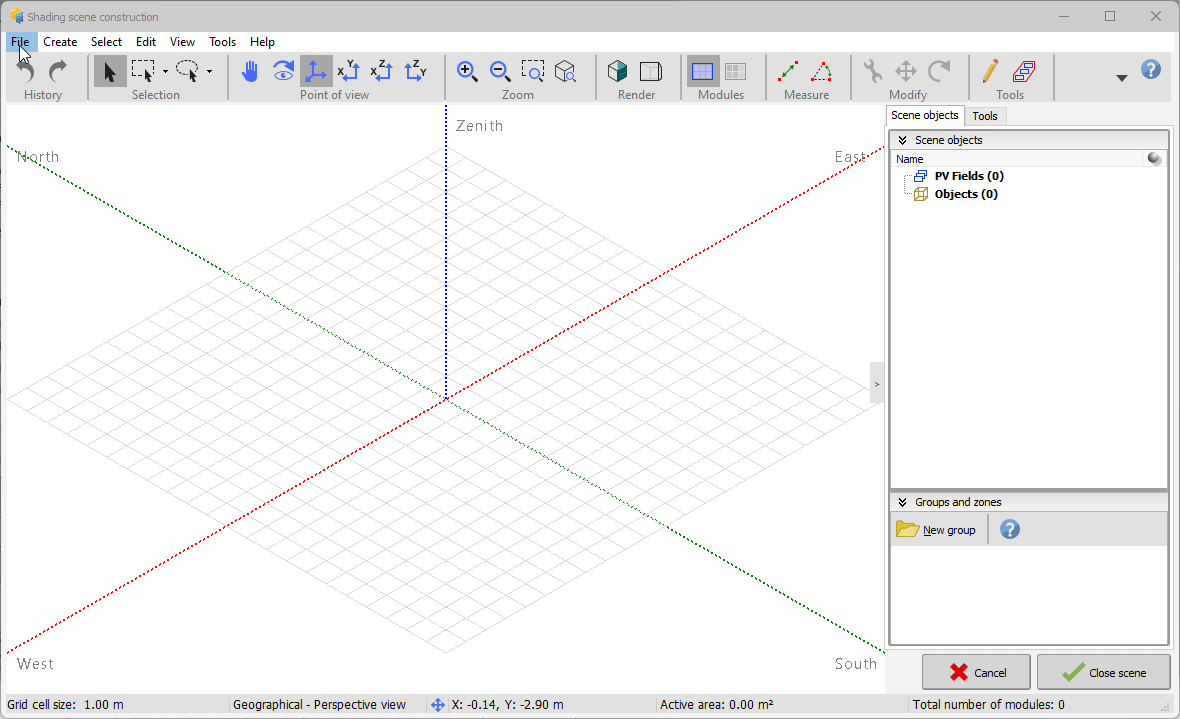

Haz clic en Archivo → Importar → Importar una escena 3D (3DS, DAE, PVC) y selecciona el archivo .PVC exportado.
-

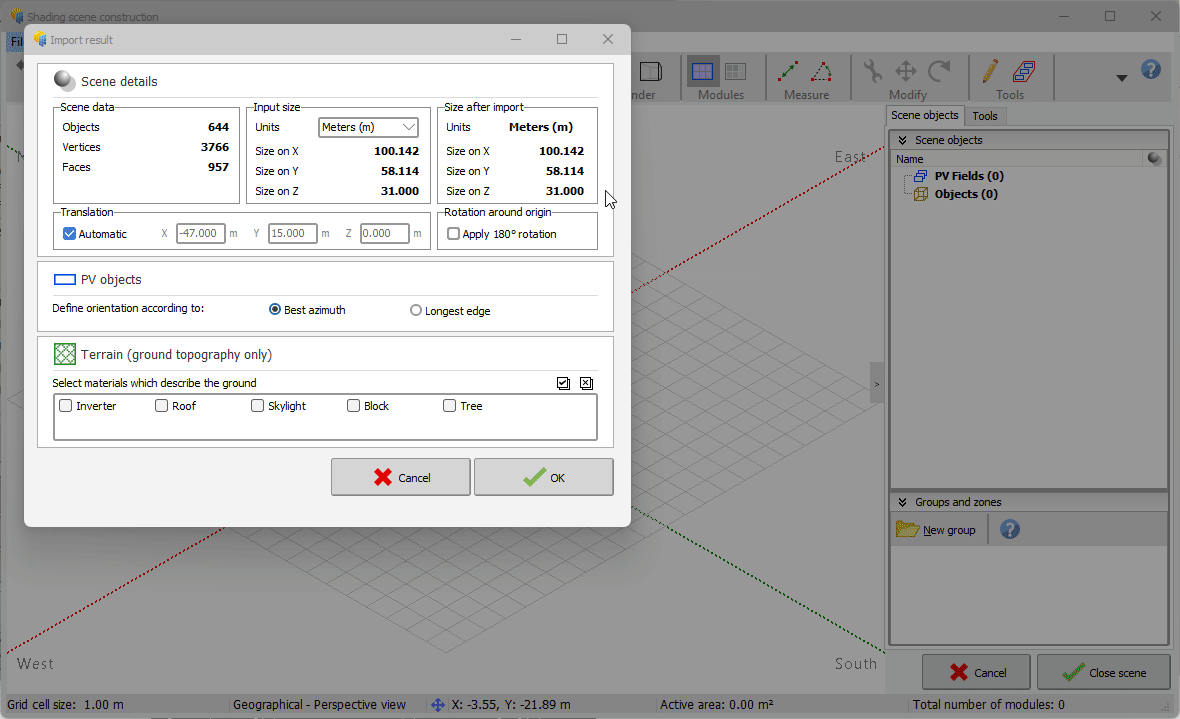

En la ventana emergente Importar resultados, PVsyst leerá automáticamente las unidades que se utilizaron al crear el proyecto de PVcase.
-
Haga clic en Aceptar.
