En PVcase existen tres objetos sobre los que, al seleccionarlos y hacer clic derecho, se pueden realizar diferentes acciones. Estos son; las polilíneas en la capa PVcase PVarea; las mesas generadas por PVcase; y las mesas no generadas por PVcase.

Clic derecho sobre una PVarea

Cuando se selecciona la polilínea de un área FV y se hace clic derecho, se pueden ver las siguientes opciones, dentro del menú de PVcase:

• Borrar área FV (Clear PV area).

• Trazar línea de alineación (Draw alignment line)

Borrar área FV (Clear PV area)

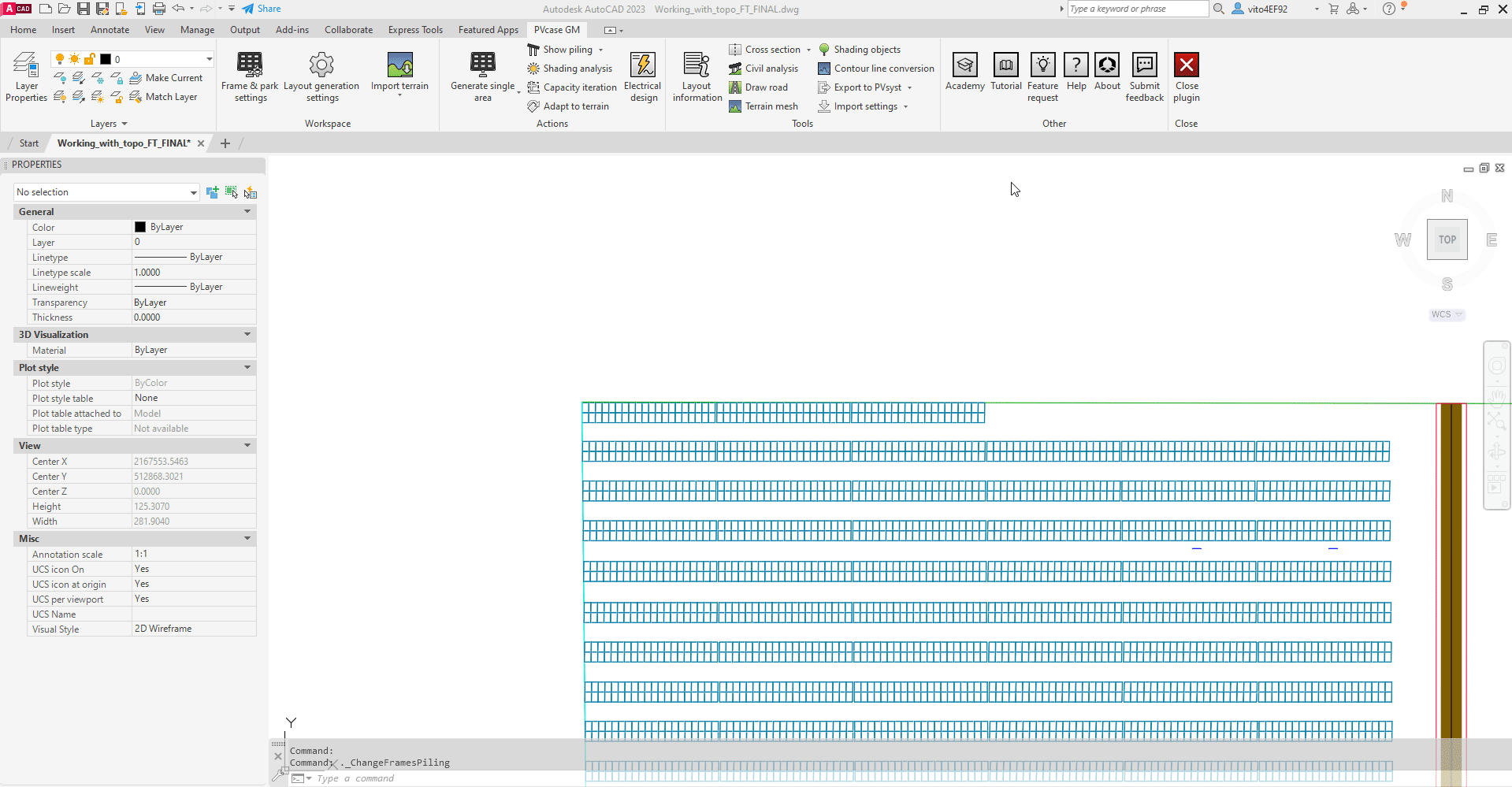

La función Borrar área FV (Clear PV area) se puede utilizar para eliminar todas las mesas de un área FV.

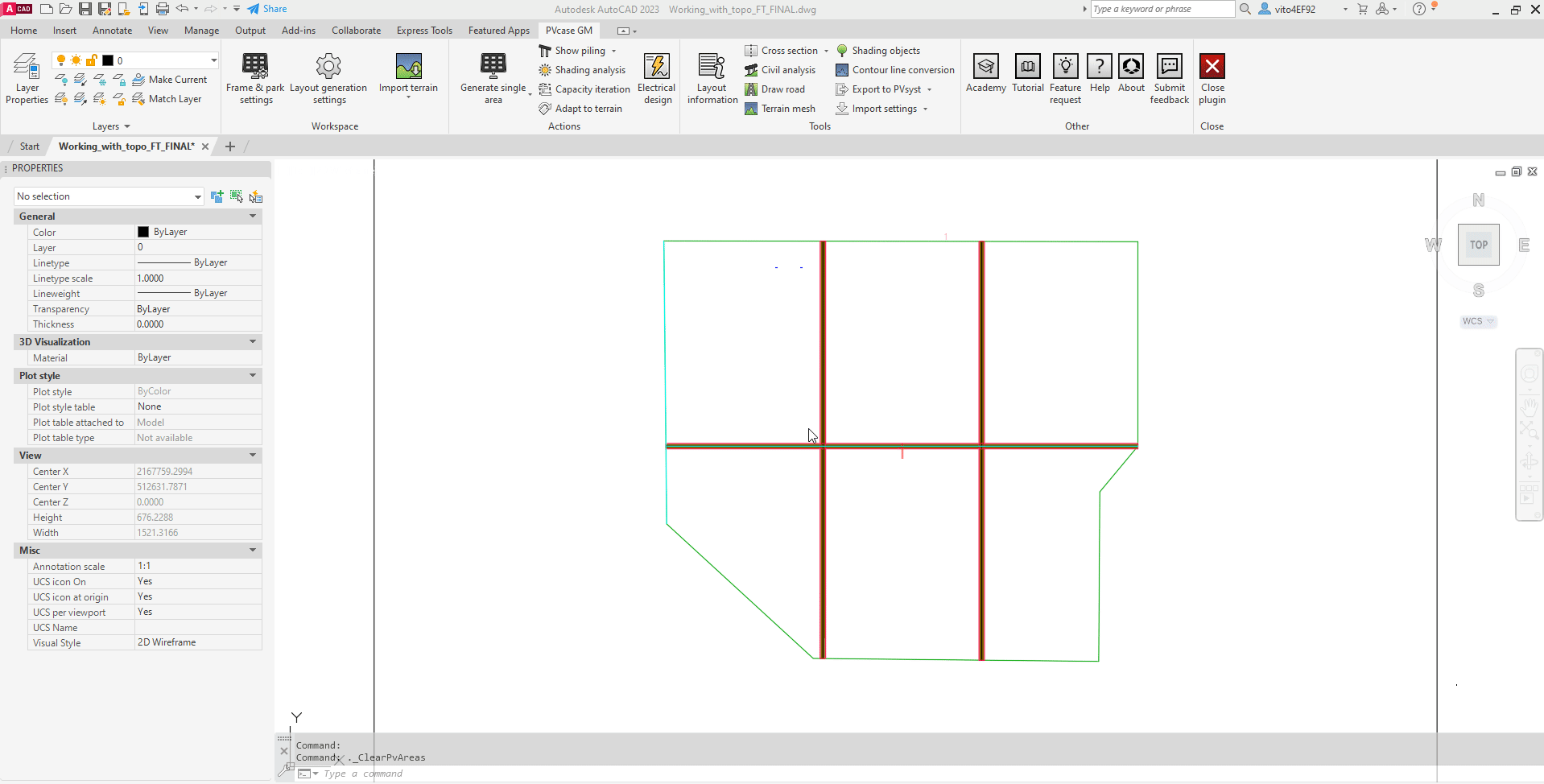

Para realizar esta acción, hay que seleccionar el área FV sobre la que se desean borrar las mesas, hacer clic con el botón derecho del ratón, abrir el submenú PVcase, y seleccionar la opción Clear PV area. Se podrá observar cómo se borrarán todas las mesas del área seleccionada.

Al realizar esta acción también se eliminará la línea de alineación que se utilizó para el área FV anterior. Cuando se genere una nueva área FV, se pedirá que se dibuje una nueva.

Si se desea conservar la línea de alineación anterior, basta con utilizar la opción Generate single area sobre el área FV existente, y conservará la línea de alineación.

Trazar línea de alineación (Draw alignment line)

También existe la opción de crear una nueva línea de alineación para una área FV existente.

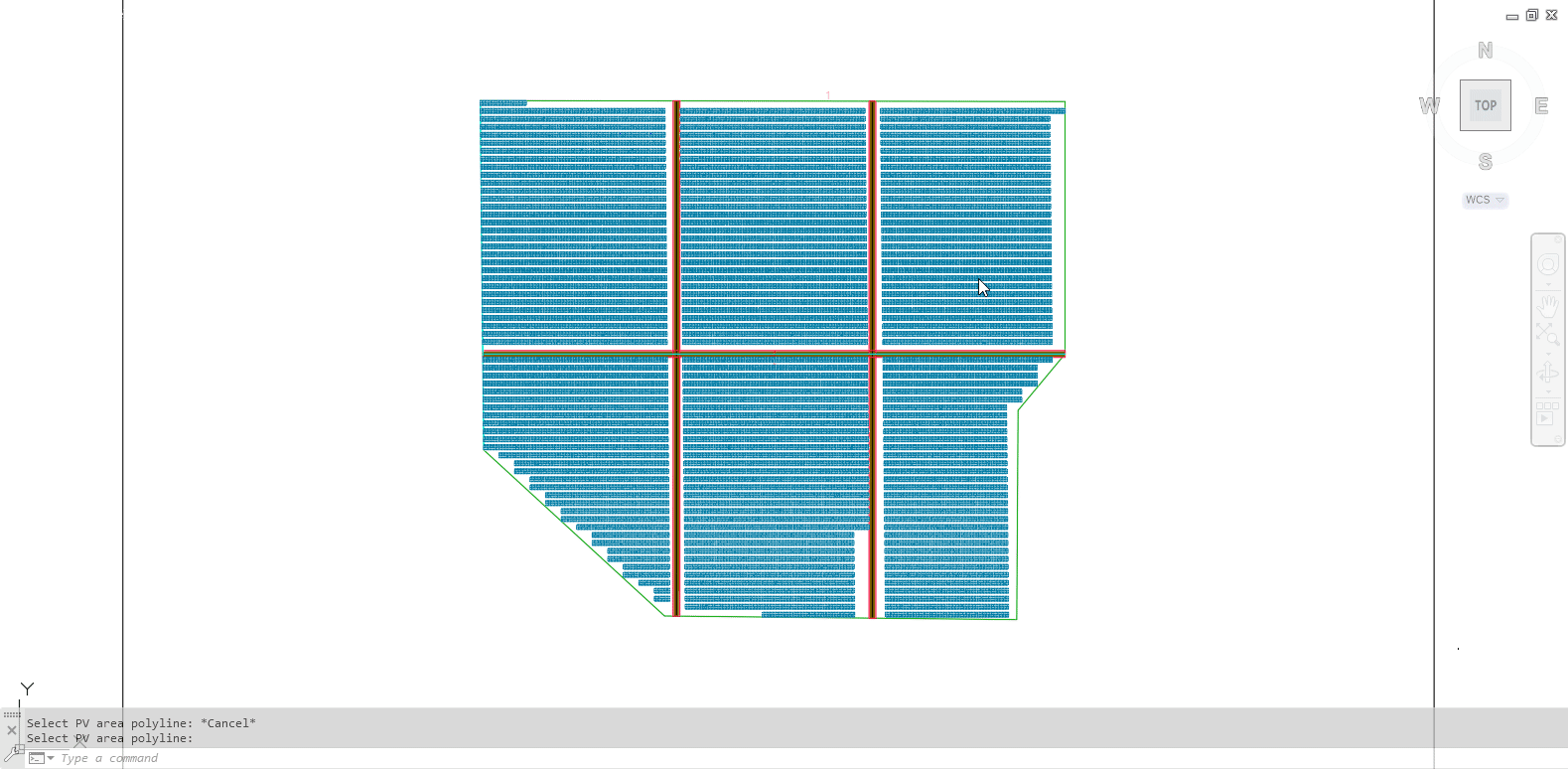

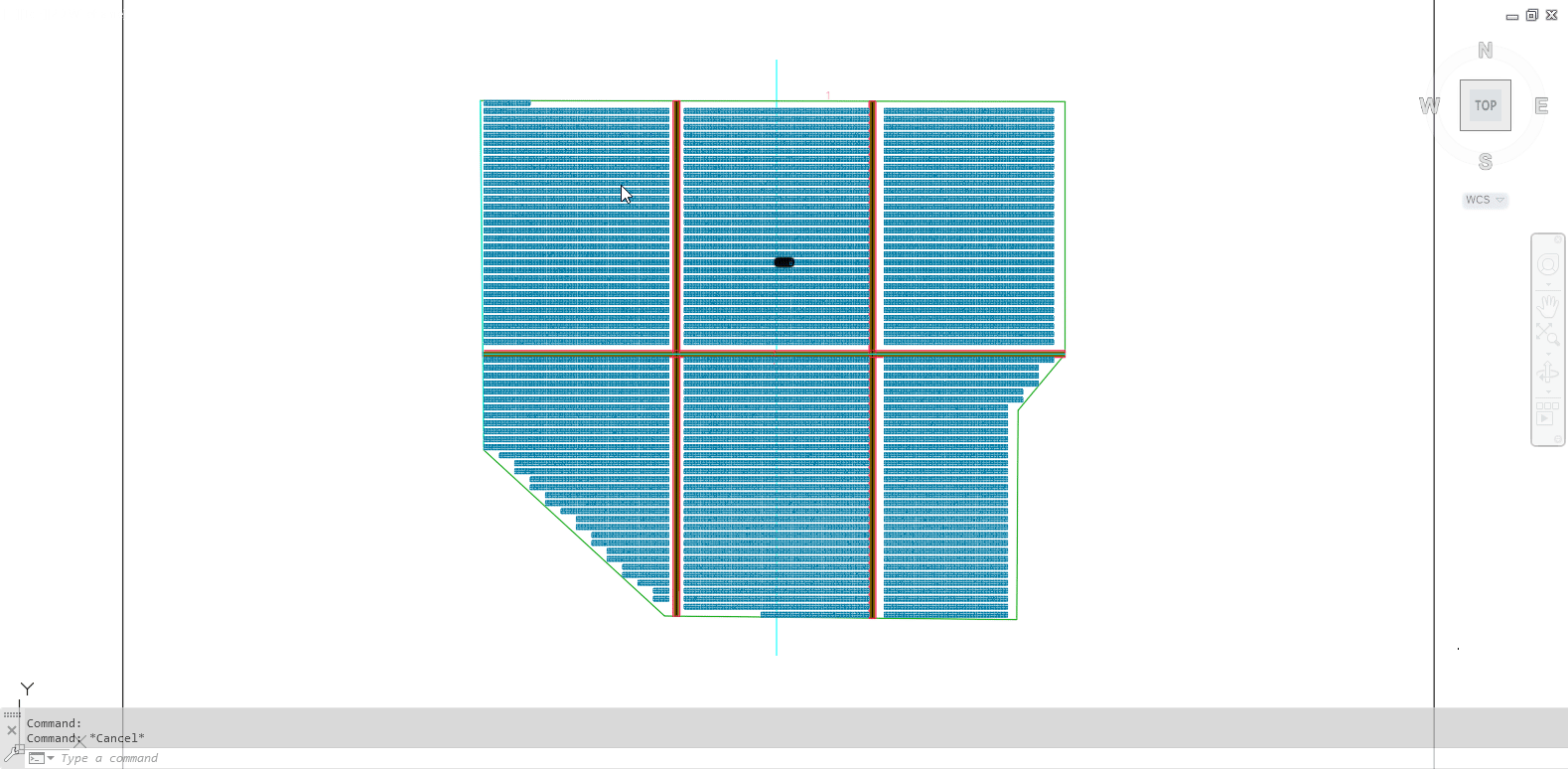

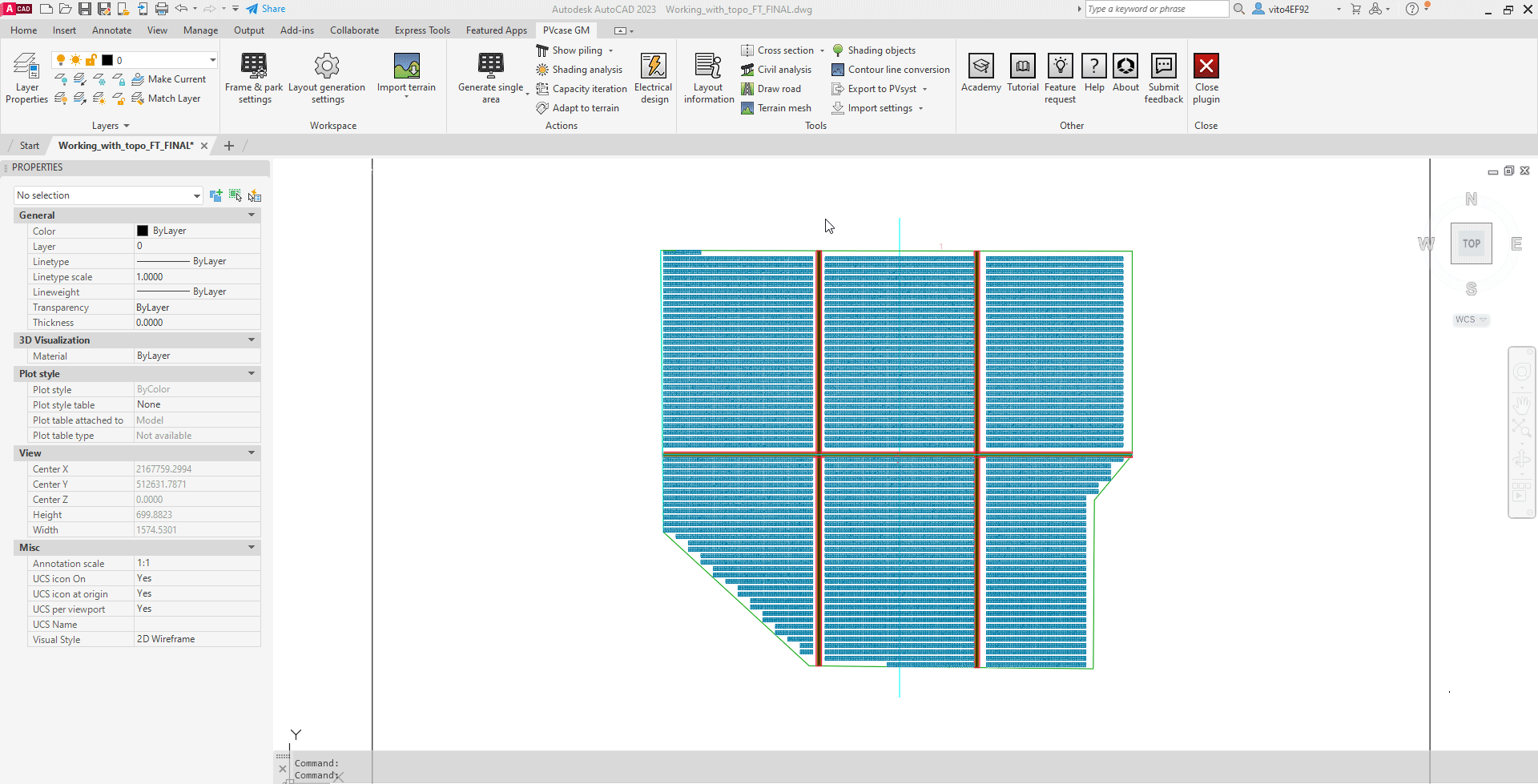

Para ello, es necesario seleccionar la polilínea que define el área FV, hacer clic con el botón derecho del ratón, seleccionar PVcase y hacer clic en Draw alignment line, y se podrá trazar la nueva línea de alineación.

Encontrar línea de alineamiento (Find alignment line)

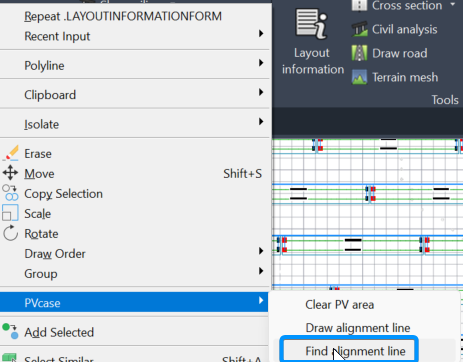

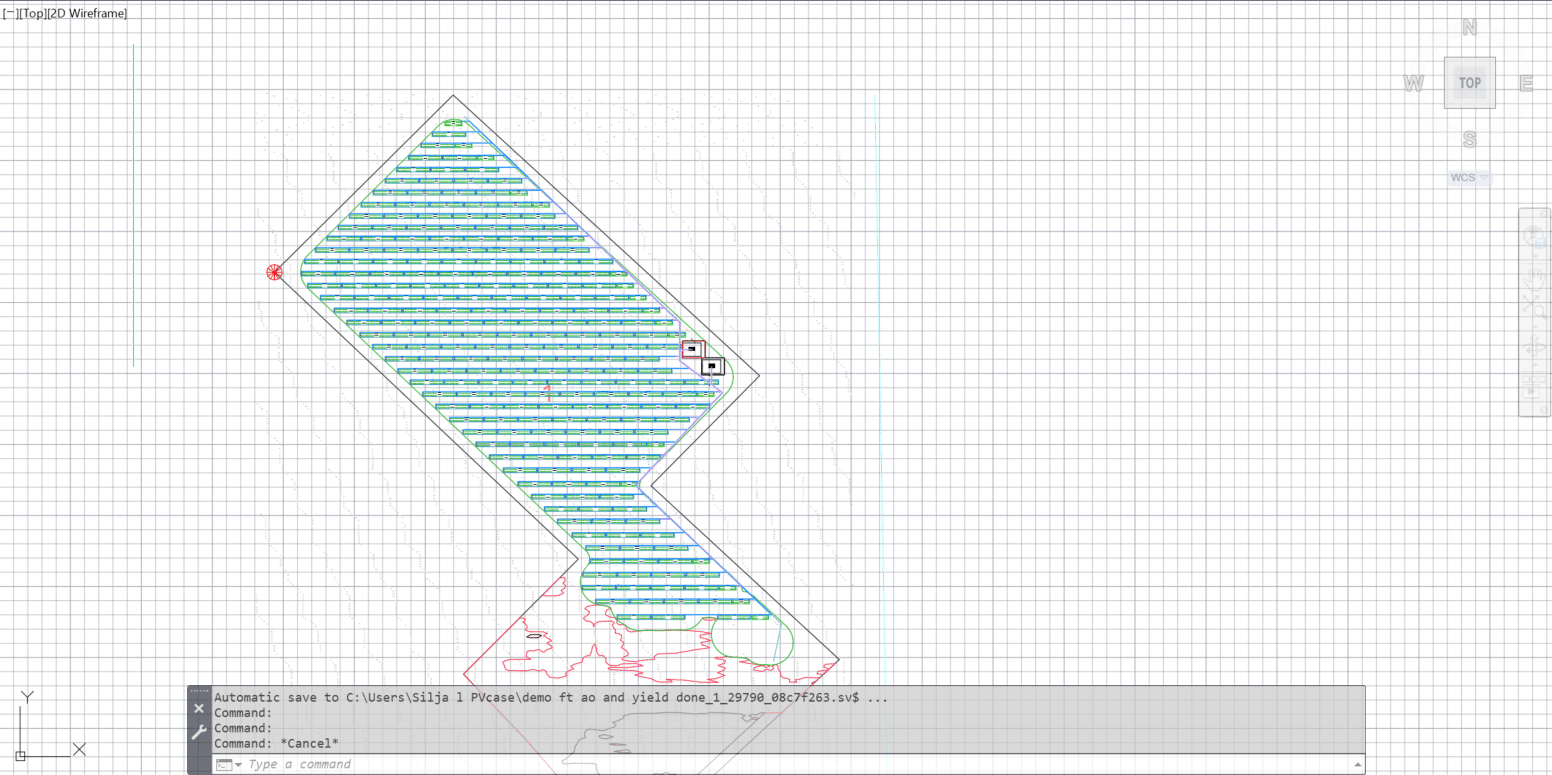

Para encontrar la línea de alineamiento que pertenece a un área, podemos seleccionar el área en cuestión y usar el clic derecho para llegar a la opción Find alignment line:

Clic derecho en las mesas de PVcase

Al seleccionar una o más mesas de PVcase y hacer clic derecho, se pueden realizar las siguientes acciones:

• Cambiar la potencia del módulo (Change module power).

• Cambiar la configuración de la mesa (Swap preset).

• Cambiar la configuración de las hincas - pilotaje (Change piling).

Cambiar la potencia del módulo (Change module power)

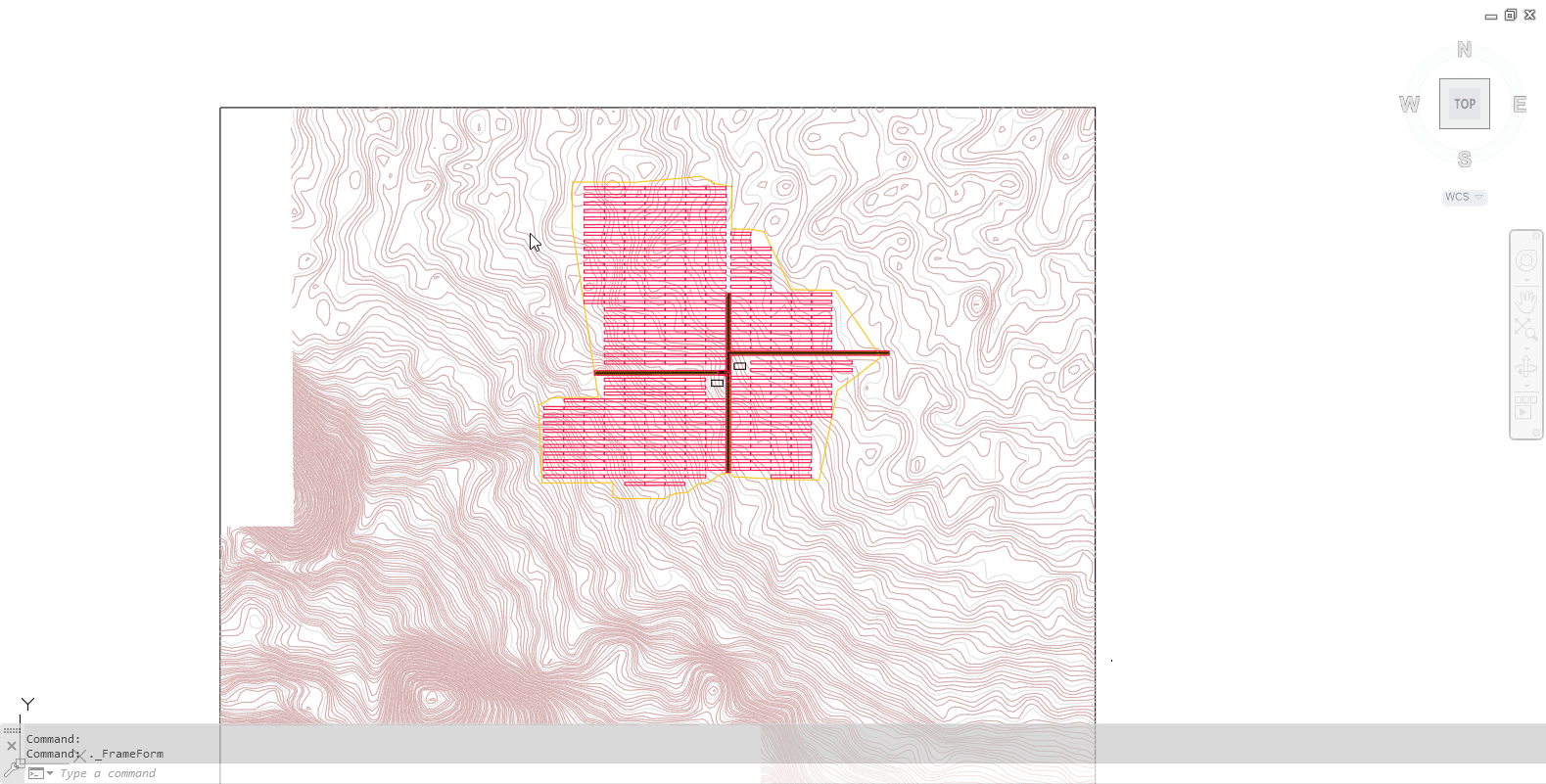

Esta acción permite modificar la potencia de los módulos de las mesas seleccionadas.

Para realizar esta acción, se selecciona la, o las, mesas sobre las que se desea actuar y se hace clic con el botón derecho del ratón. A continuación se selecciona la opción PVcase y se verá la opción Change module power.

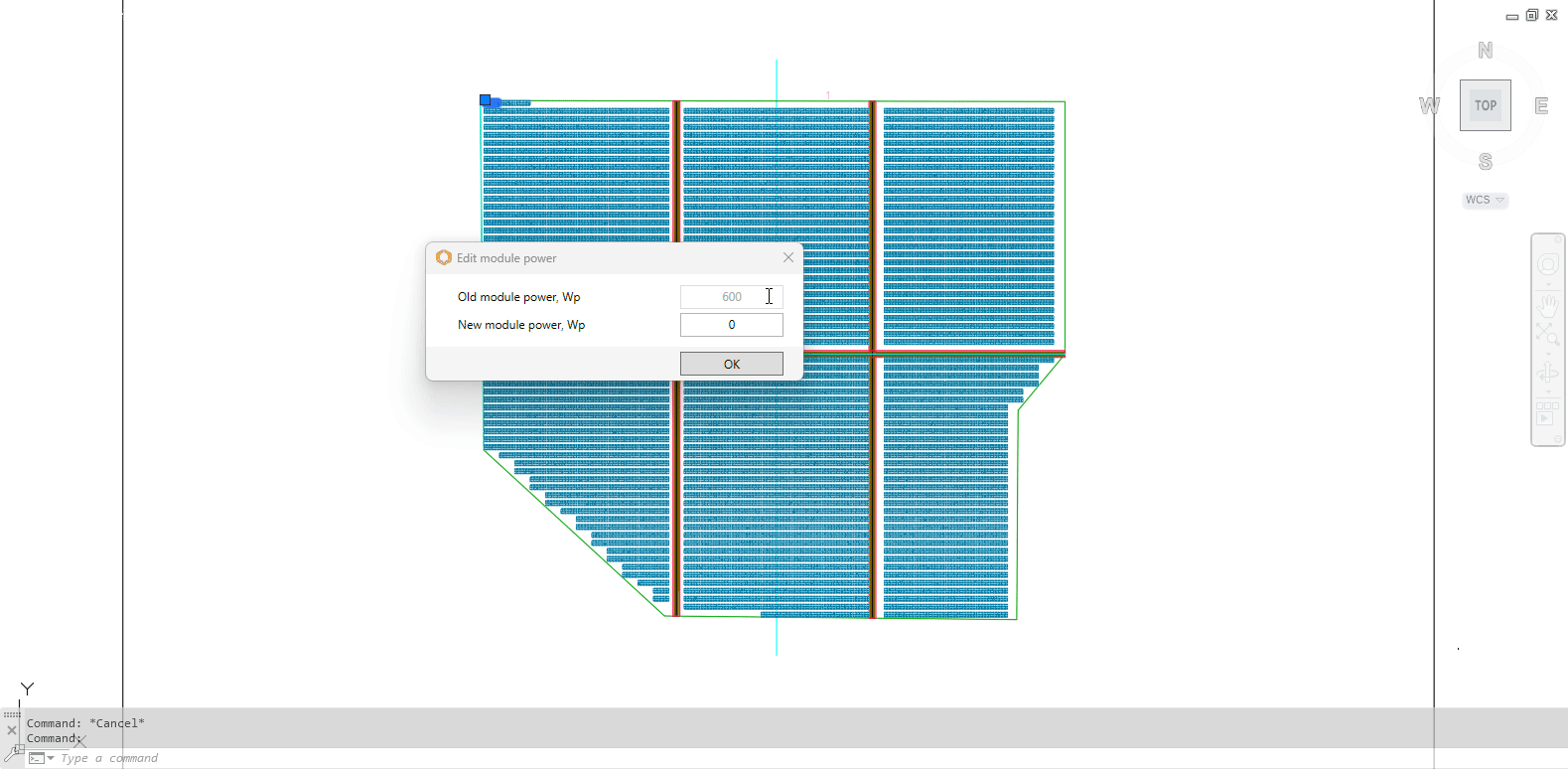

A continuación, aparecerá un menú emergente que pedirá que se especifique la nueva potencia de los módulos de las mesas seleccionadas.

También se puede ver el valor actual de la potencia del módulo para esta mesa. En el siguiente ejemplo, se ha cambiado la potencia de 600 a 500 vatios.

Para poder visualizar el cambio, se puede abrir la ventana de Layout information, hacer clic sobre el botón Frame information y seleccionar la mesa sobre la que queremos ver la información. Una vez seleccionada la mesa y presionado Intro, aparecerá una ventana emergente en la que se detallan todos los parámetros aplicables, incluida la potencia del módulo y la potencia total de la mesa.

Cambiar la configuración de la mesa (Swap preset)

Cambiar la configuración de la mesa permite reemplazar las mesaas existentes por otras cuya configuración haya sido predefinida en Frame creation.

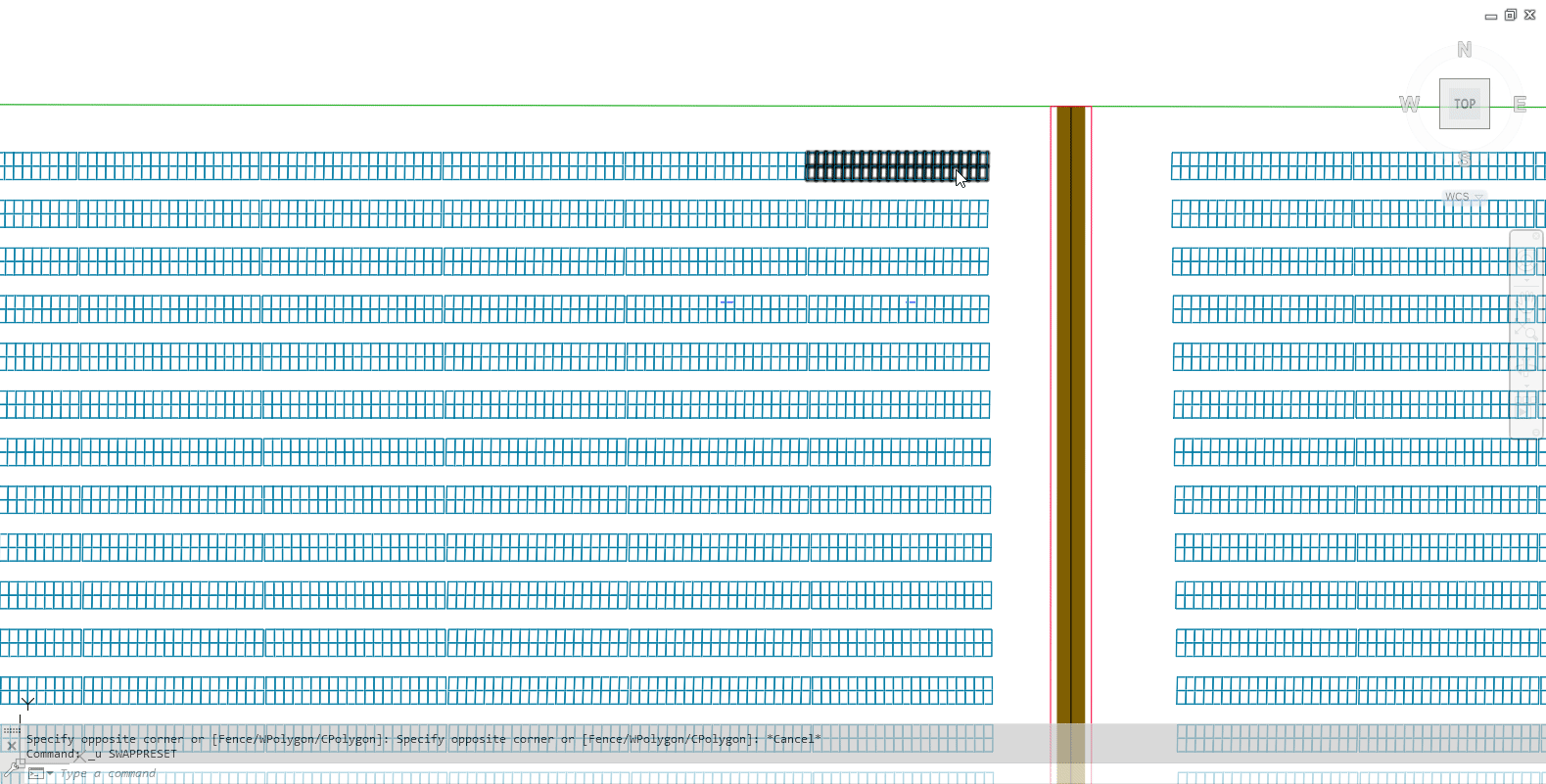

Para realizar esta acción, es necesario seleccionar la o las mesas que se desean reemplazar, hacer clic con el botón derecho del ratón, abrir el submenú PVcase y hacer clic con el botón izquierdo del ratón en la opción Swap preset. A continuación, se pedirá que se seleccione la nueva configuración que se desea utilizar; en el ejemplo siguiente, se sustituirá la configuración 2C20 actual por la disponible bajo el nombre 2C10, que tendrá 10 columnas menos de módulos.

En este ejemplo, se busca tener más espacio desocupado a la derecha de la mesa afectada, por lo tanto se elegirá que el lado de alineación sea el izquierdo.

Como se puede ver, la configuración de la mesa ha cambiado y la nueva mesa se mantiene alineada al lado derecho, dejando más espacio a la derecha de la misma.

Los pasos para cambiar la configuración de una mesa más pequeña a una más grande son los mismos, pero es necesario cerciorarse que haya espacio suficiente para colocar la mesa más grande en el área de PV asignada.

Cambiar la configuración de las hincas (Change piling)

Cambiar la configuración de las hincas permite modificar el pilotaje de una o varias mesas. Esto sólo se aplicará a las mesas seleccionadas y no actualizará la configuración empleada.

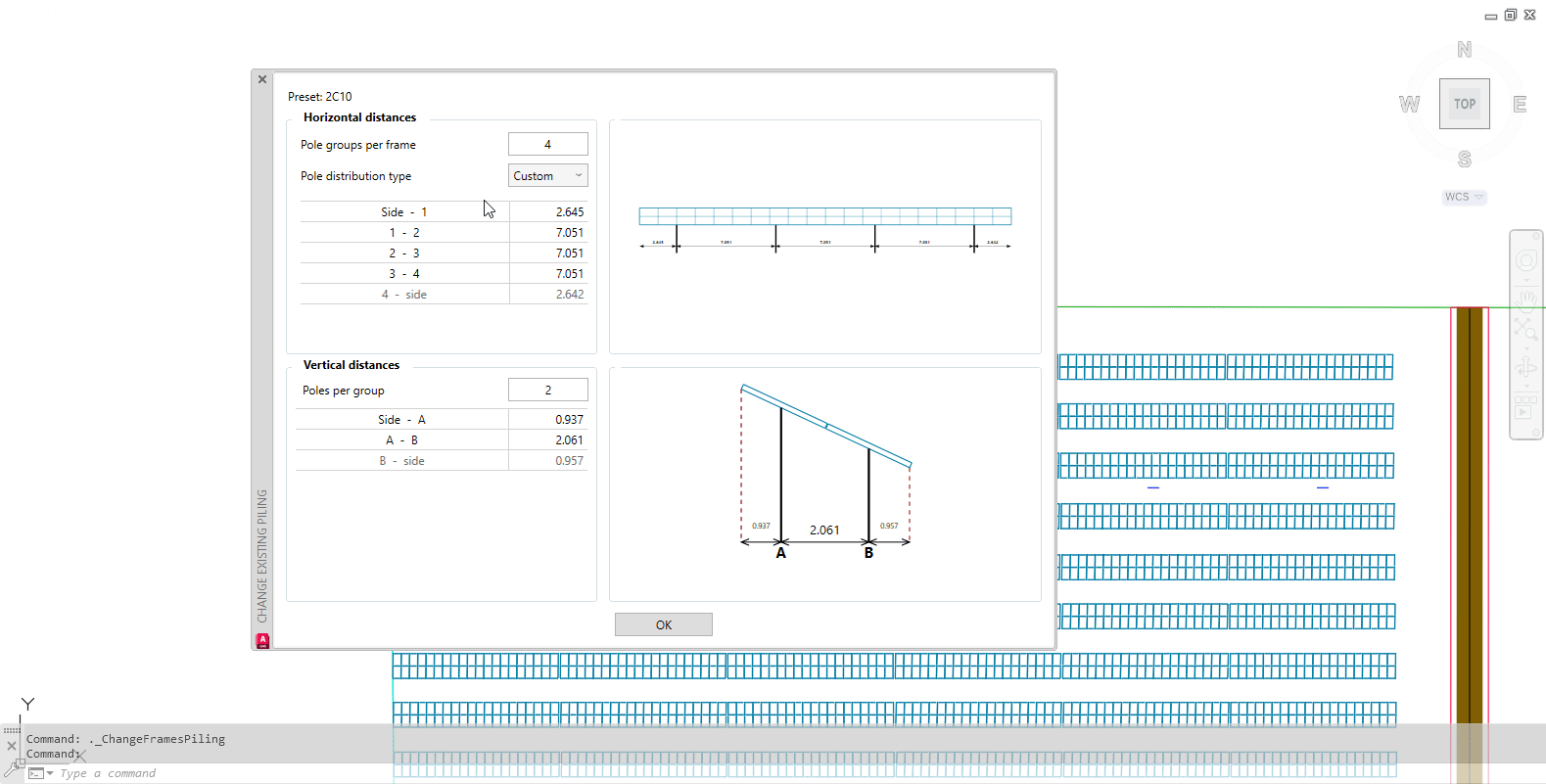

Para realizar esta acción, es necesario seleccionar la o las mesas que se desean reemplazar, hacer clic con el botón derecho del ratón, abrir el submenú PVcase y seleccionar la opción Change piling. Seguidamente, aparecerá la ventana de información de pilotaje. Se podrá modificar el número de postes en las orientaciones horizontal y vertical, las distancias entre los postes y la separación de los bordes de la mesa.

En este ejemplo, se aumentarán el número de postes horizontales de 4 a 6. Se realizará por medio de la opción de modificar las distancias como lo haríamos al especificar inicialmente los detalles del pilotaje. Seguidamente, se hace clic sobre el botón OK y el pilotaje se habrá actualizado.

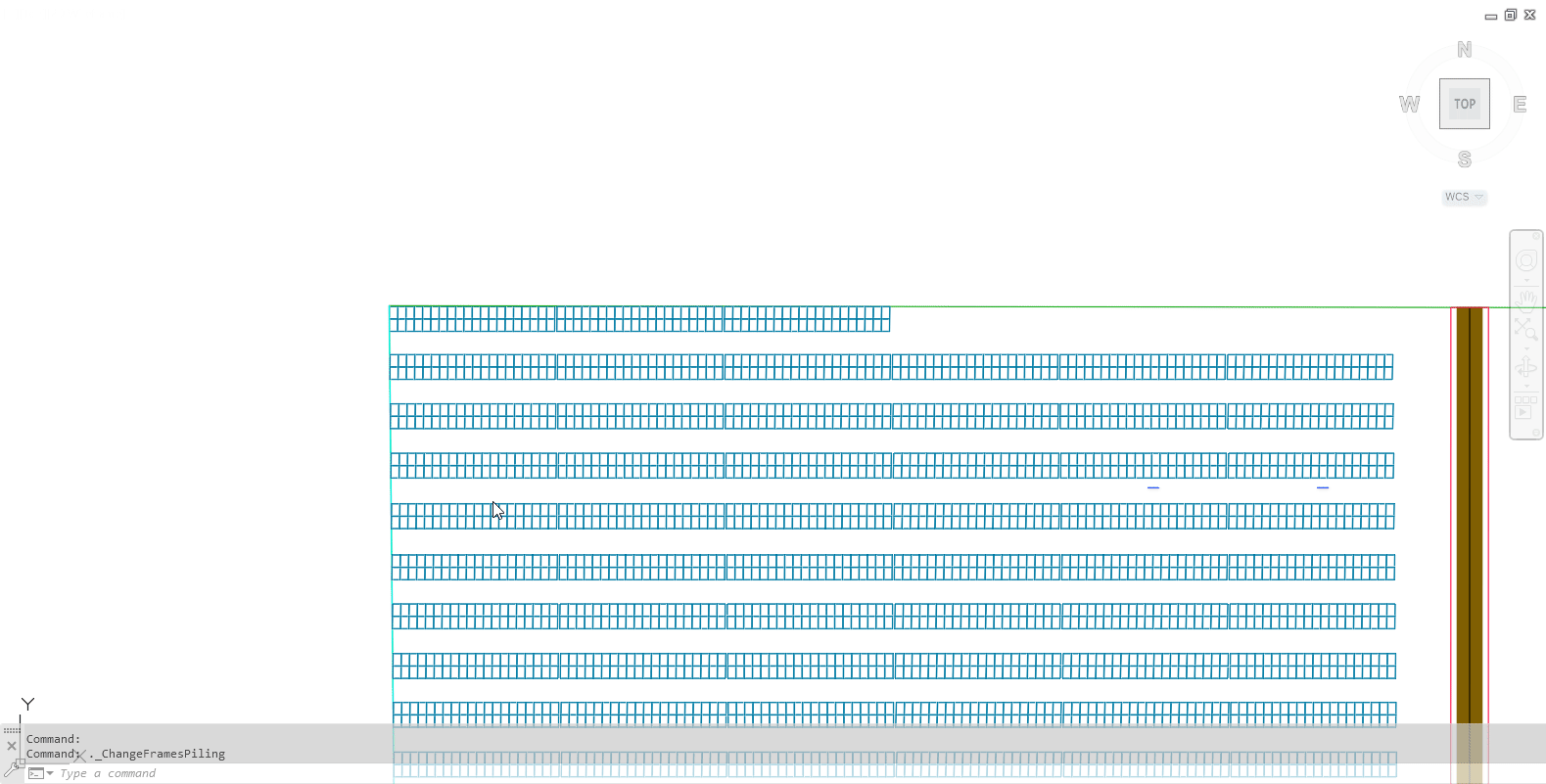

Para ver cómo han afectado los cambios, se creará una vista frontal (front-view) de las mesas y se inspeccionarán los resultados.

Como se puede ver, el tamaño de la mesa sigue siendo el mismo, pero la distribución de las hincas es diferentes de lo que se generó inicialmente.

Clic derecho sobre mesas que no son de PVcase

Convertir a PVcase (Convert to PVcase)

Convertir a PVcase permite convertir cualquier polilínea o bloque de AutoCAD a PVcase. De esta manera, si se han importado bloques al espacio modelo de AutoCAD generados con cualquier otra herramienta, se podrán convertir a PVcase para continuar trabajando con ellos en PVcase.

En el siguiente ejemplo, se convertirán polilíneas del espacio modelo, que representan mesas en el proyecto, a PVcase. Para ello, primero será necesario crear la configuración de la mesa en la ventana de Frame creation, disponble en Frame & Park settings. En este caso, la configuración que tendrá a mesa será 2C20, siendo este el mismo tamaño que las dibujadas en el espacio modelo como simples polilíneas.

Una vez creadas las mesas (presets) y de vuelta en el espacio modelo, se seleccionará la o las mesas que se desean reemplazar, se hará clic con el botón derecho del ratón, se abrirá el submenú PVcase y se selecciona Covert to PVcase. A continuación se pedirá seleccionar la configuración que deseamos emplear en la conversión. Se seleccionará la configuración recién creada y llamada 2C20. A continuación, se deberá seleccionar la esquina del rectángulo que es equivalente a la esquina resaltada en el preset. Simplemente se hace clic sobre la esquina de destino y se utilizará como referencia para colocar las mesas de PVcase. También existe la opción de introducir el Acimut - en este caso, no es aplicable.

Cuando se haga clic en OK, se verá que los rectángulos iniciales tendrán ahora mesas de PVcase superpuestas.
