Exportar nube de puntos de terreno
Si quieres exportar el terreno usado en Ground Mount para trabajar sobre el mismo en otra herramienta, esta actualización es para ti.
Cuando Ground Mount lee tus datos de terreno, crea una base de datos de puntos de altura que utiliza para todos los cálculos. Cuando usas Ground grading, se crea un nuevo terreno propuesto ("proposed" terrain), que se puede visualizar con el Heat map (mapa de calor) y Spot levels (puntos de nivelación). Esta base de datos completa ahora también se puede exportar en formato CSV con coordenadas X, Y, Z de AutoCAD.
Donde

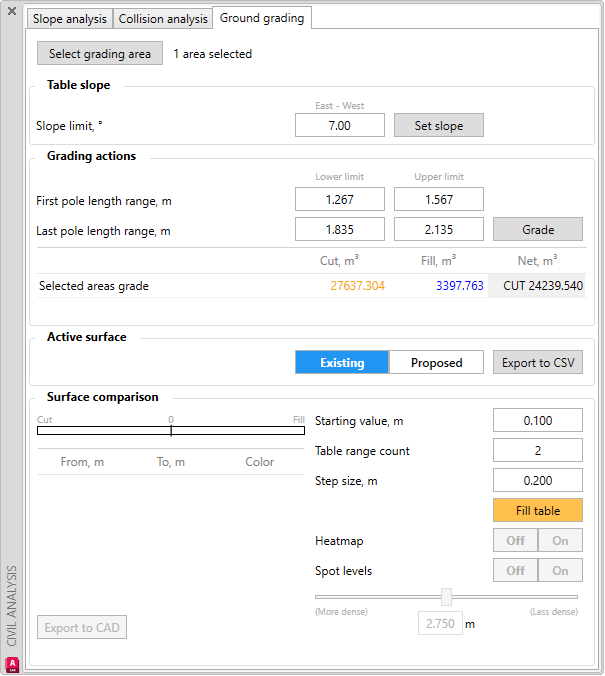

En la ventana Civil analysis, en la pestaña Ground grading.
Como
Selecciona el terreno deseado. "Existing" es el terreno sin modificar que se seleccionó como topografía para la generación de las mesas. "Proposed" es el terreno modificad después de hacer el movimiento de tierras.
Actualización de la herramienta "Batch Create" para arboles
Los bloques ahora se consideran de forma más realista con esta nueva actualización de "Batch Create". La anchura de los árboles creados por "batch" se escalarán al tamaño del bloque. La altura del árbol todavía se tomarán del objeto de texto. De esta manera, el usuario consigue generar fácilmente árboles que respetan tanto el bloque como los datos de elevación que provienen de la prospección topográfica.
Donde

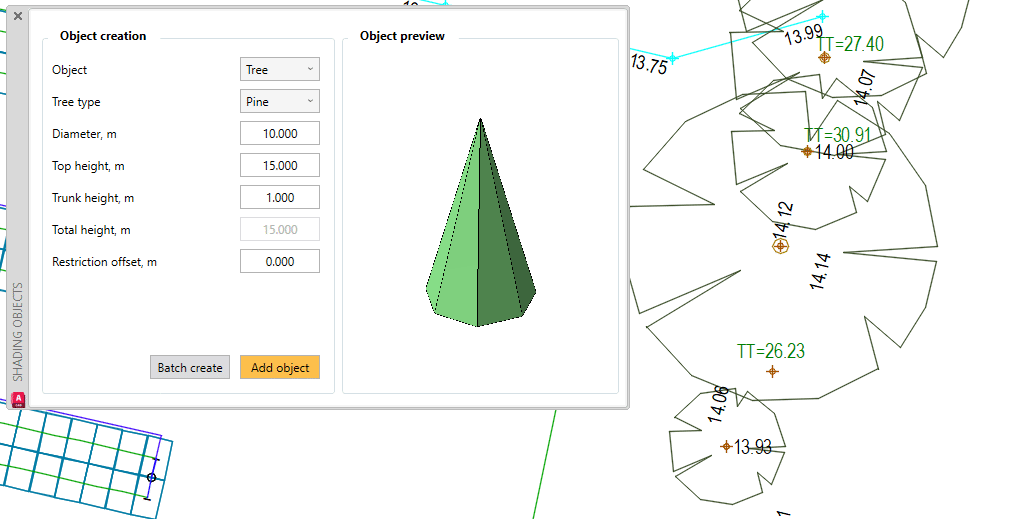

En Shading Objects, seleccionar Tree. Pulsar Batch Create.
Como
La generación de mesas se hace como siempre. Seleccionar el objeto Bloque y después el número que define la elevación. PVcase creará todos los árboles 3D y estarán listos para exportar a PVSYST.
Añadir strings individuales a diseños eléctricos con Harness
Hemos añadido más flexibilidad a los sistemas eléctricos con harness. Los usuarios solicitaron la opción de seleccionar strings individuales en un sistema con harness, porque hay ocasiones en que existen strings sueltos que no pueden ser conectados a una caja de combinación o IPC.
Ahora es posible añadir un string individual, incluso cuando se usa el sistema de harness, pudiéndose así usar todos los strings del área PV.
Donde

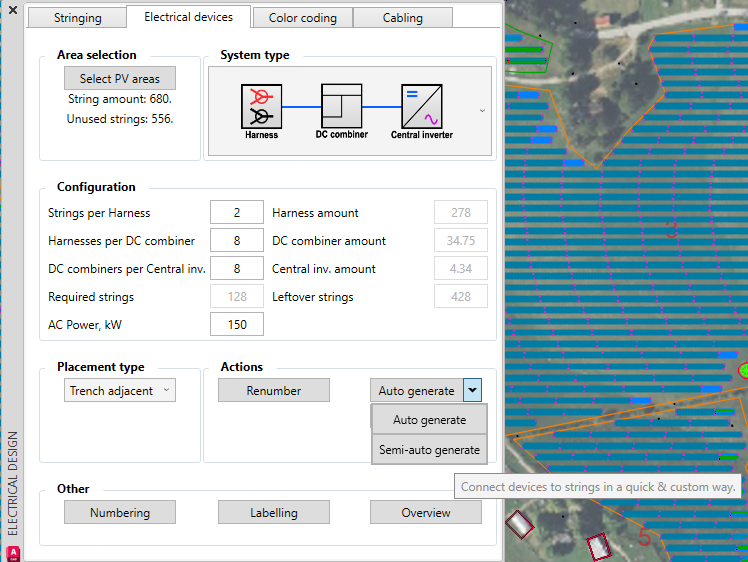

En Electrical Design, escoja un tipo de sistema con Harness. Seleccione Semi-auto generate.
Como

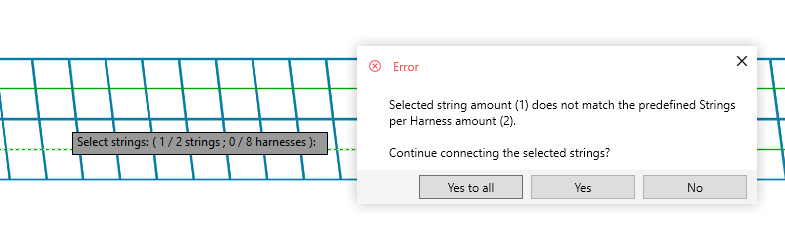

Seleccione un solo string y pulse Intro. Verá el siguiente mensaje:
Pulse Yes para continuar.
Alternativamente, también puede pulsar con botón derecho sobre un string no asignado en el espacio modelo y seleccionar Connect to a device. Ahora seleccionar una caja de combinación DC a la que conectar dicho string.
Otros cambios
-
Se identificó un problema con el archivo PVC que se exporta a PVSYST cuando se usan seguidores que se adaptan al terreno. Con la nueva corrección se evita que PVSYST identifique problemas de colisión cuando se importa el archivo PVC.
-
El mapa de calor para obra civil ahora muestra las unidades en la tabla.
