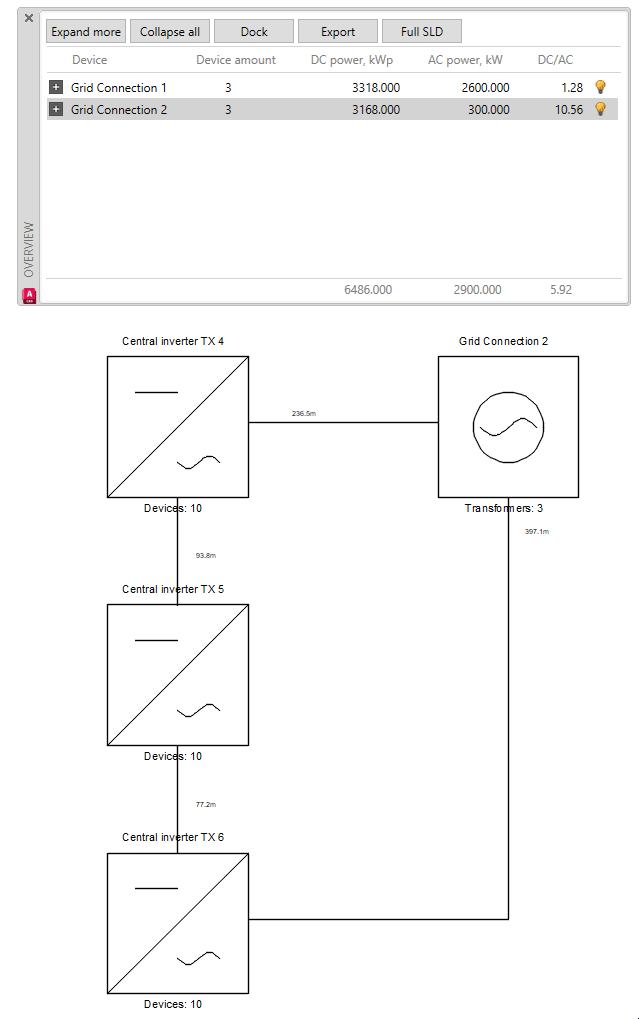

Esquema unifilar para componentes HV
Ahora podemos crear el esquema unifilar (SLD) para la parte de Alta Tensión (HV). Esta parte se puede también generar de forma separada para mostrar la relación entre componentes HV. Se muestran las cantidades de los distintos componentes y las longitudes de cable, todo en el orden adecuado.
Donde
En Electrical Design, seleccionando Electrical Devices Overview, pulsando Full SLD.
De forma alternativa, pulse con botón derecho sobre el componente y seleccione Export SLD for this device, para mostrar un esquema unifilar reducido solo al objeto seleccionado.
Como
Pulsando el lugar en el espacio modelo donde se quiere colocar el esquema.

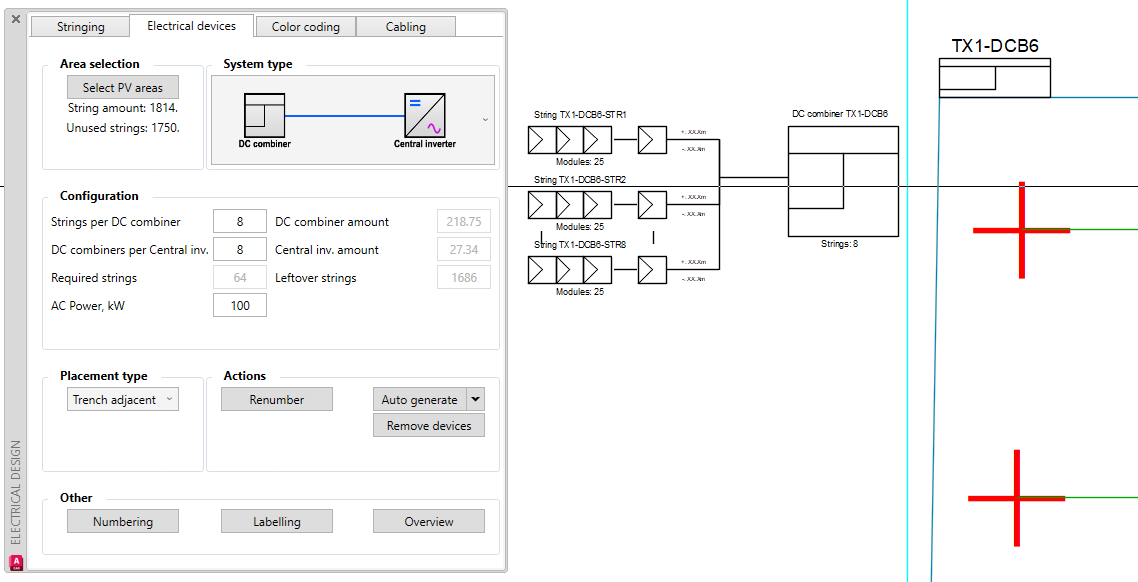

Visualización de las cajas de combinación
Para que quede más claro, hemos armonizado la representación gráfica de las cajas de combinación (combiner boxes) de corriente alterna (AC) y corriente continua (DC). Ahora se usa el mismo símbolo a lo largo y ancho de todo el programa. El icono usado está basado en el Standard de IEC.
Donde
En la pestaña Electrical Devices de la ventana Electrical Design, en los esquemas unifilares SLD, y para los dispositivos en el espacio modelo.
Como
Automáticamente, al seleccionar sistemas con cajas de combinación.

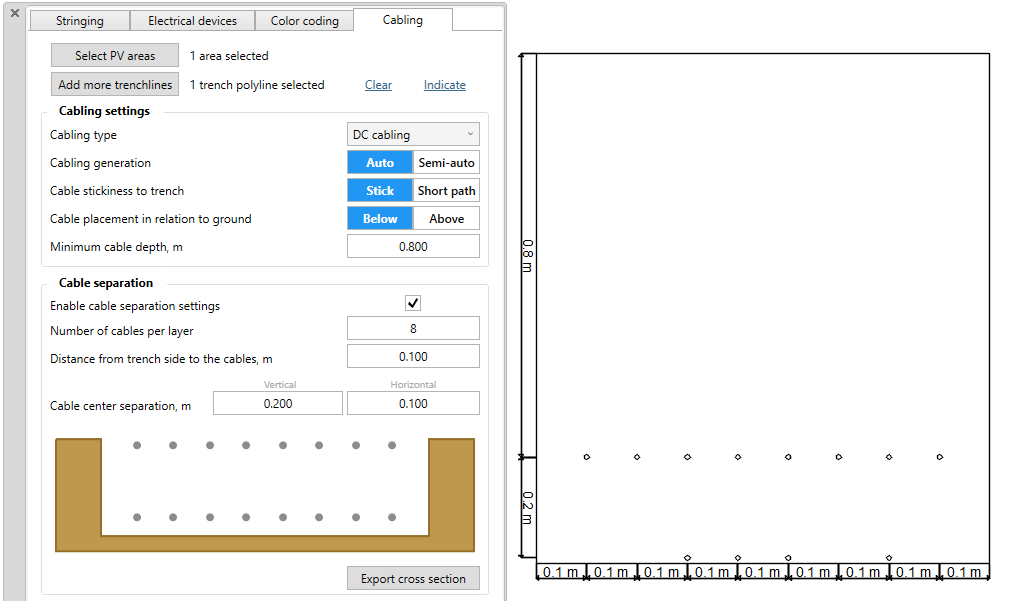

Actualización de la Sección Transversal de zanjas
Por petición de los usuarios, hemos simplificado las secciones transversales. Ya no tiene en cuenta la posición tridimensional de los cables con respecto al terreno, sino que genera una visualización esquemática de la disposición de los mismos. También se ha "limpiado" la visualización moviendo las dimensiones mostradas fuera de la zanja.
Donde
En la ventana Electrical Design, en la pestaña Cabling, habilite la opción Cable Separation y escoja Export cross section.
Como
Escoja el punto a lo largo de la zanja para la que quiere generar la sección transversal. Ahora, pulse en el espacio modelo el lugar donde quiera colocar la vista transversal de zanja.

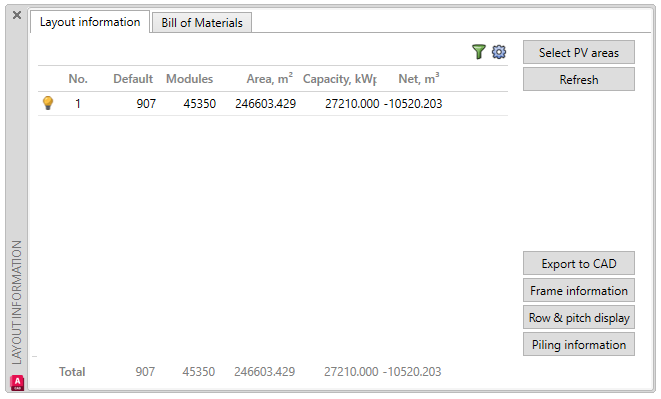

Actualización a la ventana Layout Information
Hay dos mejoras en la ventana de Información de planta:
-
Cantidades de Corte y Relleno. Ahora puede ver el desglose de cantidades de corte y relleno para cada Área FV por separado. Simplemente, pulse en el icono de rueda dentada para añadir las columnas correspondientes a Corte (Cut), Relleno (Fill) y Neto (Net).
-
Exportar la información de la pestaña Layout Information al espacio modelo. Puede pegar la tabla, tal y como se muestra, al espacio modelo.
Pequeñas mejoras y arreglos
-
Para seguidores bifila (Dual Row tracker), ahora se muestra el tipo de mesa (con o sin motor) en la pestaña Piling Information del archivo BOM exportado a Excel.
-
Si no selecciona Cable Separation en la pestaña Cabling de la ventana Electrical Design, los cables no se generarán como polilíneas 3D. Como antaño, se generarán como polilíneas 2D.
-
Al exportar al programa Yield, ahora puede modificar el nombre del diseño para su mejor organización.
-
Se ha corregido el problema con las restricciones de terrenos, unas incluidas dentro de otras. Esto permite tener múltiples niveles de restricción unos dentro de otros.
-
Se puede cambiar el nombre del diseño (Layout name) en la ventana Layout Information.
-
Los parámetros de cableado eléctrico AC, DC, HV (cabling settings) son ahora memorizados para cada tipo de cable por separado.
-
Al mostrar las hincas en el espacio de diseño, ahora también se incluye un objeto puntual en el centro de cada hinca.
-
La primera vez que se generan las mesas o cuando se calcula el sombreado de objetos, se solicitará que el usuario confirme la localización en Kaunas o seleccione otro lugar, para garantizar el cálculo de sombreado correcto.
-
Pasillos para la estructura Este-Oeste.
