Trucos de AutoCAD para usar con PVcase

Este tutorial contiene imágenes GIF.

Puede realizar zoom sobre esta página presionando Ctrl +.

Como PVcase Ground Mount (GM) trabaja sobre la plataforma de AutoCAD, a los usuarios avanzados del software de AutoDesk les resultara más fácil aprender a usar GM. Pero no es necesario ser un experto en AutoCAD para sacar buen provecho de GM, bastará conocer algunas de sus funciones. En este artículo resumimos algunas de las funciones más útiles de AutoCAD.

Comandos útiles

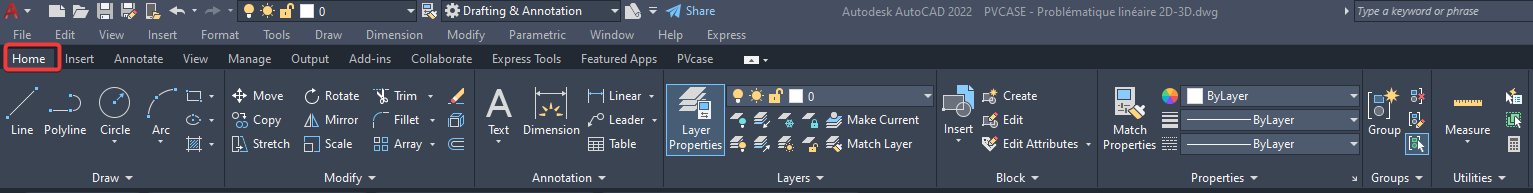

La mayoría de los comandos de AutoCAD se pueden encontrar como iconos en una de las barras de AutoCAD. Algunos de los más utilizados se encuentran en la barra Inicio:

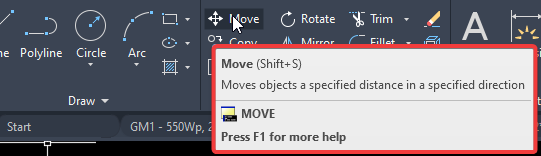

Para obtener más detalles sobre cómo usar estos comandos, pase el ratón sobre el icono y luego abra el tutorial pulsando F1:

Sin embargo, acceder a los comandos a través de las diferentes barras usando el ratón no suele ser la forma más eficiente. Afortunadamente, todos estos comandos se pueden escribir directamente en el teclado, y así el diseñador puede permanecer siempre en la barra de PVcase. Por ejemplo, para dibujar una polilínea, puede simplemente escribir PL, luego presionar Enter y por último dibujar su línea:
​

Otros ejemplos de algunos de los comandos de AutoCAD más comunes para el uso con PVcase (y cuales son sus comandos de teclado) son los siguientes:

Rectangle: rec (dibujar un rectángulo)

Offset: o (Desfase: crear un offset para un determinado objeto)

Move: mov (mover uno o varios objetos)

Copy: co (copiar y pegar objetos una o múltiples veces)

Join: j (Unir: unir los puntos finales de objetos lineales o curvos para crear un único objeto)

Explode: expl (Descomponer: descomponer objetos compuestos para dejarlos como elementos individuales con sus atributos originales)

Burst: Bu (Descomponer bloque: Descblq, explotar objetos compuestos para dejarlos como elementos individuales manteniendo los atributos del objeto compuesto)

Block: b (Bloque: convertir elementos individuales a un objeto compuesto)

3D Orbit: 3 (3Dorbita: rotar la escena 3D libremente)

Zoom: Z (enfocar)

Text: te (crear un elemento de texto)

Dimension: dim (Acota: medir dimensiones que quedan visible permanentemente)

Distance: di (mostrar distancias junto al cursor)

Select similar: sel (seleccionar objetos con atributos similares)

Layer manager: layer (Capa: abrir el Administrador de propiedades de capas)

Properties: pr (Propiedades: abrir la ventana de propiedades)

Ribbon: ri (Cinta: mostrar la barra)

Match properties: match (Igualar propiedades: aplicar las propiedades de un objeto seleccionado a otro objeto)

Y así sucesivamente. En general, basta con comenzar a escribir el nombre del comando y una vez que aparece en la primera línea, pulsar ENTER.

Si no puede escribir el comando en el espacio modelo, puede activar en su lugar la barra de comandos pulsando F12.

En este artículo, usaremos los nombres de los comandos de AutoCAD en inglés. Para encontrar sus equivalentes en otros idiomas, pulse Aquí. Si prefiere usar el comando en inglés, pero con una versión de AutoCAD no inglés, simplemente preceda el comando con una barra baja:

​
Listas más completas de comandos de AutoCAD se pueden encontrar en Internet (Aquí), o incluso en AutoCAD:

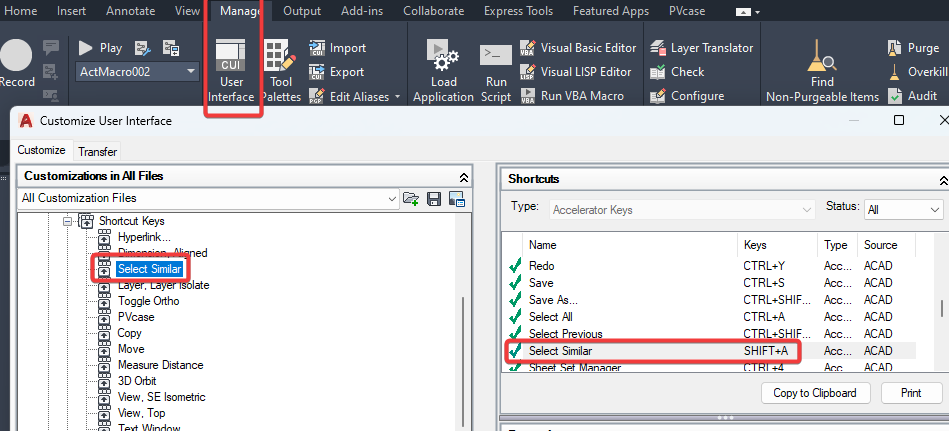

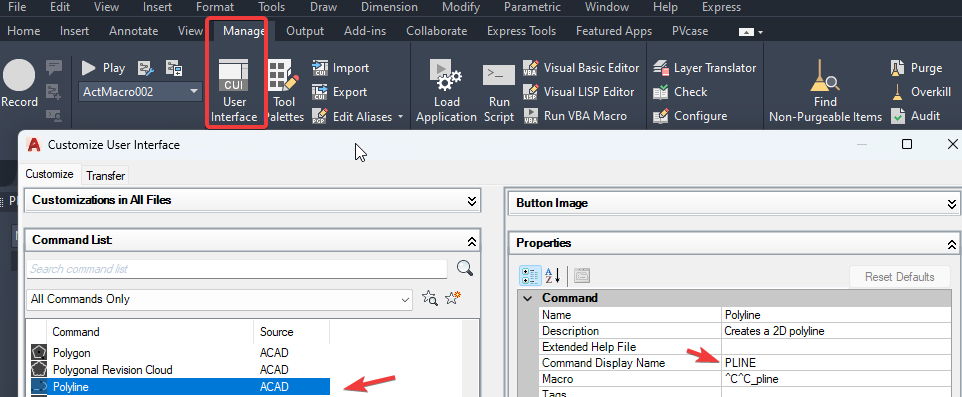

Otra opción en la sección Manage - CUI (comando de teclado: cui), es buscar atajos de teclado y modificarlos al gusto:

Algunos ejemplos de atajos de teclado útiles son:
F1: abrir el centro de ayuda de AutoCAD

F3: apagar/encender Objects Snap

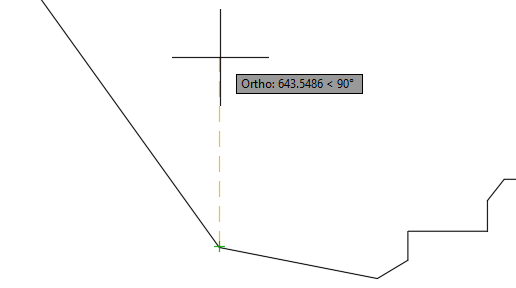

F8: apagar/encender modo ortonormal

Ctrl S: guardar

Ctrl Z: deshacer

Ctrl Y: rehacer

Ctrl A: seleccionar todo

Shift A: seleccionar similar

Ctrl 8: abrir la calculadora

Enter o Espacio: confirmar acción o repetir comando previo

Propiedades para el análisis y modificación de objetos

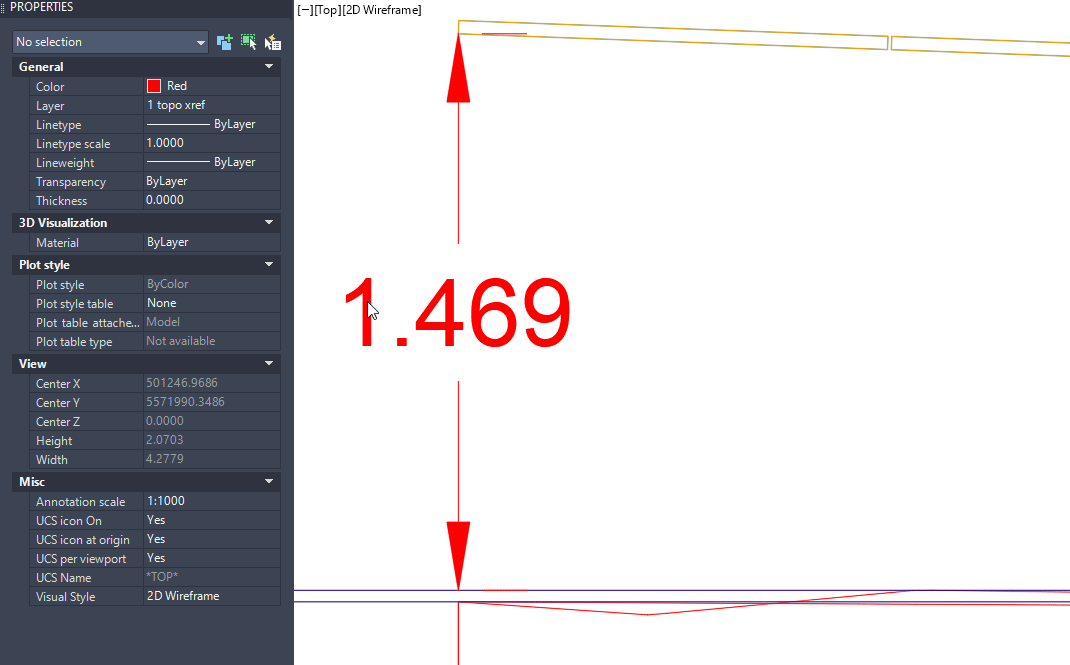

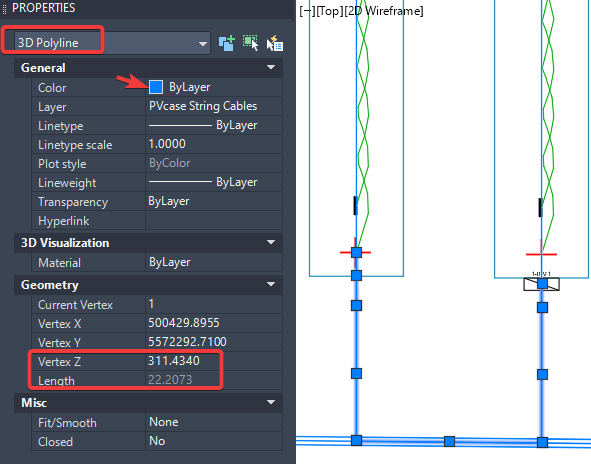

Las propiedades de un objeto seleccionado se pueden mostrar usando el teclado para escribir pr. Información de gran utilidad es accesible de esta manera:
​

La posibilidad de ver información como tipo de objeto, elevación/Z, longitud o número de objetos seleccionados puede ayudar con el análisis y resolución de problemas. Algunas propiedades también se puede cambiar en dicha ventana (por ejemplo, seleccionando el color arriba indicado).

Ejemplos:

• Cambiar el tamaño de texto o flecha:

• En los siguientes ejemplos se identifica porque no se puede seleccionar un objeto como topografía:

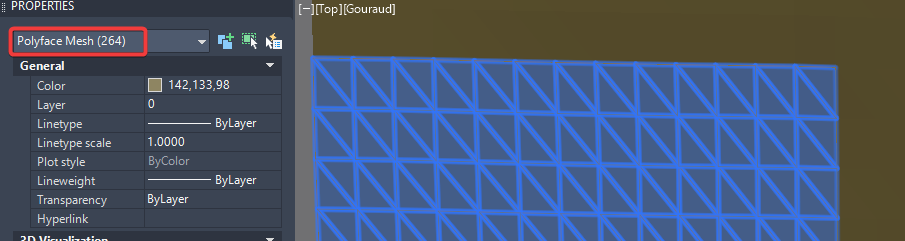

  Los mallados multicara (Polyface meshes) no se pueden usar como topografía de PVcase (solo polilíneas y bloques formados por polilíneas, puntos con elevación y elementos de texto numéricos).

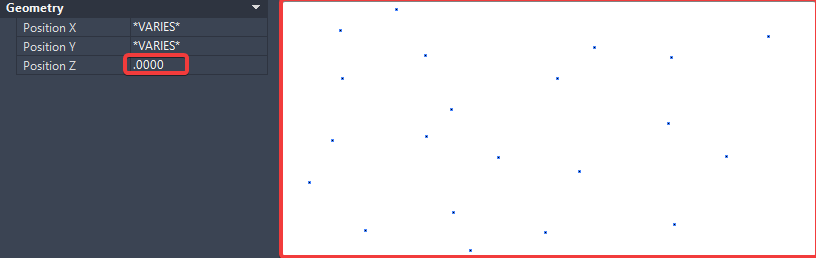

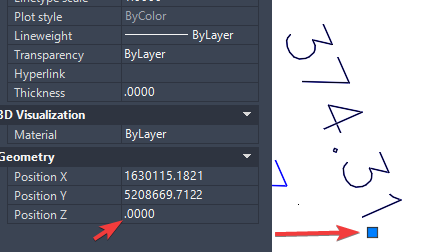

Puntos (o curvas de nivel) no tienen elevación o altura Z.

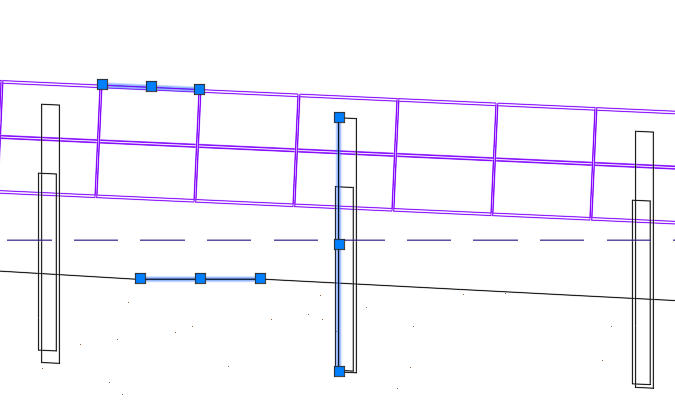

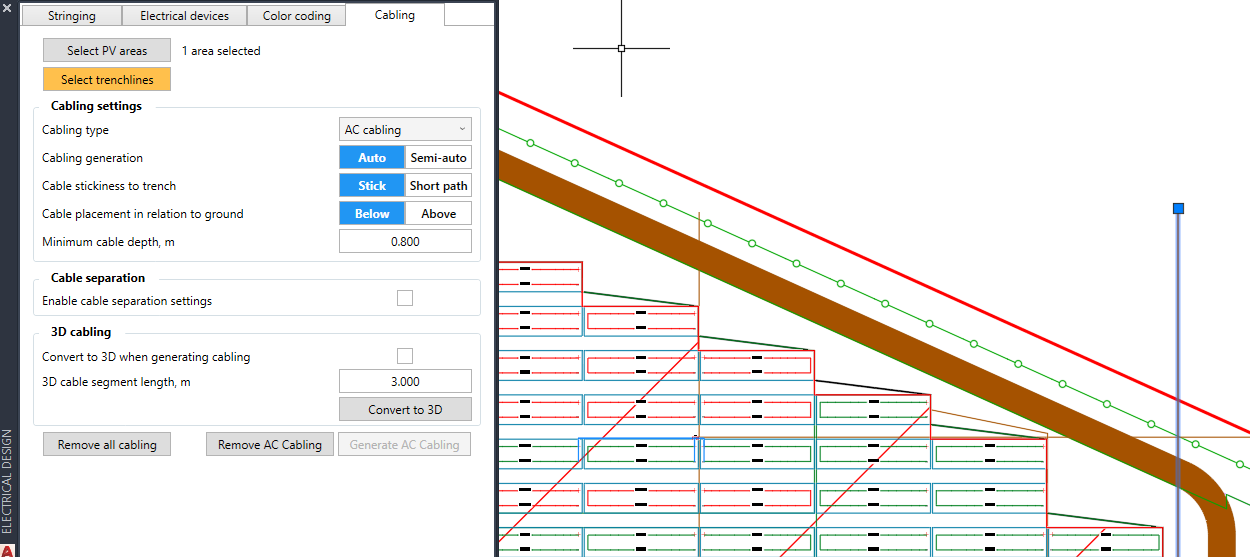

• En el siguiente diseño el cableado no se pudo realizar porque PVcase no permite seleccionar la polilínea:

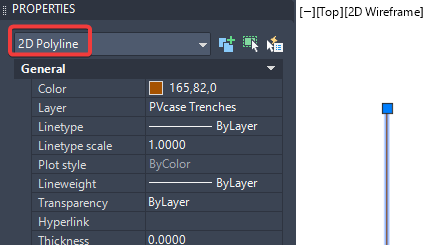

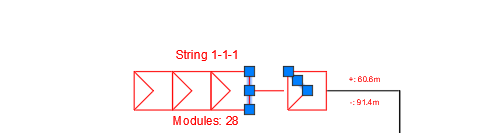

  Cuando se selecciona la polilínea en cuestión, podemos ver en las propiedades, que es una polilínea 2D (en lugar de una polilínea normal como se requiere usar con PVcase):



  Una vez identificada, la línea puede ser reemplazada por una polilínea simple y el cableado se podrá hacer sin problema.
  Si la polilínea 2D no es una línea simple, se deberá explotar (Explode) y unir (Join) antes de convertir en polilínea simple.

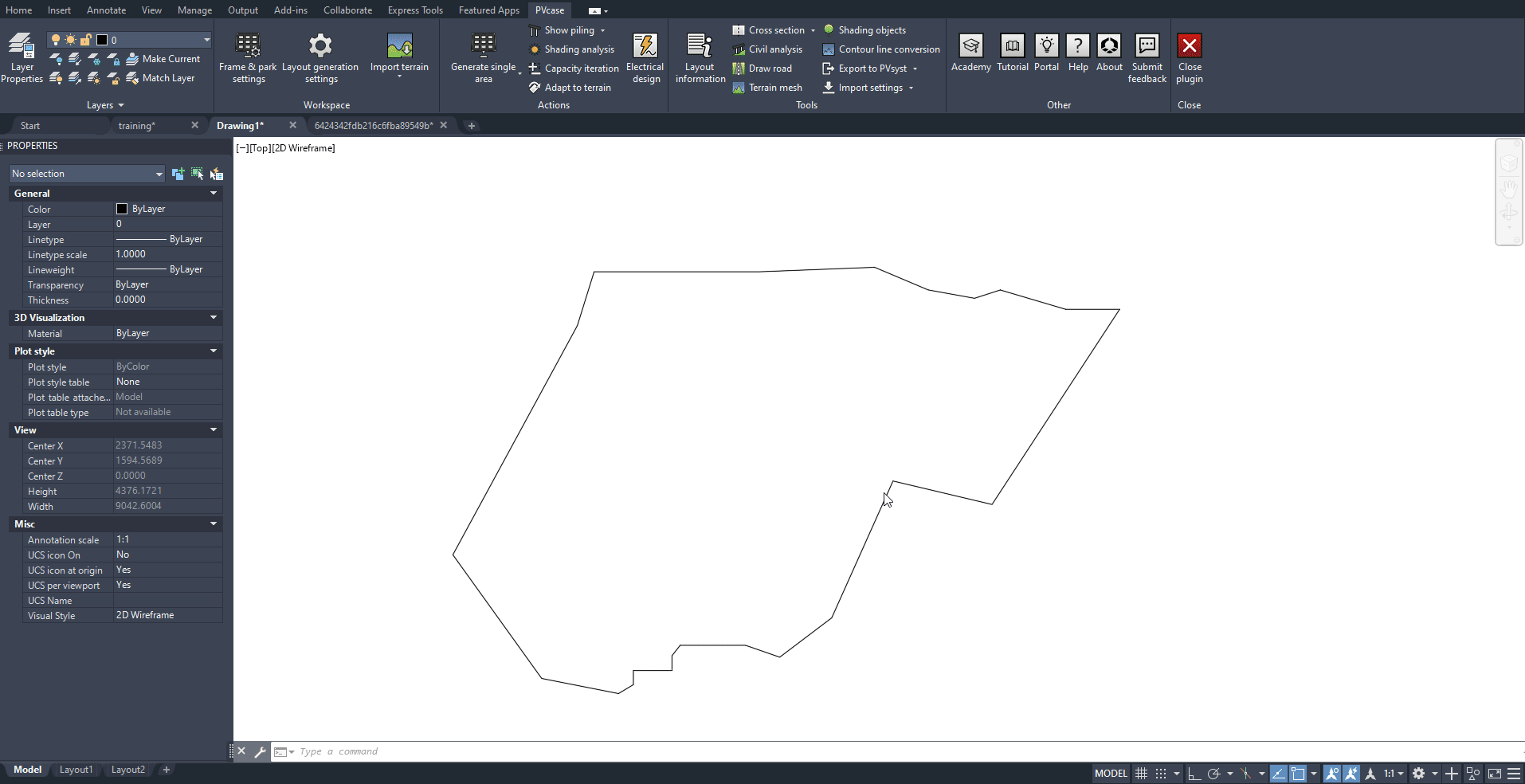

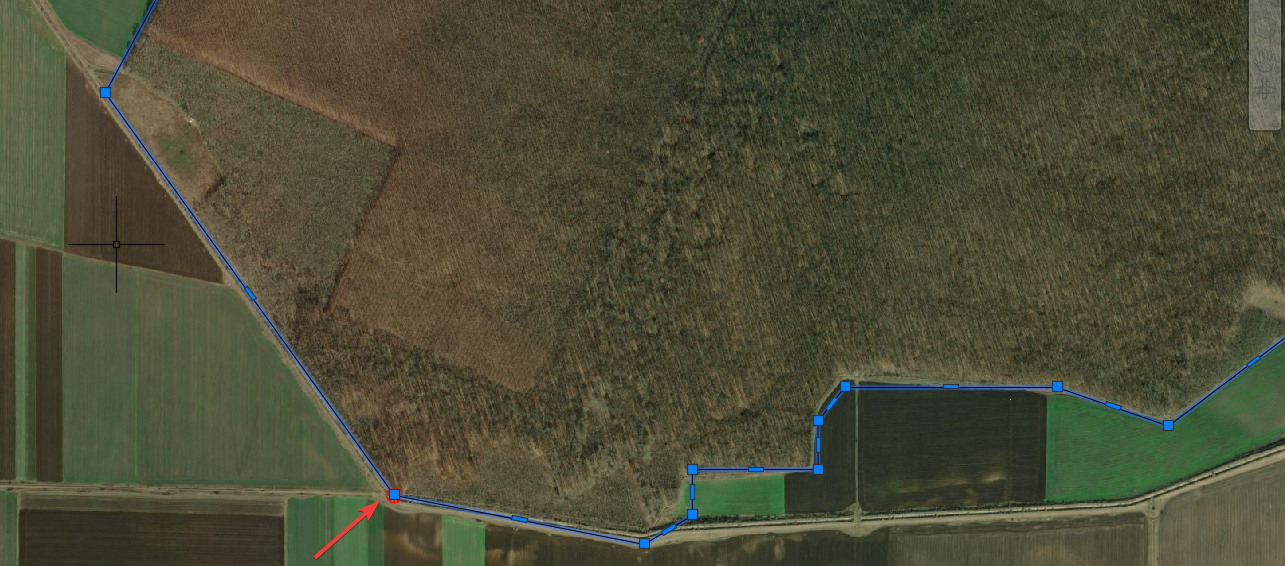

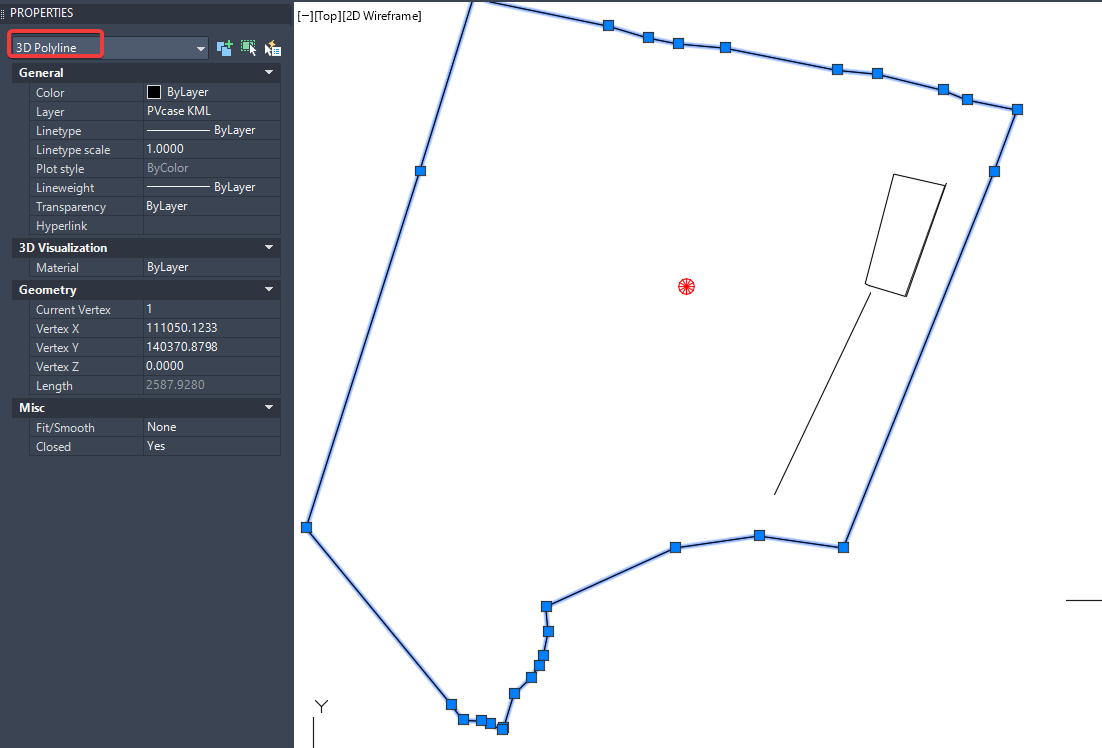

  Lo mismo se puede hacer cuando el perímetro del área PV ha sido importado como polilínea 3D desde un archivo KML (y por ello el comando de AutoCAD Offset y de PVcase Terrain Mesh no funcionan):




  ​

Unir curvas o líneas

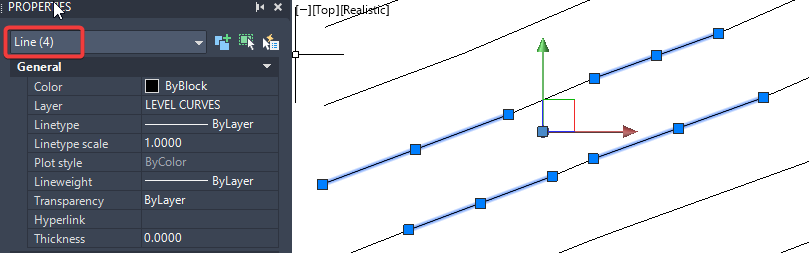

El comando Join se puede usar para juntar varias curvas y lineales en un nuevo objeto único. Ejemplo: En algunos casos, el diseñador recibe segmentos de líneas separadas para su uso como curvas de nivel o áreas PV, pero PV case no las puede leer en ese formato:

En este caso, la función Join se puede usar (una o múltiples veces si es necesario) para convertirlas todas en polilíneas:

Explotar nube de puntos para uso topográfico

En algunos casos, varios objetos agrupados se puede separar en elementos individuales para su uso con PVcase, usando la función Explode.

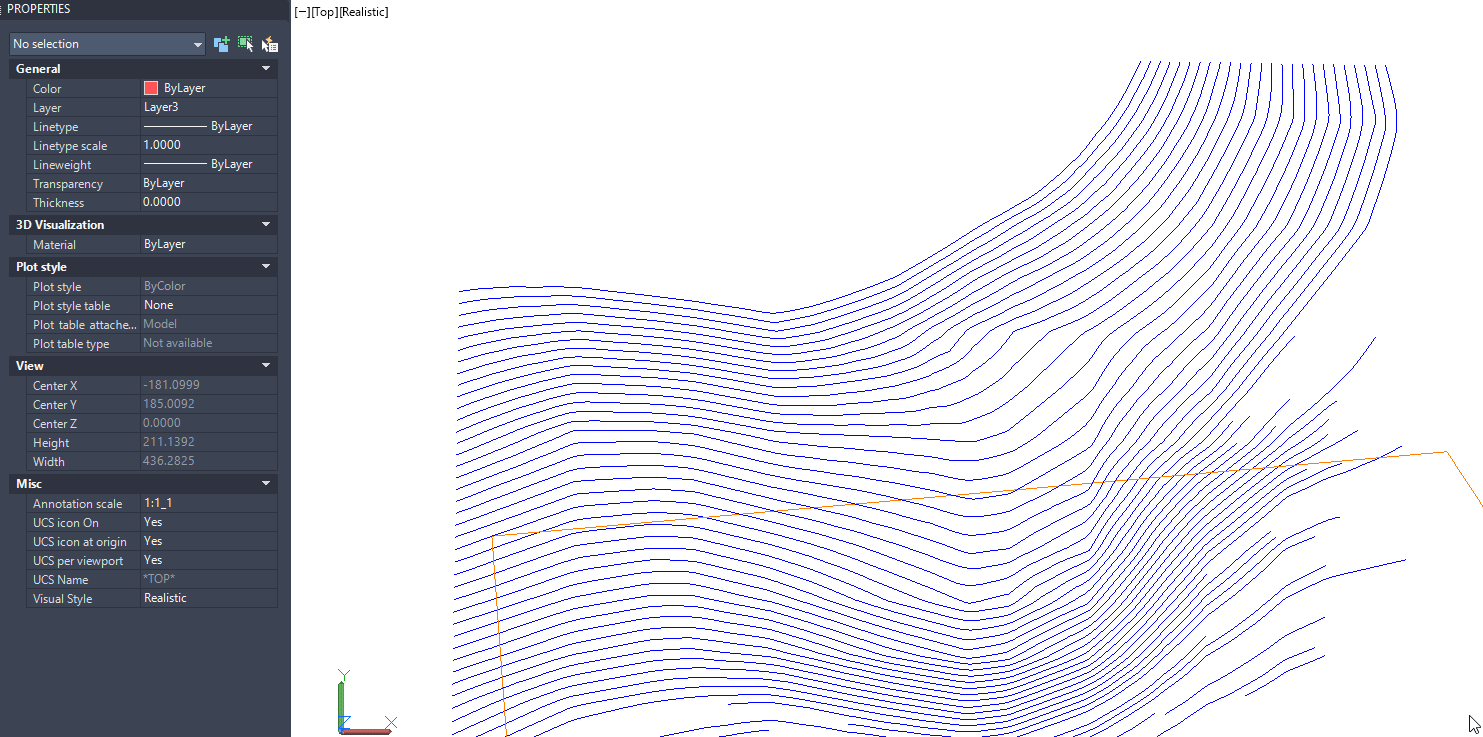

Como ejemplo, veamos el siguiente ejemplo en el que la topografía no se está leyendo de forma correcta. Los puntos de altura habían sido seleccionados como PVcase topography:
​

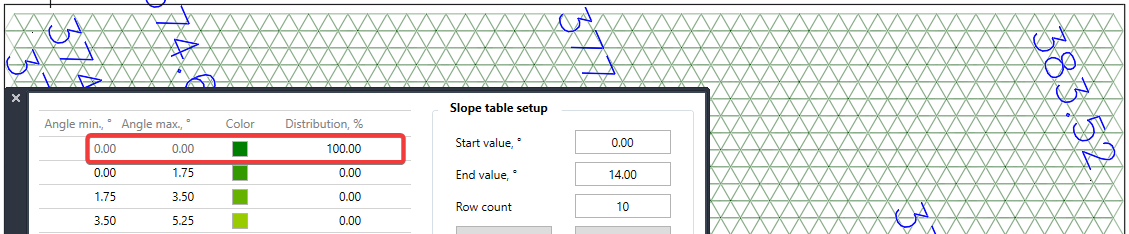

Pero cuando generamos el mallado (terrain mesh, vemos que el terreno es completamente plano:

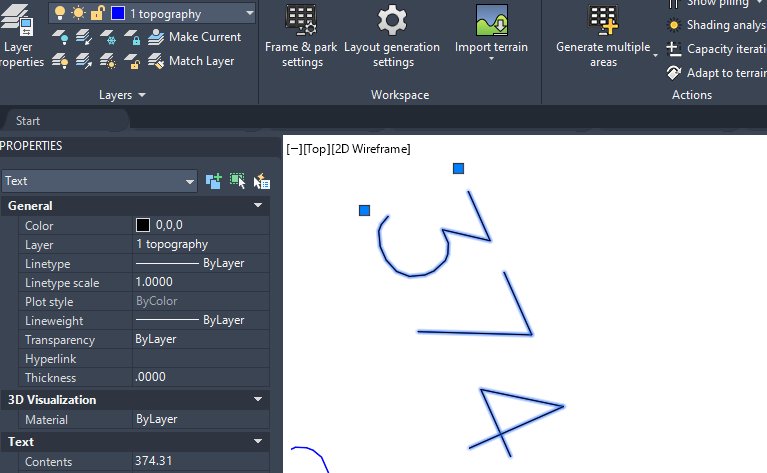

Si explotamos estos números, vemos en la ventana de propiedades, que estaban unidos a puntos que no tenían elevación:

Ahora podemos ver también, que una vez separados de los puntos, los números están en una capa distinta:

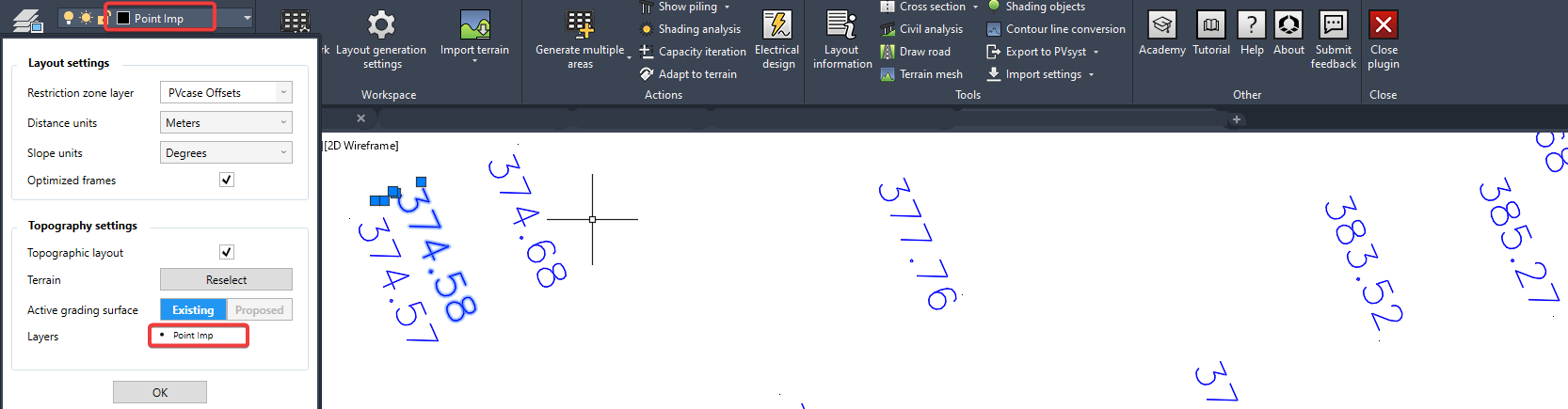

Si seleccionamos esta capa de números como topografía, ahora ya funciona adecuadamente (el mallado ya no es plano).

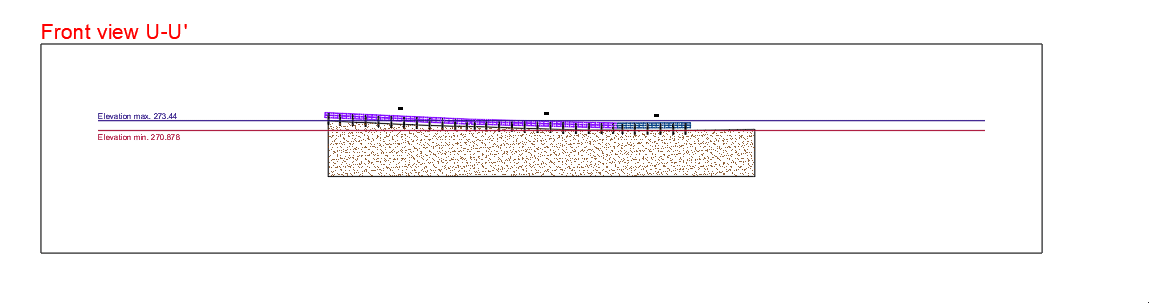

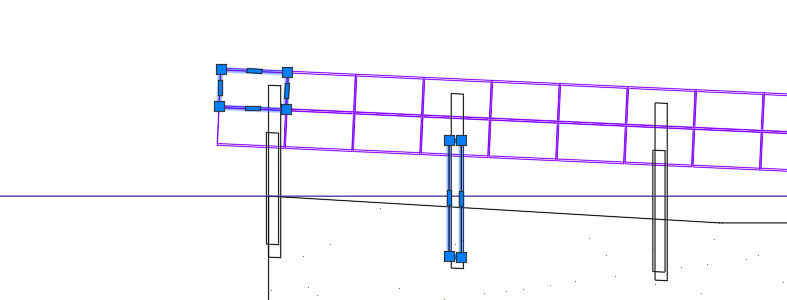

Explotar y desagrupar para Unifilares y Secciones transversales/frontales

Para modificar objetos individuales o líneas compuestas de objetos como secciones frontales (front views, secciones transversales (cross sections), esquema unifilares (SLDs), es necesario "romperlos" en los objetos individuales o líneas.

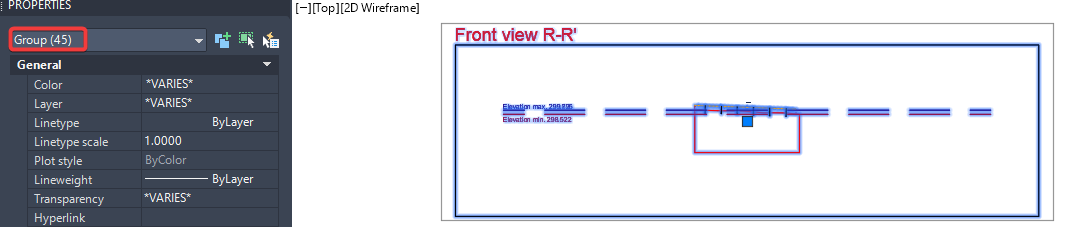

En la ventana de propiedades, se puede observar que las vistas frontales, transversales y los unifilares son objetos agrupados:

El comando desagrupar (Ungroup) se puede usar para conseguir objetos individuales o bloques, el comando explotar (Explode) para descomponerlos en líneas que pueden ser modificadas:

• Desagrupar o Ungroup:

• Explotar o Explode (este comando se puede usar sucesivamente sobre el mismo objeto para seguir descomponiendo en partes cada vez más pequeñas) :



Parámetros (Settings) para Seleccionar Similar

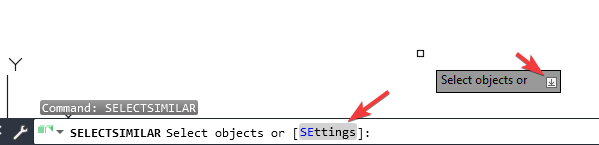

Cada usuario puede necesitar un uso distinto para "Similar". Por ello, AutoCAD permite al usuario escoger que se debería considerar como "similar". Una vez se ha escrito Select Similar, se puede acceder a los parámetros pulsando el icono de flecha hacia abajo o pulsando en Settings:

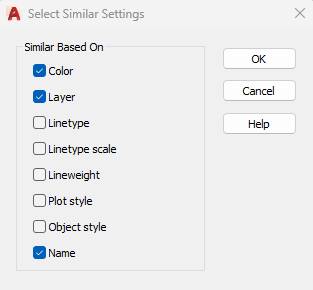

En la ventana que se abre, se puede seleccionar en que parámetros deben estar basados los elementos similares:
​

Por ejemplo, esto puede ser útil si queremos seleccionar mesas que son del mismo color.

Apagar, congelar, bloquear y aislar capas

Con estos comandos, el usuario puede definir que capas deben permanecer visibles, editables y activas en la memoria de AutoCAD.

On/Off - hace que una capa sea visible/invisible

Freeze - hace que una capa sea invisible y la libera en la memoria de AutoCAD (permitiendo acelerar la capacidad de procesamiento). No puede ser usado en una capa activa

Thaw - deshiela una capa (contrario a Freeze)

Lock - bloquea una capa, para que sus objetos no puedan ser editados pero permanecen visibles

Unlock - desbloquea una capa (contrario a Lock)

Isolate - hace que el resto de capas sean invisibles

Unisolate - Visibiliza el resto de capas (contrario de Isolate)

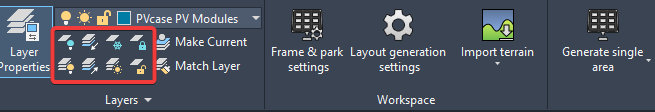

Todos estos comandos están también disponibles en la barra de comandos de PVcase:

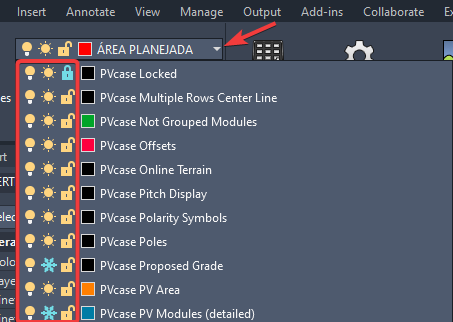

Arriba: Off, Isolate, Freeze, Lock

Bottom: On, Unisolate, Thaw, Unlock

Simplemente, pulsa Off, Freeze, Isolate, o Lock y selecciona las capas a las que aplicar el comando y pulsa, Intro. Para deshacer la acción y devolver las capas a su estado previo, pulse Ctrl Z. Para encender, deshelar y desbloquear todas las capas, pulse el comando correspondiente.

Una capa específica también se puede apagar/encender, congelar/deshelar y bloquear/desbloquear en la lista de capas pulsando el símbolo correspondiente:

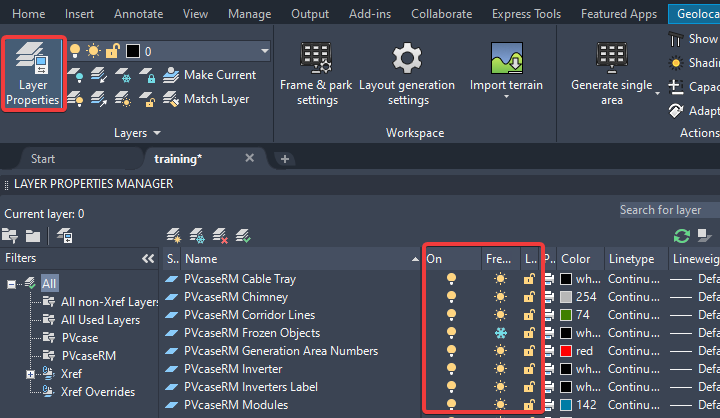

O en la ventana de Propiedades de Capa:

En las propiedades de Capa también se puede aislar una o más capas pulsando con botón derecho sobre las mismas y seleccionando Isolate selected layers.
​

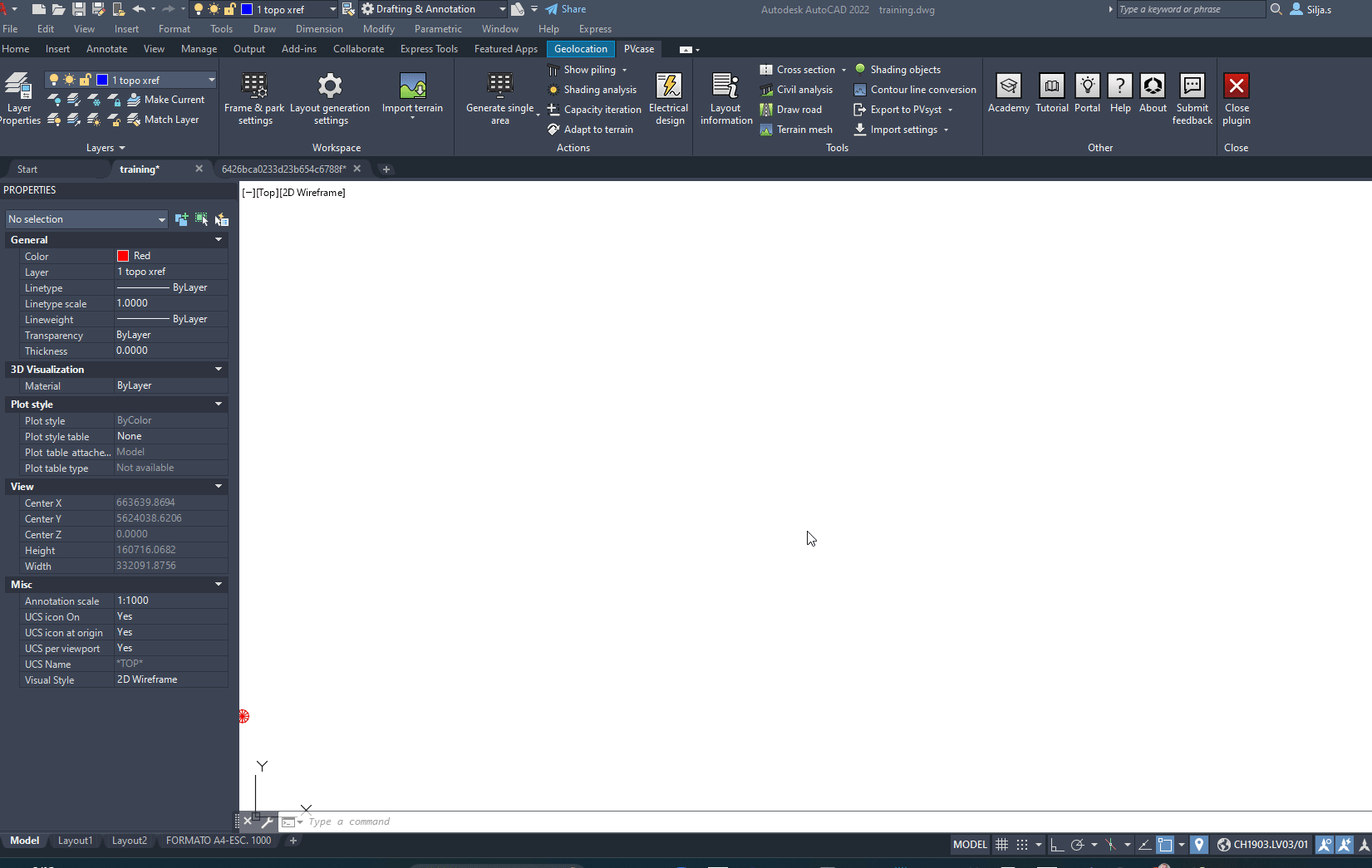

XREF y XCLIP para reducir el tamaño de la topografía

"Se puede adjuntar cualquier archivo de diseño como referencia externa o XREF en el archivo sobre el que se tiene que trabajar.

XREFs adjuntos so enlaces al espacio modelo de un archivo de diseño específico. Cambios realizados sobre el archivo referenciado se reflejan de forma automática en el archivo de trabajo cuando se abre o si se recarga (reload) el XREF. Los XREFs adjuntos no incrementan significativamente el tamaño del archivo de trabajo." (para más detalle: https://help.autodesk.com/view/ACD/2021/ENU/?guid=GUID-A987D2FF-45BD-474E-99C1-E6316A42F667)
​

Cuando se trabaja en PVcase GM, XREF puede ser muy práctico para importar la topografía porque reduce la carga sobre el archivo de trabajo, permitiendo que procese más rápido las órdenes. XCLIP se puede usar en combinación con XREF para limitar el área que es necesaria. Pulse aquí para instrucciones detalladas al respecto.

Geolocalización para el mapa de fondo, terreno importado y KML importado

Es posible georeferenciar archivos en AutoCAD. Esto es necesario si el diseñador quiere mostrar un mapa aéreo en el fondo del diseño, o para usar las funciones de PVcase Import terrain e Import KML.

Para geolocalizar:

• Escriba Geo con el teclado y confirme pulsando Intro

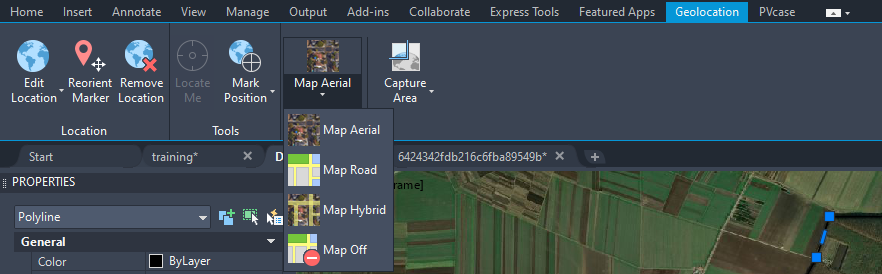

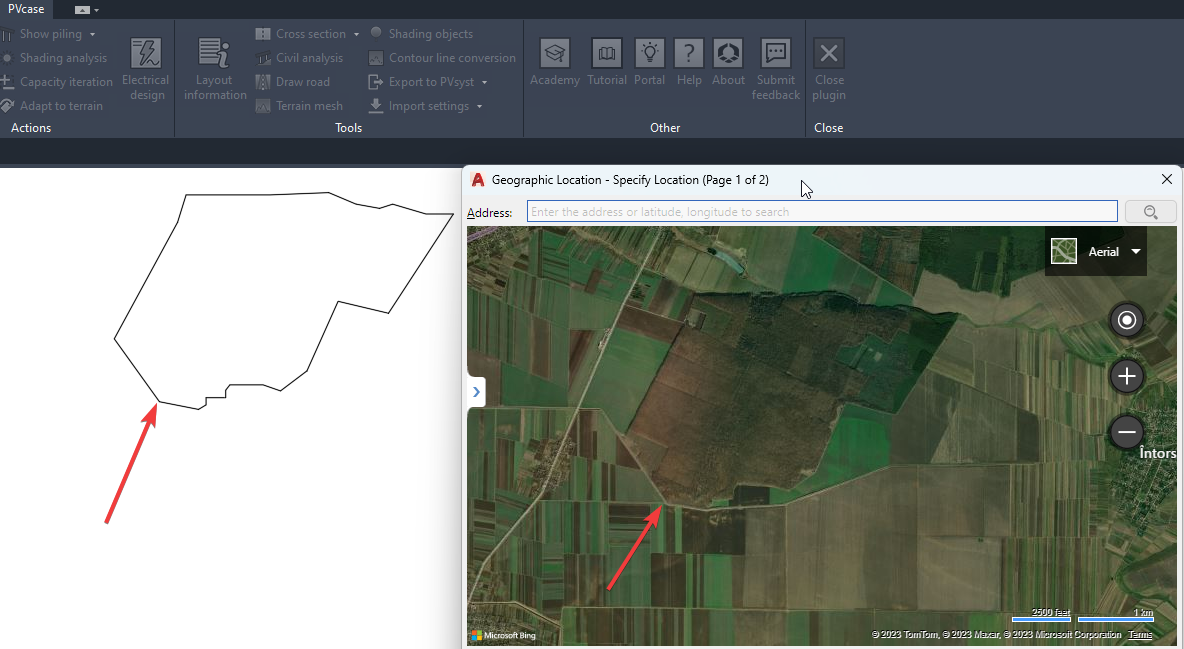

• Seleccione Select location from Map, se abrirá la pestaña de Geolocalización

• Seleccione la localización preferida escribiendo la dirección, las coordenadas o directamente sobre el mapa

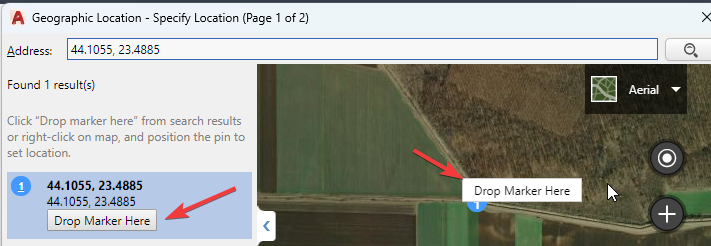

• Coloque el marcador usando la función Drop Marker Here disponible como botón en el lado izquierdo o pulsando con el botón derecho del ratón sobre el mapa:



• Seleccione el sistema de coordenadas preferido (por ejemplo UTM84), defina las unidades correctas y pulse en Next

• Ahora se le pedirá que escoja un punto en su diseño. Si el dibujo está vacío, puede pulsar en cualquier punto. Si no fuera así, pulse el punto en el diseño que equivale al punto del mapa seleccionado anteriormente (normalmente la esquina de una parcela, un edificio u otro elemento de fácil identificación):



• En ese momento, AutoCAD pedirá que seleccione la dirección Norte, lo cual puede hacer tirando una línea vertical (preferiblemente con el modo Orthomode de AutoCAD seleccionado:



• Si se ejecutaron los pasos de forma correcta, el mapa y el diseño coincidirán con el punto de referencia marcado en rojo:



  El siguiente video muestra el proceso completo:



  En la pestaña de Geolocalización, también se puede editar y eliminar la localización, cambiar el tipo de mapa, apagar el mapa, capturar un área (para mantener una imagen de fondo reducida que requiere menos recursos), etc.



Herramientas de visualización

PVcase trabaja en 3D, pero el usuario en general trabaja en 2D. Aquí se presentan algunas ayudas para visualizar y analizar los resultados en la escena 3D:

• Controles de visualización:

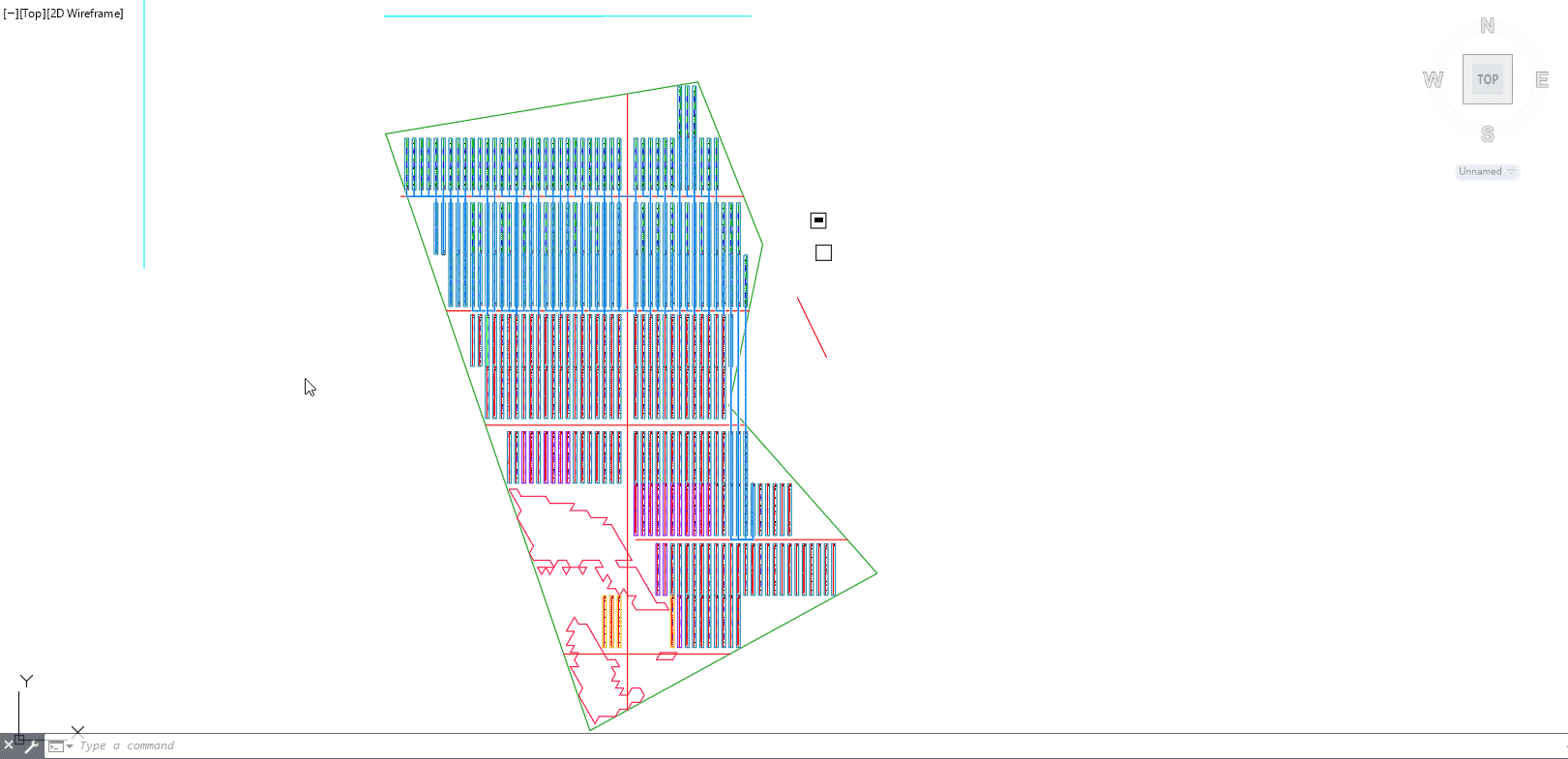

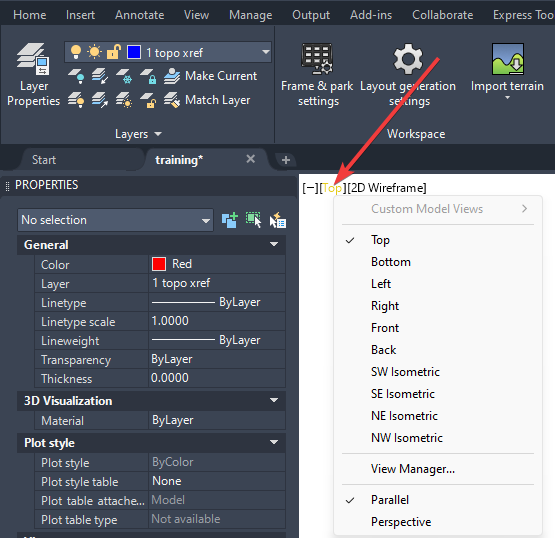

  Una forma rápida y sencilla de visualizar un diseño en 3D, es usando una de las vistas predefinidas en la esquina superior izquierda del espacio modelo. Solo es necesario pulsar sobre la vista actual (normalmente la superior o Top) para ver que opciones están disponibles:
  ​

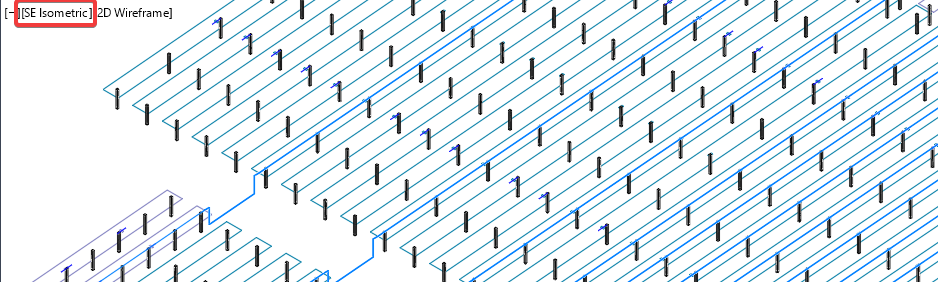

  En este ejemplo se ha seleccionado la vista isométrica Sureste:




  Se puede usar la rueda del ratón como zoom para expandir o contraer la vista.

  Para volver a la vista aérea 2D, seleccione de nuevo la vista actual y seleccione Superior (Top) de la lista.
  ​
  Si estos controles no están a la vista en su espacio de diseño, escriba VPCONTROL con el teclado y cambie la variable del sistema a 1:



  Confirme pulsando Intro.

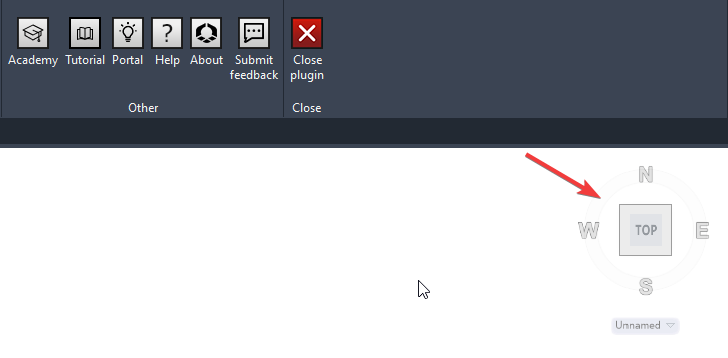

• Cubo de perspectiva

  Existen más opciones para seleccionar vistas 3D usando el Cubo de perspectiva (View Cube) disponible en la esquina superior derecha del espacio de diseño:



  El Cubo de perspectiva se puede activar aquí:



• 3Dorbit: Este comando permite rotar el diseño en 3D hasta encontrar el ángulo exacto de visualización preferente.

  Para ello:

  • escriba 3D con el teclado

  • aperecerá el comando 3DORBIT y se selecciona pulsando Intro

  • espere a que el cursor del ratón se muestre como el siguiente icono (esto puede llevar un rato para archivos grandes):



  • con el botón izquierdo del ratón pulsado, rote la escena hasta alcanzar el ángulo adecuado

  • si deja de pulsar el botón izquierdo podrá usar la rueda del ratón para hacer zoom

  • para salir del modo de rotación, presione Esc

  • Para volver a la vista superior, presione Esc, seleccione Custom View, y pulse Top:

Por cierto, en lugar de escribiendo 3dorbit, también se puede acceder a esta herramienta desde la barra de navegación:

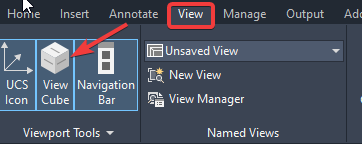

Esta barra de navegación se puede activar en la pestaña Vista (View):

Otra forma de activar 3Dorbit es pulsando la tecla Shift y la rueda del ratón a la vez.

Uso de Zoom Extend para encontrar todos los objetos en el espacio de diseño

Hay veces en que el usuario de AutoCAd not puede encontrar su diseño en el infinito espacio de diseño. La función Zoom Extend expande la pantalla hasta abarcar todos los objetos existentes en el diseño. Esta función se usa pulsando dos veces en la rueda del ratón o escribiendo Zoom, confirmando con Intro, escribiendo E y pulsando de nuevo Intro:
​

Si haciendo lo anterior todavía no se consigue localizar el diseño, se deberá probablemente a que algunos objetos se encuentren a gran distancia del dibujo principal. La localización de estos objetos es posible haciendo zoom hacia afuera un poco más y seleccionando el espacio de diseño completo. De esta manera, todos los objetos se resaltarán en azul y ahora se pueden mover más cerca o eliminar los objetos distantes, para que la próxima vez que se haga Zoom Extents se visualice el diseño correctamente:

Precisión de impresión para azimut ≠ 0

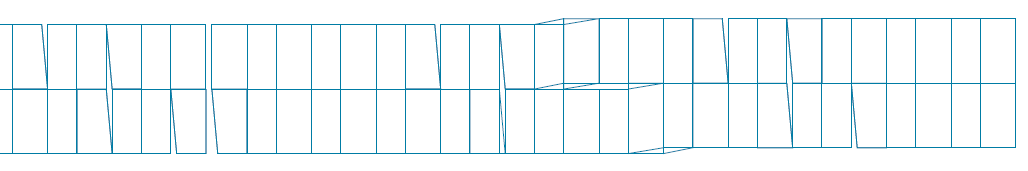

Hay ocasiones en las que líneas que no son perfectamente horizontales o verticales pueden sufrir distorsión cuando se imprimen con AutoCAD(a pdf, por ejemplo). Esto suele ser el caso con mesas de PVcase con azimut distinto de cero:
​

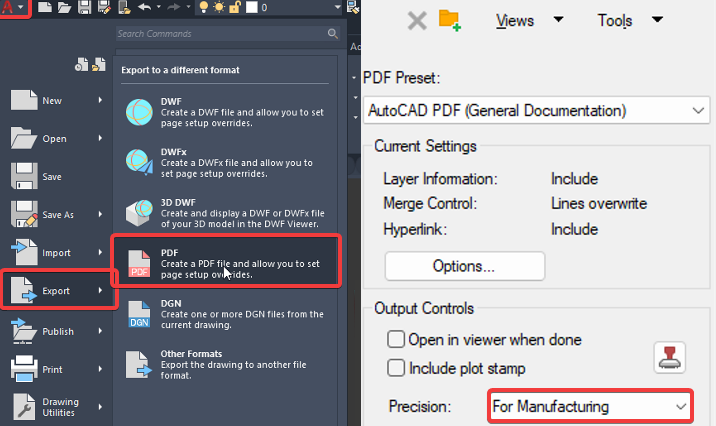

Esto se puede evitar escogiendo la opción For Manufacturing en los parámetros de precisión:

Sombreados (Hatches) para resaltar mesas asociadas a strings o transformadores

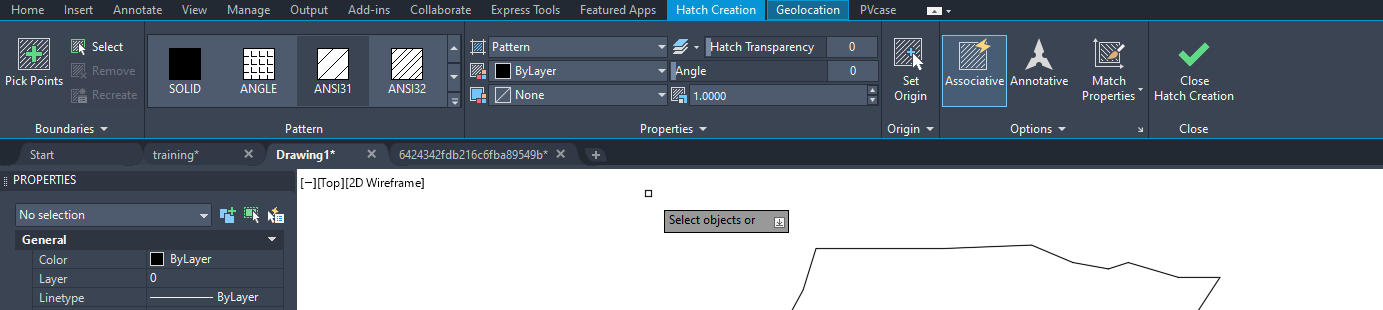

La función de AutoCAD Hatch permite crear sombreados. Escribiendo Hatch con el teclado podremos definir el tipo de sombreado a usar y sobre que objetos.

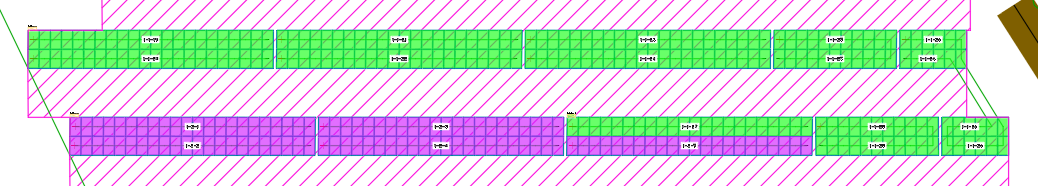

PVcase utiliza esta función para colorear las áreas asociadas a transformadores o strings.

Para modificarlos, solo tiene que seleccionarlos (usando Select Similar si quiere aplicar el cambio a todos los sombreados) para abrir el editor de sombreados (Hatch Editor).

Flechas para mostrar opciones "ocultas"

Siempre que se muestre una flecha hacia abajo en AutoCAD, y por ende en PVcase, un desplegable de opciones aparece al pulsarla:

Flecha en línea de texto dinámica: pulse la flecha hacia abajo del teclado (↓) o seleccione la línea de comandos de AutoCAD para ver las opciones disponibles.
Ejemplos:

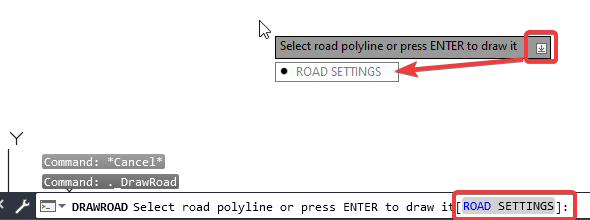

• Parámetros de caminos (Draw road):

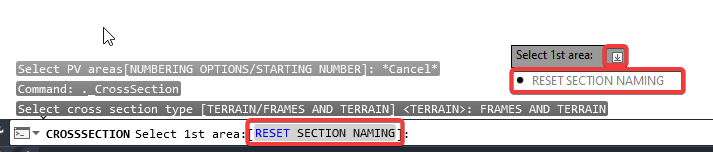

• Resetear la enumeración de vistas transversales y frontales (desde A-A):

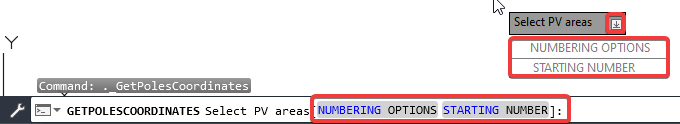

• Parámetros de enumeración para hincas (Piling information):

Buscar/Reemplazar (Find/Replace) para modificar etiquetas

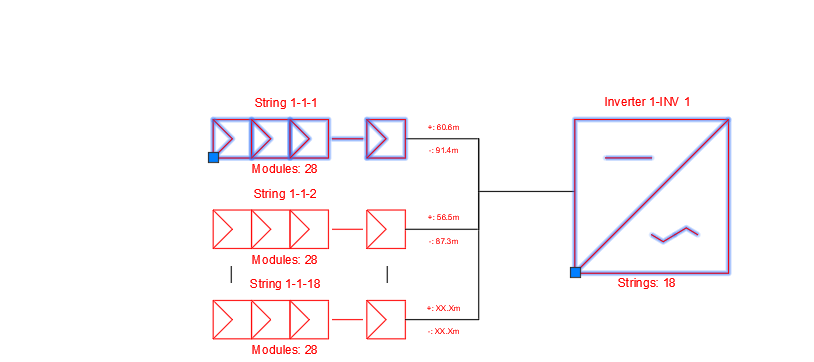

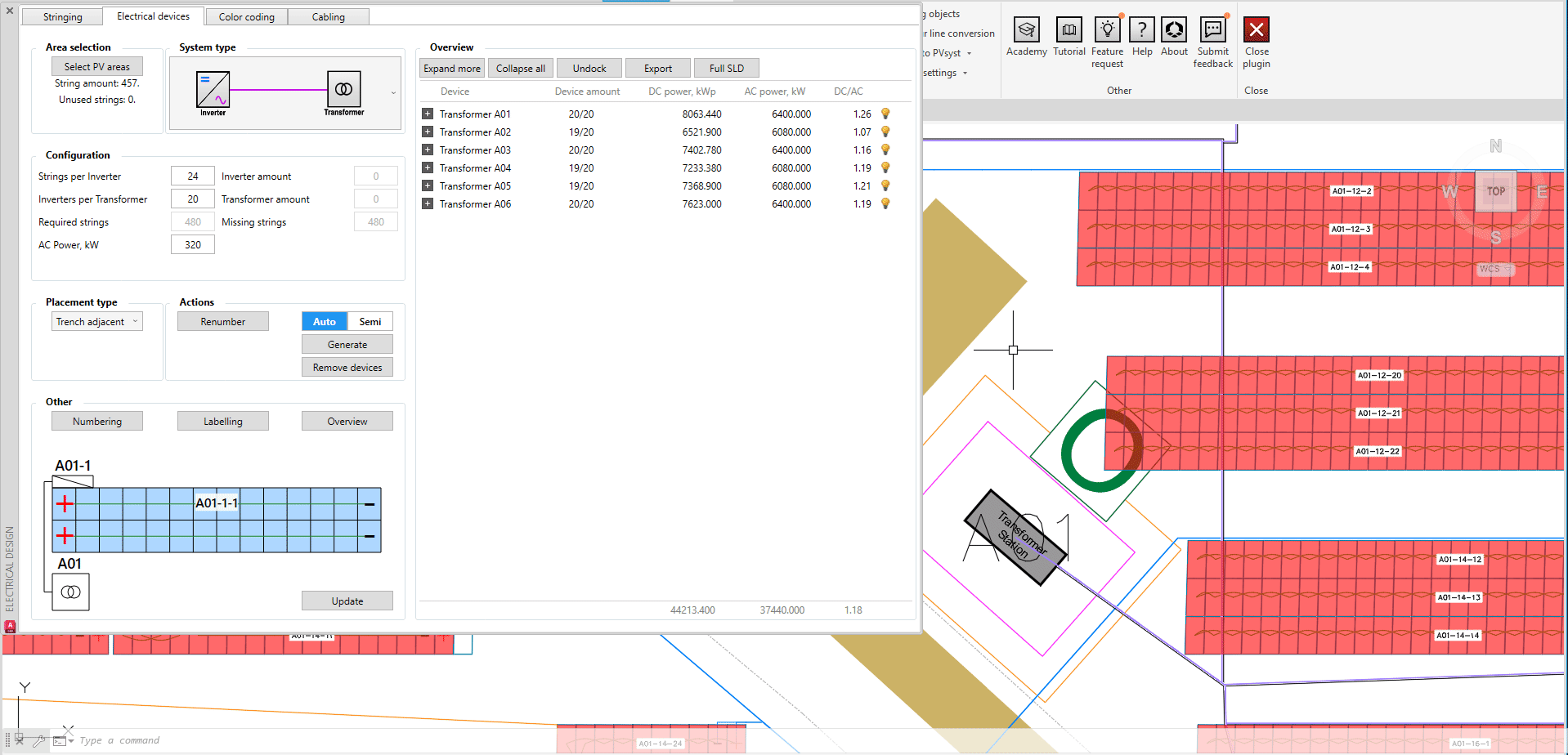

Si se necesita modificar las etiquetas eléctricas para que muestren letras (u otros símbolos) en lugar de números, se puede usar la herramienta Buscar/Reemplazar (Find/Replace) de AutoCAD. Solo hay que seguir los siguientes pasos:

1. Escriba el comando "Find" en el espacio modelo o en la barra de comandos

2. Escriba el texto que se desea reemplazar en la celda "Find What"

3. Seleccione "Entire drawing" en la celda "Find where"

4. Escriba el texto que quiera usar en la celda "Replace with"

5. Pulse "Find" y espere a que se cargue la lista de textos a reemplazar

6. Pulse "Replace All" para convertir dichos textos a la nueva nomenclatura de una sola vez (la lista de materiales BoM tambien quedará actualizada)

7. Repita los pasos 2. a 6. para cada bloque eléctrico

8. Cierre y abra la ventana "Overview" para actualizarla

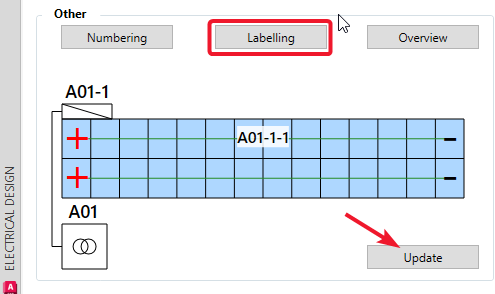

Nota: Use el botón "Update" en la sección "Labelling" para volver a la nomenclatura original.

Más ayuda de AutoCAD

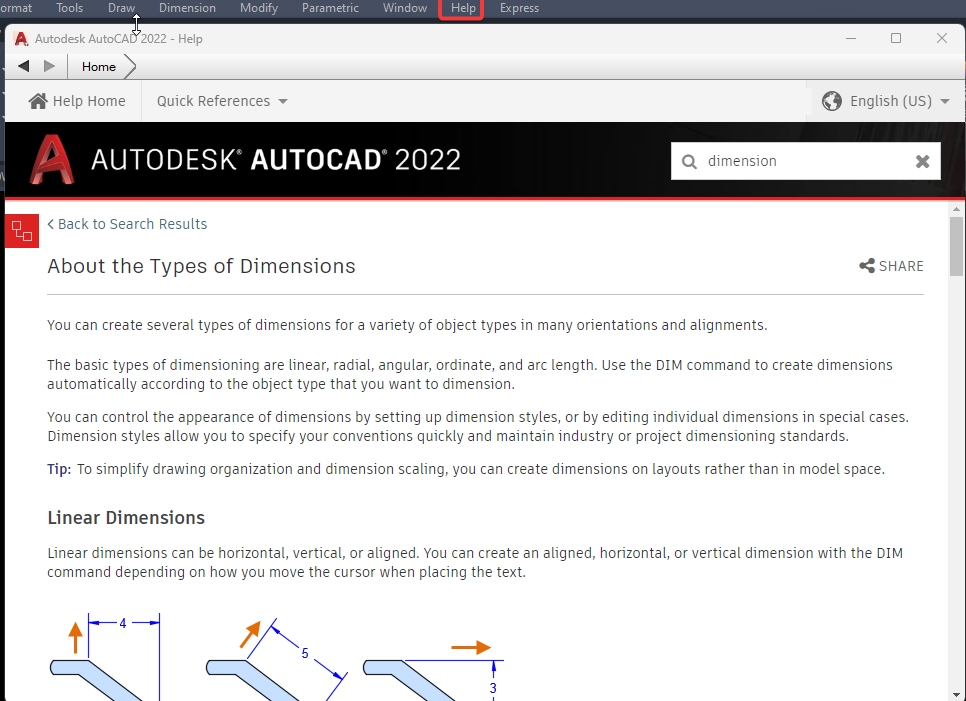

Si el usuario quiere más información sobre opciones de AutoCAD, existen muchos tutoriales y foros disponibles en el centro de aprendizaje oficial de AutoCAD (Autodesk knowledge center) o en Internet. En el propio AutoCAD también se puede acceder a ayuda en la pestaña Help o pulsando F1:

Los tutoriales para funciones específicas también se puede abrir directamente al colocar el cursor sobre la herramienta deseado y pulsando F1:
​
