Evaluación de terrenos

Para que PVcase pueda trabajar con información topográfica, los objetos que construyen al terreno (puntos, curvas de nivel o mallado), tienen que tener información en en las coordenadas X, Y y Z.

Algunos de los levantamientos topográficos tienen demasiados objetos agrupados en la misma capa, lo que puede causar errores en el reconocimiento del terreno.

Antes de generar una implantación con sus mesas, es recomendable generar una malla de terreno a través de la herramienta de PVcase, Terrain mesh. Con los mismos resultados de la distribución del terreno se puede obtener un análisis genérico del estado del terreno. También es recomendable usar las vistas isométricas para ver si el terreno es coherente.

Para obtener más información sobre las funcionalidades de la malla de terreno, consulte el siguiente artículo:

Análisis de errores en el terreno

Para analizar y verificar que la topogafía de trabajo no tiene errores, se mostrará un ejemplo de levantamiento del terreno que presenta algunos problemas.

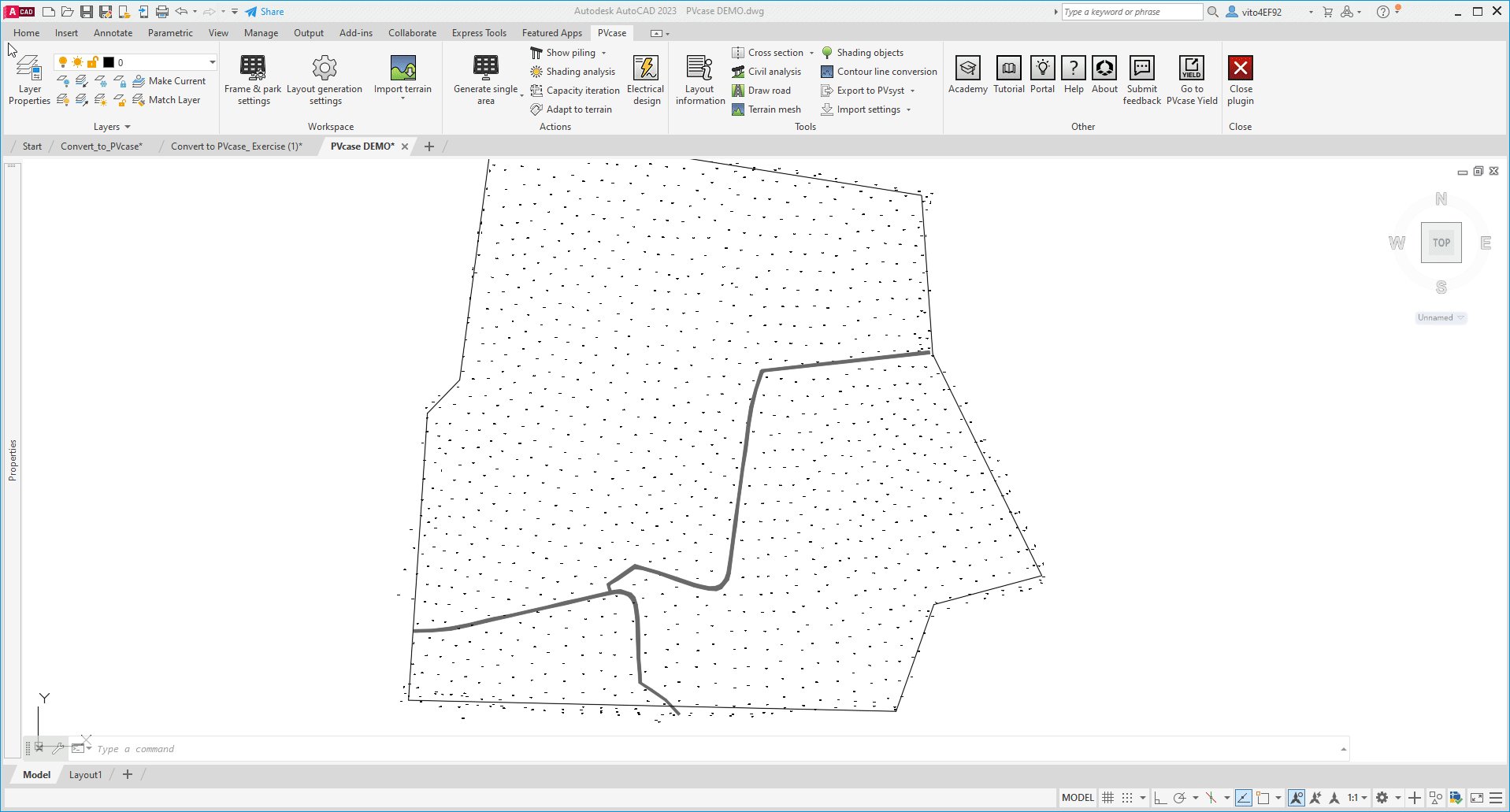

Como puede verse, una vez generada la malla, se presentan ondulaciones no coherentes que posiblemente no sean reales.

Comprobando la zona con una vista isométrica 3D, se pueden identificar las zonas afectadas, así como los problemas que pueden causar.

A continuación se muestran algunos de los casos que pueden existir:

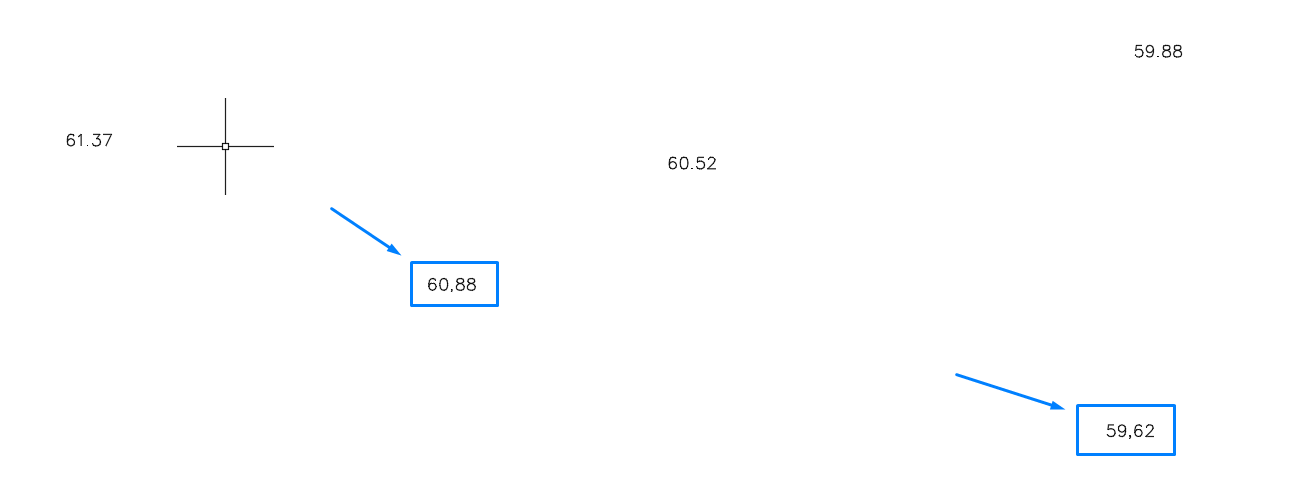

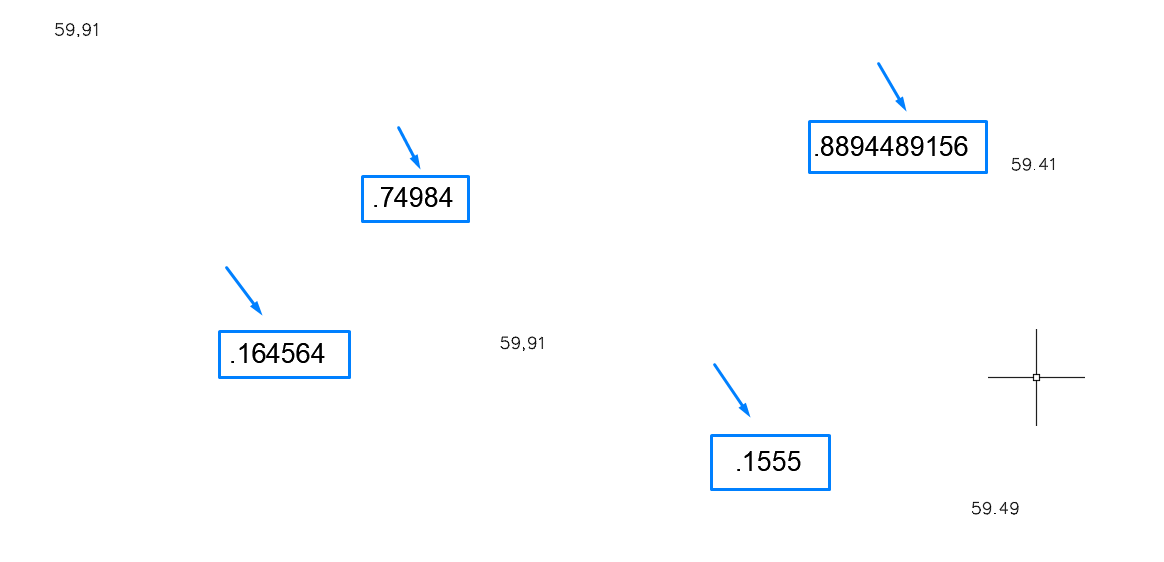

• En algunas medidas de altura se utiliza una coma, en lugar de un punto, como separador decimal.

Solución: Ajuste manualmente los valores o utilice el comando BUSCAR (FIND) para cambiar la coma por un punto. Después, será necesario reseleccionar (Reselect) la capa de terreno a través de la ventana de Layout generation settings.

• Las mediciones de la altura de los árboles se encuentran en la misma capa que las mediciones de la altura del terreno (véase la imagen a continuación).

Solución: Cambiar manualmente la capa de las alturas de los árboles a otra que no sea la capa tomada como terreno por PVcase y reseleccionar (Reselect) la capa de terreno a través de la ventana de Layout generation settings.

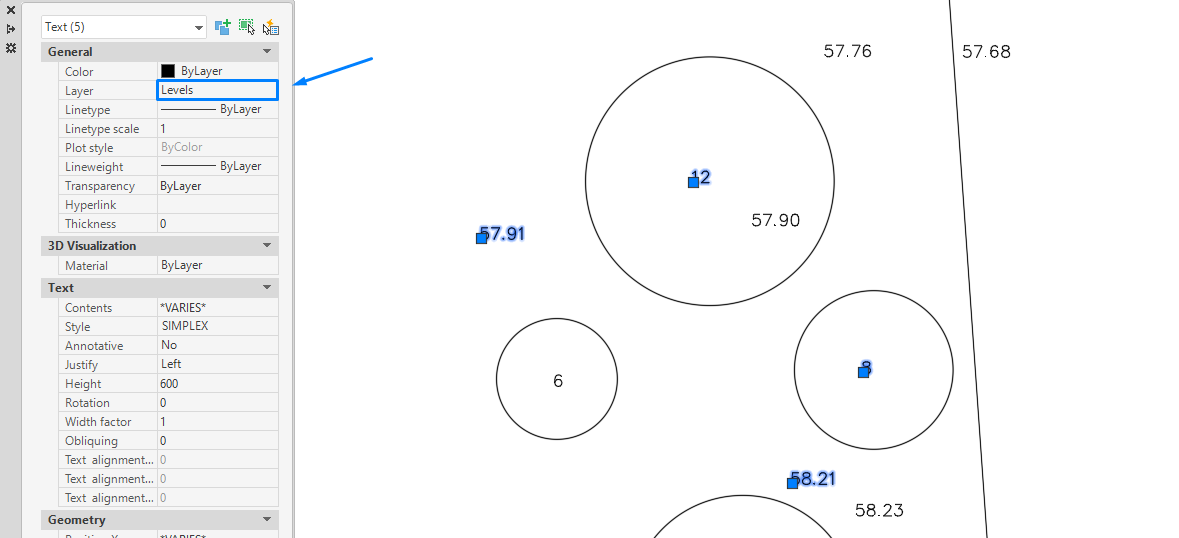

• Otras mediciones topográficas, cotas, textos u objetos de CAD se encuentran en la misma capa que define el terreno (véase la imagen siguiente).

Solución: Cambiar manualmente la capa de los objetos que no contengan información del terreno y reseleccionar (Reselect) la capa de terreno a través de la ventana de Layout generation settings.

Nota: Es importante no olvidar reseleccionar la capa del terreno una vez se hayan corregido todos los errores, como se ha ido indicando en cada uno de los casos.

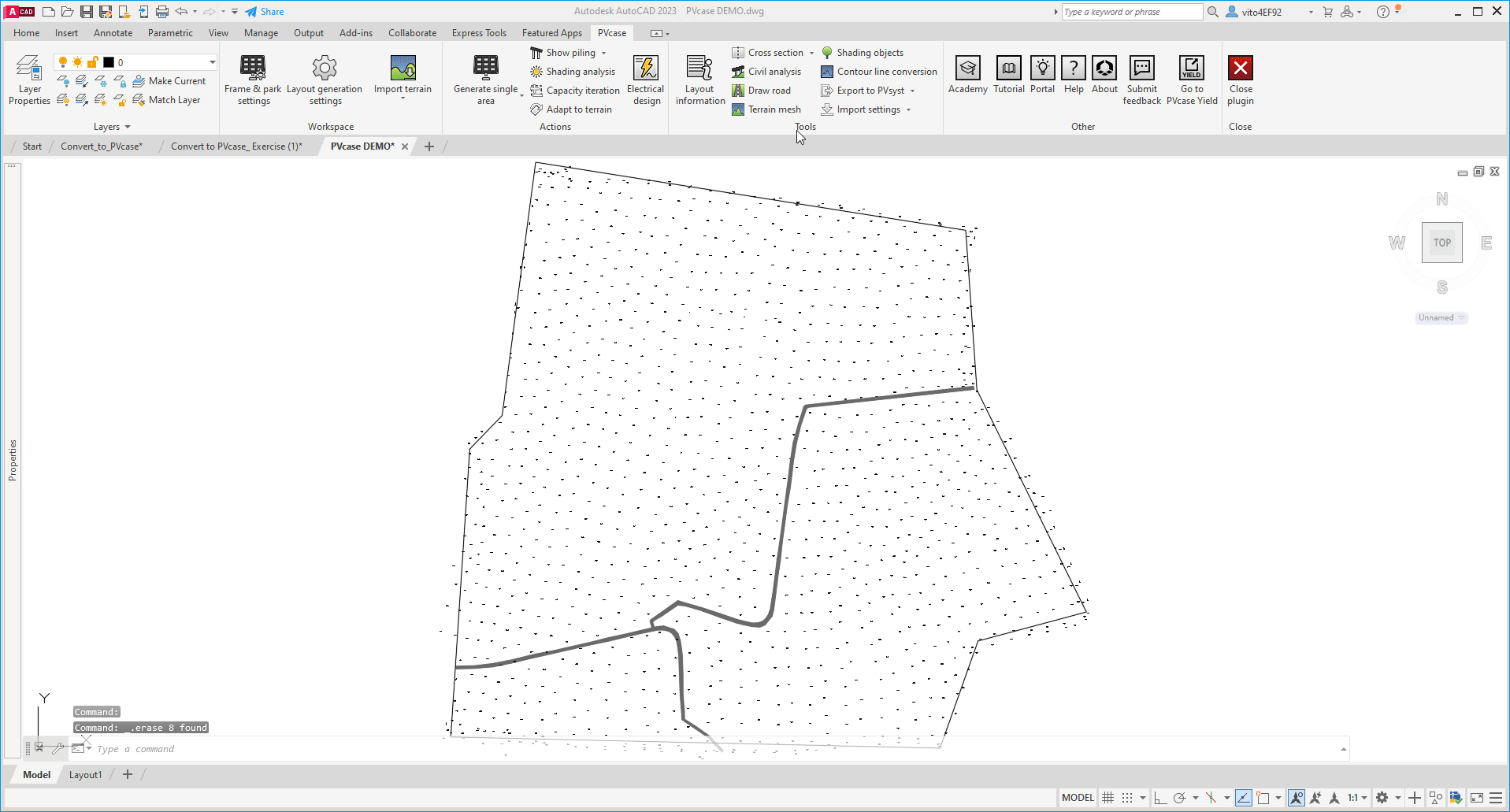

Después de reseleccionar la capa, se puede generar una malla para comprobar si los errores han sido corregidos:

Topografía de curvas de nivel

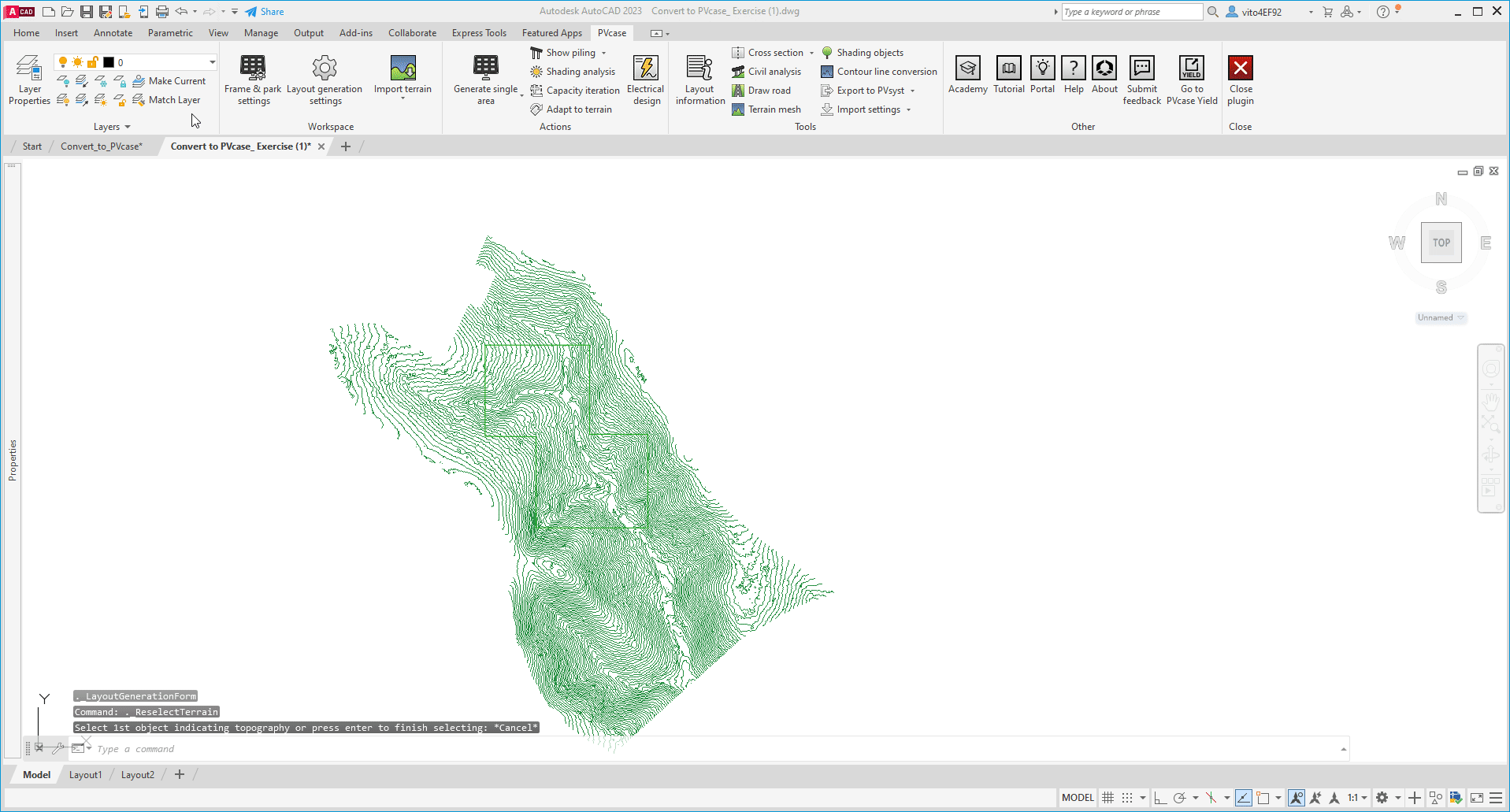

Otro problema común en los levantamientos topográficos en los que se emplean curvas de nivel es la falta de datos de elevación en algunas de las líneas y esto puede perjudicar enormemente a el terreno considrado por PVcase.

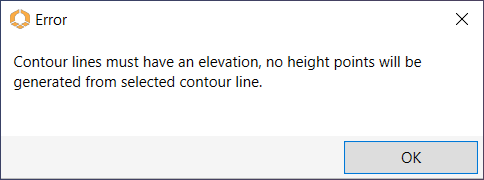

Si la malla del terreno muestra desviaciones, o incluso no se puede realizar la selección de la topografía - como se muestra con la ventana emergente a continación-, es necesario actuar sobre esas curvas de nivel.

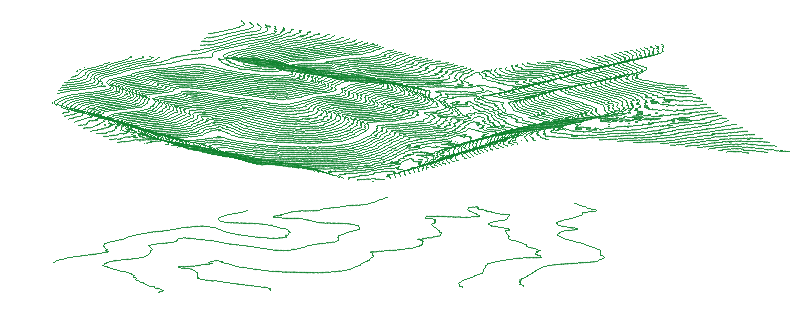

En estos casos, la mejor opción es evaluar la topografía tomando una vista 3D, aislando las curvas de nivel y rotando la vista. La mayoría de las veces, algunas curvas de nivel se percibirán visualmente como defectuosas.

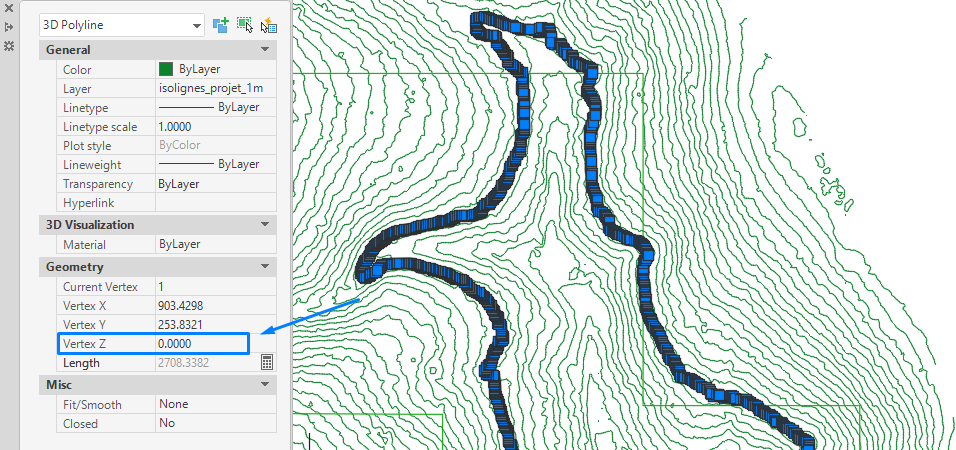

Para resolver esto, bastará con cambiar la capa de estas polilíneas, o corregir sus datos de elevación.

Para más información sobre qué tipos de levantamientos topográficos son compatibles actualmente con el software, lea este artículo:
