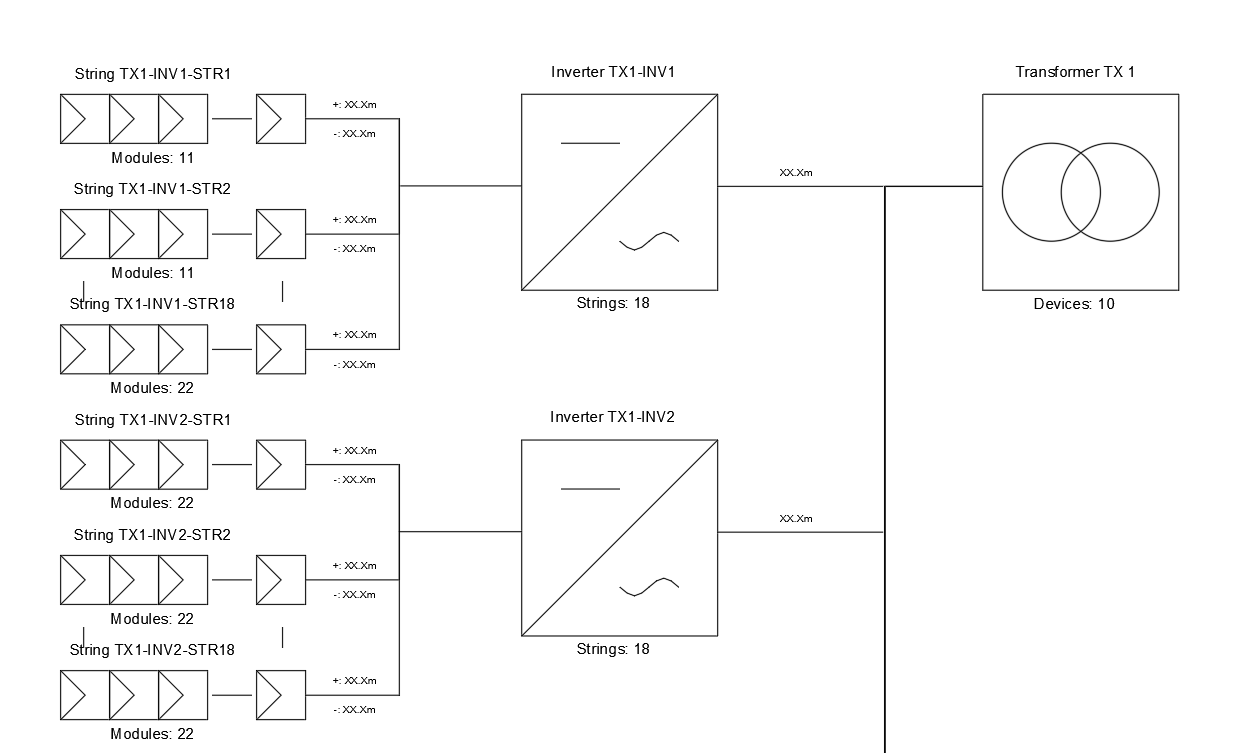

Esquema unifilar
El diseño eléctrico lleva disponible desde hace mucho tiempo en PVcase, por lo que iba siendo tiempo de que os ofreciéramos la opción de crear esquemas unifilares eléctricos (SLD). El SLD es una vista esquemática que muestra los dispositivos eléctricos de la planta fotovoltaica. Como su desarrollo es tedioso y proclive a errores, es una tarea adecuada para ejecutar con PVcase Ground Mount. El SLD incluye etiquetado de dispositivos, cantidades y longitudes de cables, desde los strings hasta los transformadores. Todavía estamos trabajando en la implementación del SLD para la parte de Alta Tensión (HV).
Donde
Realice el diseño eléctrico como de costumbre. Una vez listo, en la ventana Electrical devices, en el desplegable Overview, pulse en SLD. Ahora podrá exportar el SLD de la planta fotovoltaica completa a donde quiera en el espacio modelo.
Como
También se puede exportar un SLD reducido para determinados componentes. En el desplegable Overview, seleccione con botón derecho un componente específico para generar el SLD de ese equipo.

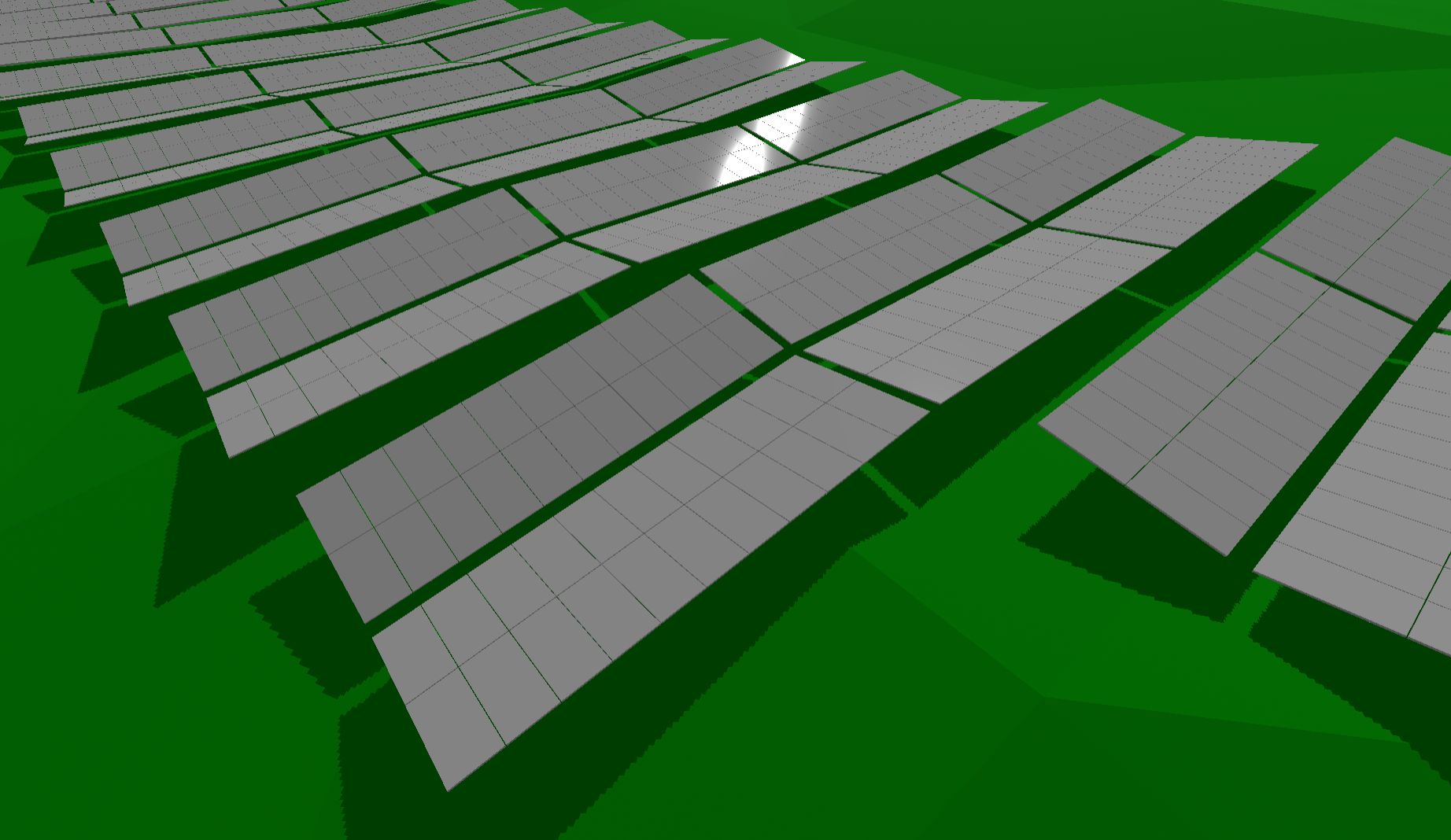

Mesas Este Oeste en forma de V
Algunos usuarios habían solicitado la opción de usar la configuración Este Oeste con la vertiente hacia el interior, es decir, en forma de V. Esto da la flexibilidad de crear nuevos tipos de diseño.
Donde

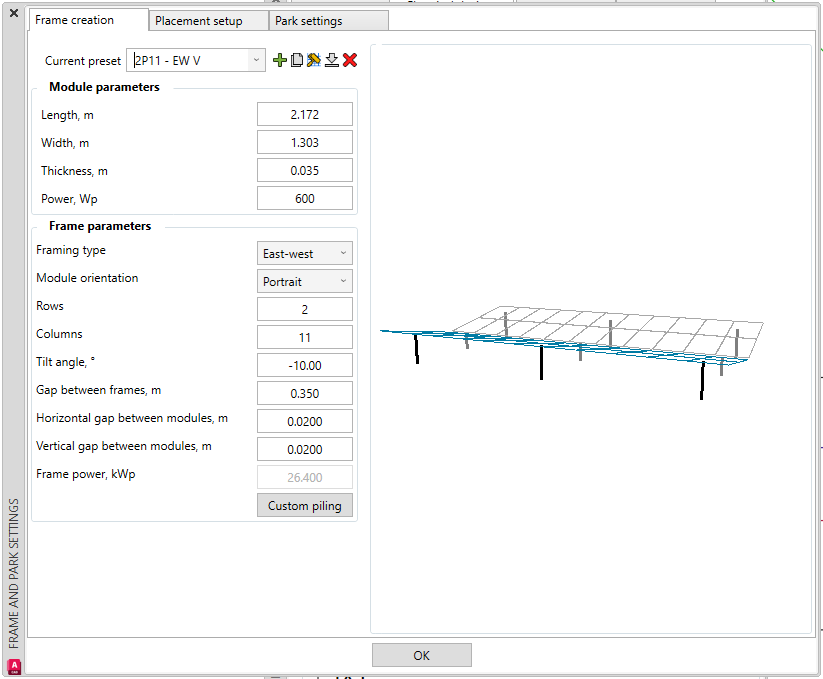

En la ventana Frame and Park settings, en la pestaña Frame creation.
Como
Al seleccionar el ángulo de inclinación Tilt angle, introduzca un signo negativo (-) precediendo el valor del ángulo para crear la forma en V.
Actualizaciones menores
-
El movimiento de tierras Ground Grading para unidades imperiales ha cambiado a yardas cúbicas yd³.
