Separación de cables
Para poder sacar el máximo provecho al diseño de cableado para construcción, es importante poder especificar los detalles de distribución del cableado bajo tierra.
-
¿Cuál es la separación entre cables?
-
¿A qué profundidad se deben colocar los cables?
-
¿Cuántos cables se deben colocar a cada altura?
Estos factores afectan tanto a las dimensiones de zanja como al dimensionado del cable. Estos detalles permiten un cálculo más preciso de la capacidad (amperaje) del cableado disponible.
La herramienta Cable separation se usa para cualquier cable que se haya generado a lo largo de una zanja. Los parámetros que se definan se usarán para colocar cables tanto si se escoge generación en 2D como en 3D. Aún mejor, ahora se puede ver la separación de cables cuando se miran en CAD.
Donde

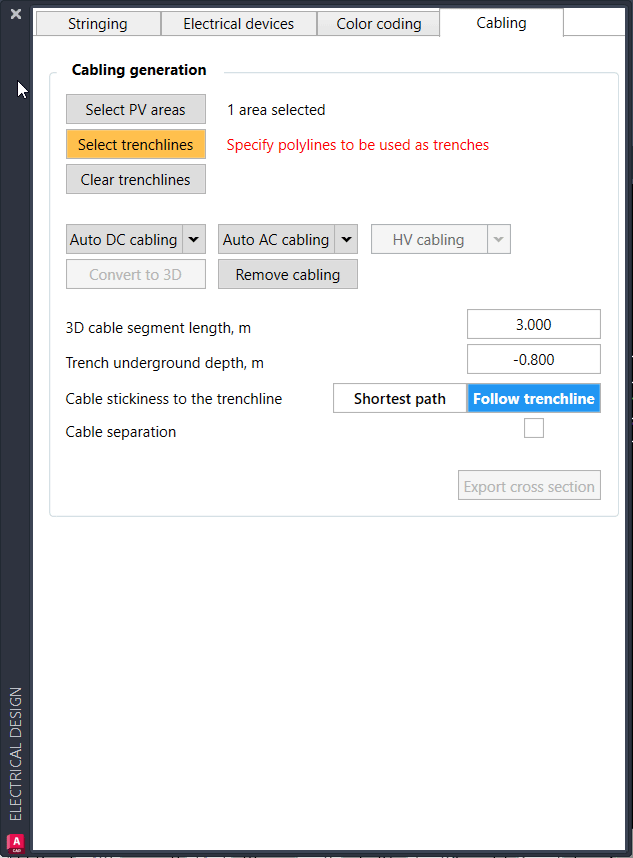

En la ventana Electrical Design, en la pestaña Cabling, habilitando la cajita Cable separation.
Como

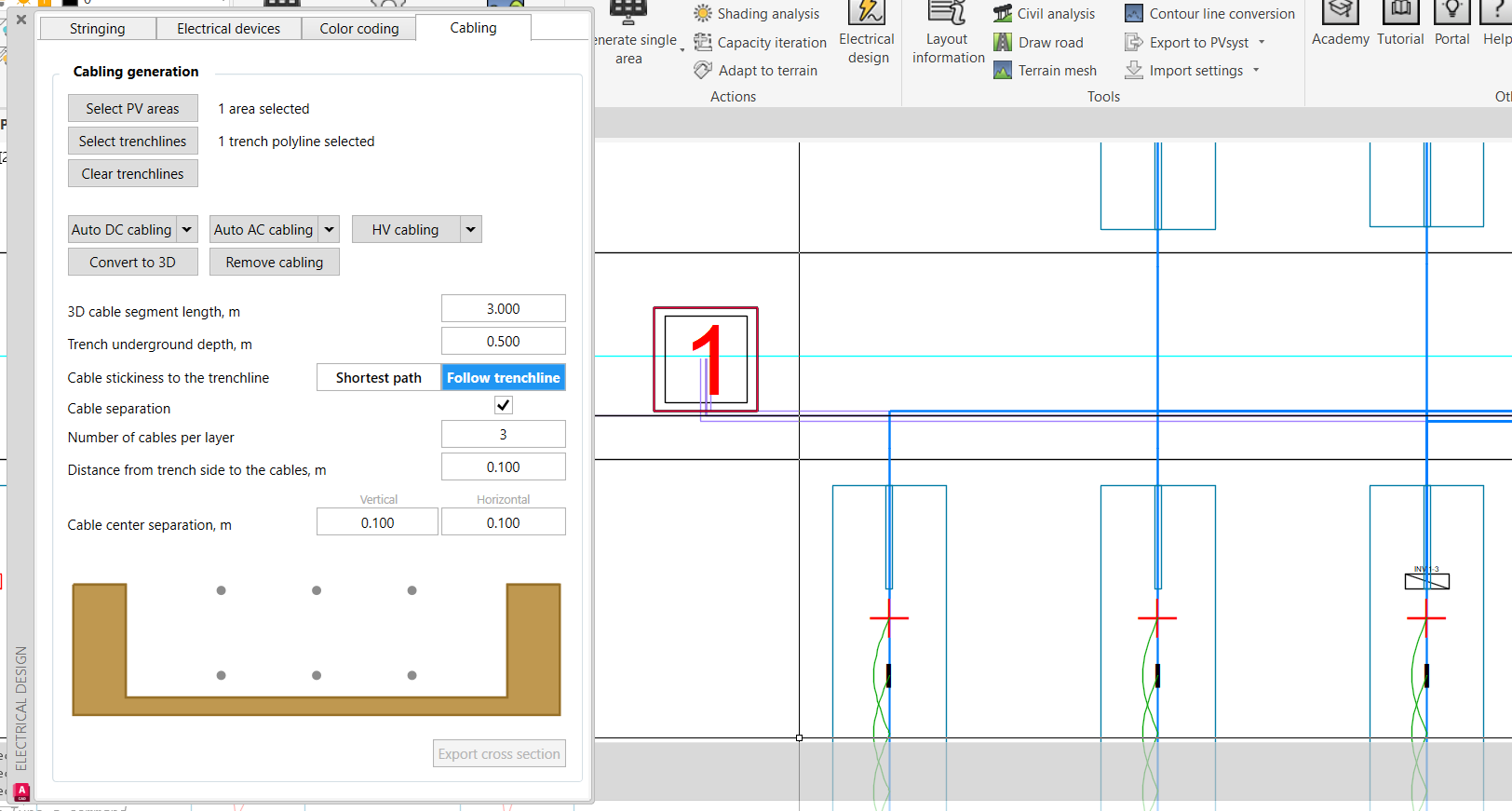

Se pueden definir los espaciados vertical y horizontal entre cables, además del número de alturas. Al pulsar Generate, los cables se colocarán acorde a dichos parámetros. También se puede pulsar Convert to 3D para que la zanja se adapte al terreno. ¡Pero hay aún más! Pulsando Export cross-section y seleccionando un punto en la zanja, se mostrará la sección transversal de zanja en dicho lugar.
Orden del etiquetado eléctrico (Labelling)
Ahora se pueden reordenar, e incluso ocultar, los distintos componentes del etiquetado eléctrico. De momento, está operativo para el etiquetado de strings, y se actualizará para otros dispositivos en futuras versiones.
Donde

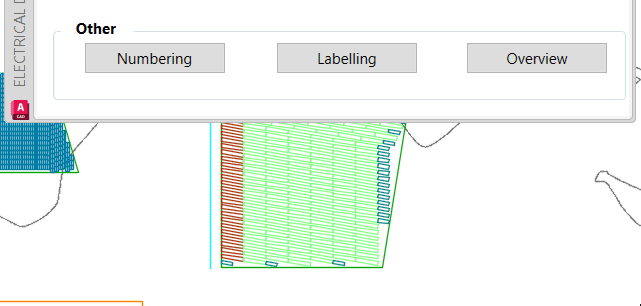

En la ventana Electrical Design, en la pestaña Electrical devices, pulsando Labelling.
Como
Pulsando el componente en la etiqueta del string. Se puede mover su posición relativa en la etiqueta usando las flechas. Para ocultar (o volver a mostrar) el componente, utilice el icono de bombilla. Se puede usar esta herramienta, tanto cuando se generan nuevos dispositivos eléctricos, como para modificar etiquetas de dispositivos eléctricos existentes usando el botón Update.
Módulos FV en vertical

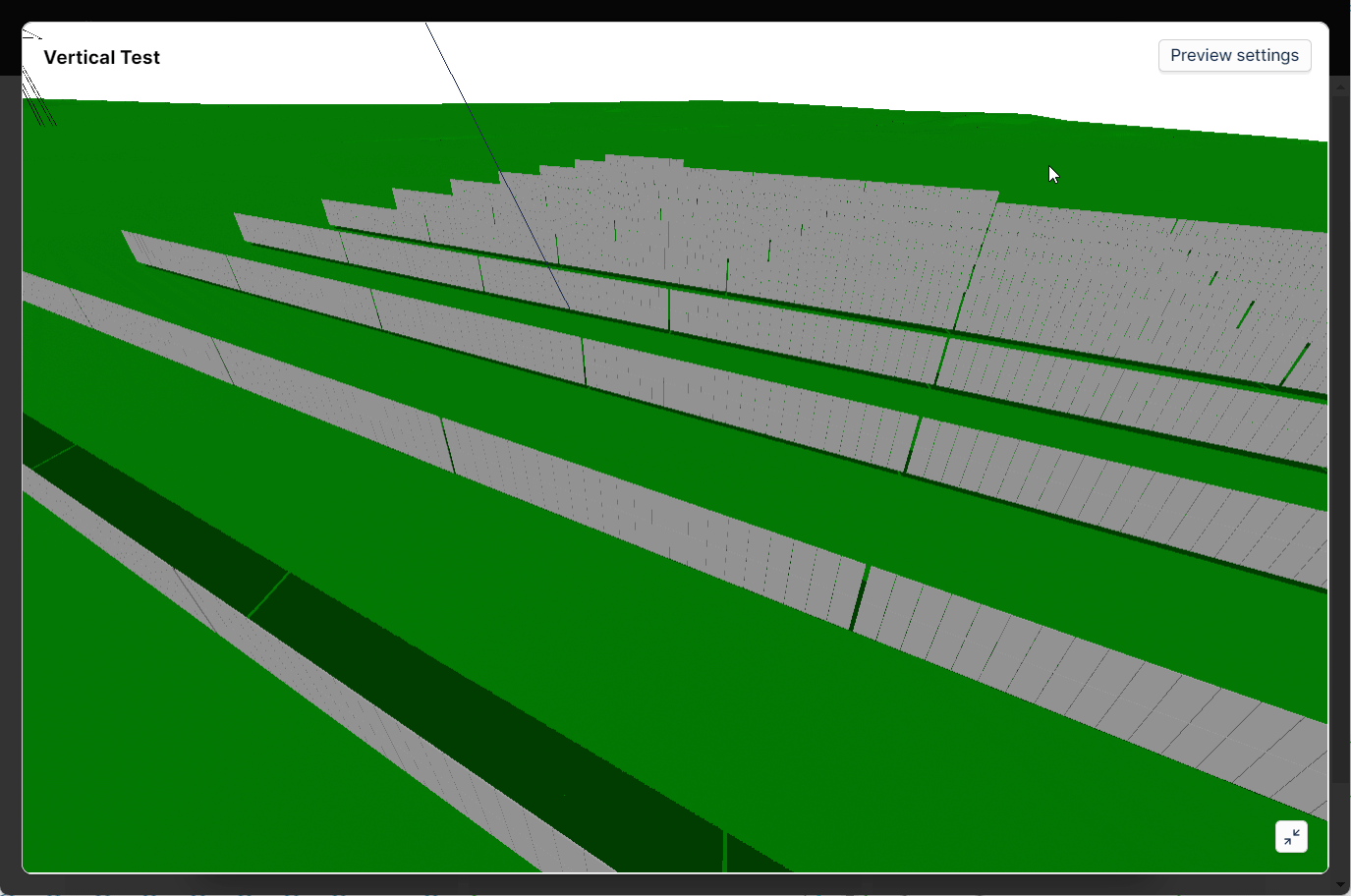

Como otra de las mejoras para el uso de PVcase GroundMount en aplicaciones agrivoltaicas, ahora se permite incrementar el ángulo de inclinación de los módulos hasta que quedan verticales.
Donde
En la ventana Frame and Park settings, en la pestaña Frame creation.
Como
Escriba un ángulo de inclinación (Tilt angle) de hasta 90° como parámetro de mesa (Frame parameter). El azimut también se puede incrementar ahora hasta 90°, para situaciones en las que se quiera una orientación Este-Oeste de las mesas.
Nota: Algunas visualizaciones en las ventanas quedan deshabilitadas a ángulos altos.
