Los desarrolladores han añadido un montón de funcionalidades nuevas en las últimas semanas. Vamos a revisarlas de una en una.
Potencia AC para dispositivos eléctricos
En lo que se refiere a una planta fotovoltaica, la corriente alterna (AC) es tan importante como la corriente continua (DC). De hecho, se podría decir que no hay Alta Tensión sin AC/DC.*
Donde
En la ventana Electrical design, en la pestaña Electrical devices, ya puede ver la potencia CA (AC Power) en kW para cada inversor.
Como
Simplemente, escribe la potencia CA del inversor. Una vez se adjunten los strings al inversor, podrá ver su ratio DC/AC ratio en Electrical Overview. Además, la potencia CA de cada inversor se podrá también cambiar a posteriori, simplemente pulsando botón derecho sobre el inversor en cuestión.
Actualización para la agrupación de árboles
La herramienta para la generación agrupada (Batch create) de árboles vuelve a funcionar correctamente. Ahora tendrá en cuenta la altura definida por el número y el diámetro de la circunferencia. E incluso está disponible para crear pinos.
Donde
En la ventana Shading objects, seleccionando como objeto Tree (simple o pine), y pulsando Batch create.
Como

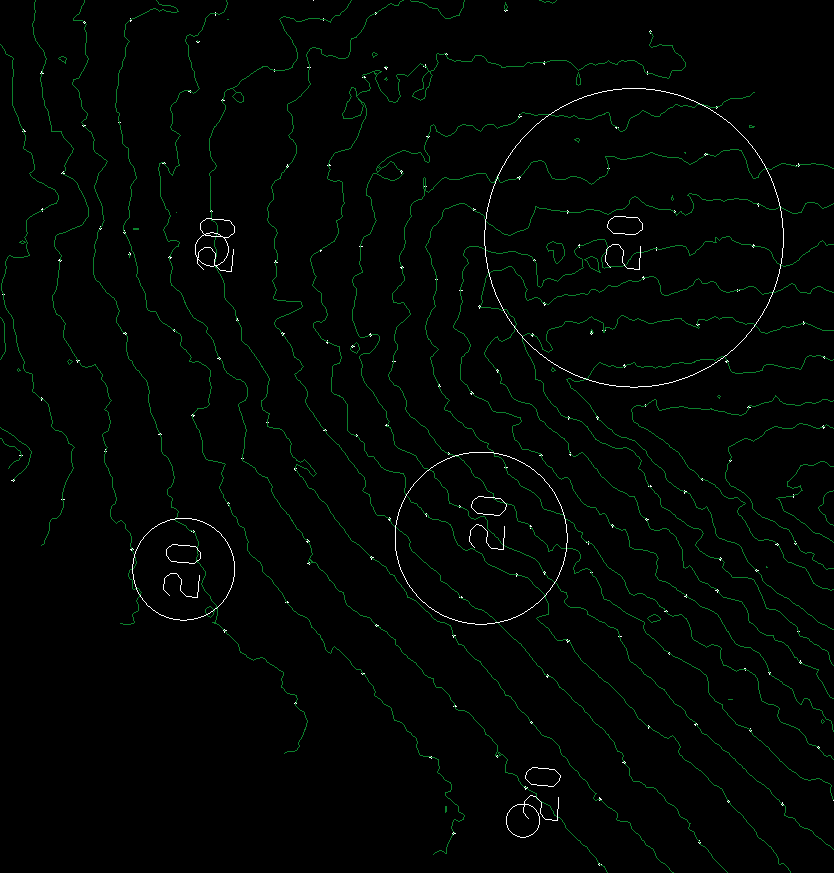

Seleccione el objeto que indica el límite exterior del árbol y a continuación el número indicando la altura. El diámetro del árbol se escalará para encajar el objeto.
Cableado
El algoritmo de GM está programado para encontrar el camino más corto para el cableado. Pero hay veces en que eso, no es lo que desea el diseñador. En dicho caso, existe una nueva opción para que obligar a que el algoritmo se "adhiera" a las zanjas. De esta manera el cable sigue la ruta predilecta.
Donde

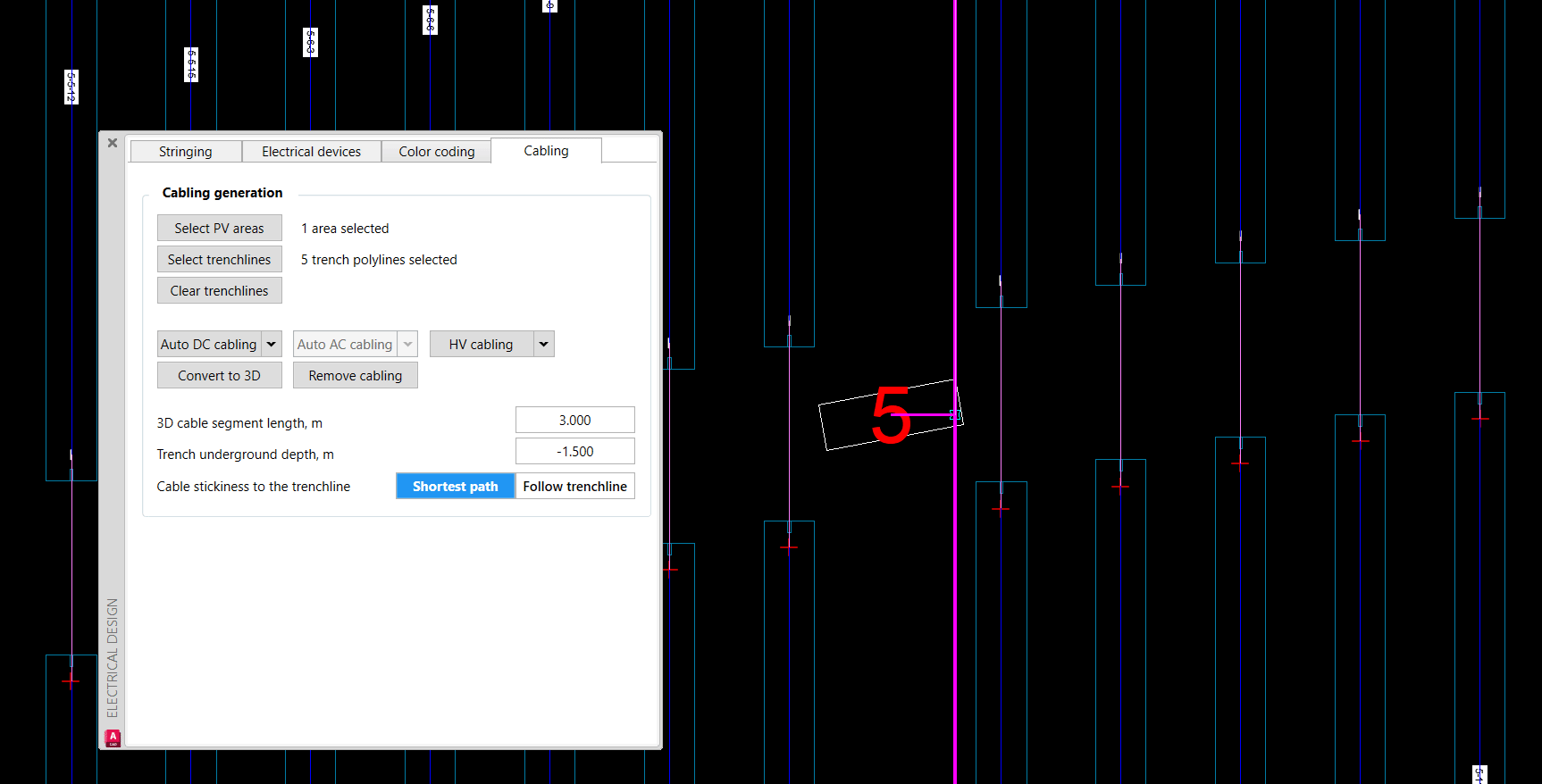

En la ventana Electrical design, en la pestaña Cabling, escoja el grado de adherencia a la zanja (stickiness to the trenchline). Hay dos opciones, el camino más corto (Shortest Path, opción existente hasta ahora) o seguir la zanja (Follow trenchline, nueva opción priorizando la zanja).
Como
Una vez seleccionado el grado de adherencia, genere el cableado como de costumbre.
Visualización seguidor bifila
Para facilitar la visualización de las restricciones para un seguidor bifila, hemos añadido más información en vista de detalle. Para cada par de seguidores, ahora se puede ver la diferencia de ángulo en las dos direcciones. Esto hará más sencillo encontrar problemas cuando se está haciendo diseño con seguidores bifila.
Donde
En la ventana de Civil analysis, en la pestaña Slope analysis y pulsando Show details.
Como

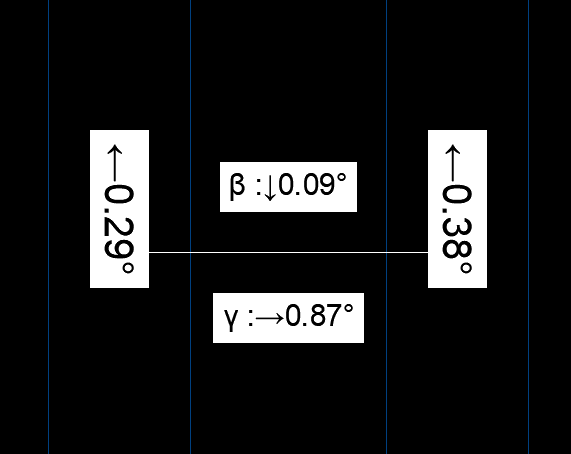

El valor β representa la diferencia de pendiente en la dirección norte-sur entre los dos seguidores. El valor γ representa la pendiente en la dirección este-oeste entre los dos seguidores. La flecha indica la pendiente referenciada al seguidor con motor.
Colores en el diseño eléctrico
¿No tiene suficientes colores para cubrir hasta el enésimo inversor? No tema, ahora puede añadir más colores por fila y también habilitar la selección aleatoria de los mismos.
Donde

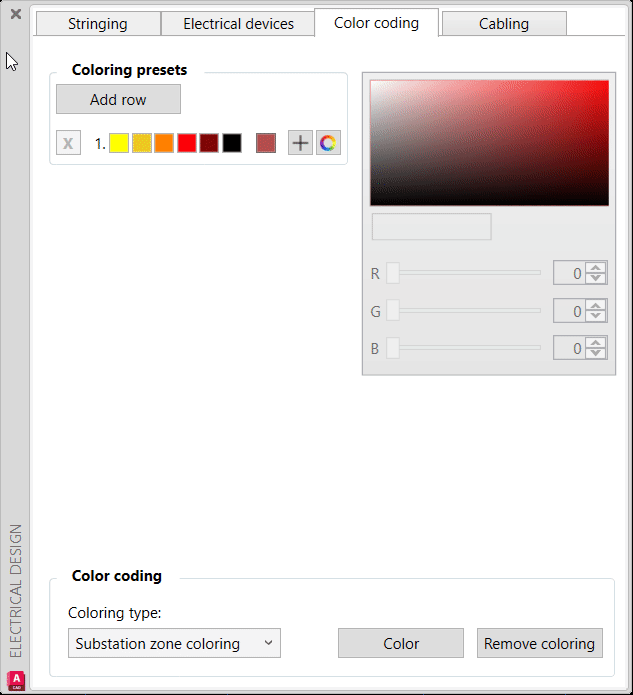

En la ventana Electrical design, en la pestaña Color coding.
Como
Puede añadir hasta 18 colores por fila, y usar el botón círculo de colores para escoger los colores sin esfuerzo.
Importar archivos KML
¿Tiene algún diseño guardado como archivo KML o KMZ de Google Earth? Ahora puede ser añadido al diseño geo-referenciado de forma rápida y sencilla.
Donde

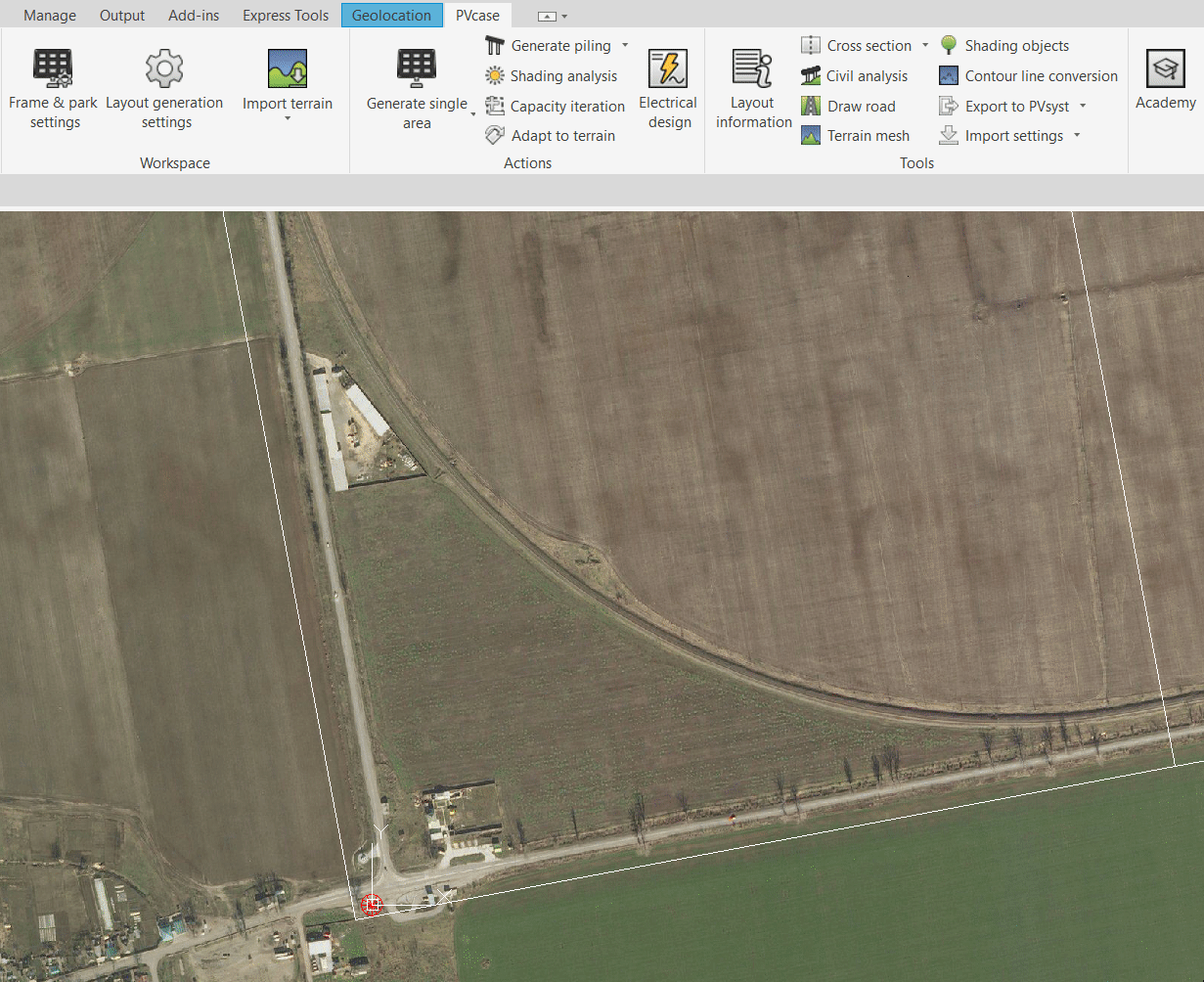

Pulse el menú desplegable en Import terrain, y seleccione Import KML.
Como
La información del archivo KML o KMZ se añadirá a su diseño en la capa "PVcase KML".
Agrupamiento
La función de agrupamiento hasta ahora creaba una nueva área en la capa PVcase PVarea. Ahora puede escoger mantener las mesas escogidas en el PVcase PVarea original, pero creando una polilínea cerrada alrededor de las mesas escogidas para su fácil posterior identificación.
Donde
En la línea de comandos, escribiendo "pvcasegrouping" y pulsando Intro.
Como
Después de escoger agrupar por capacidad o número de strings, puede escoger, crear una nueva PVcase PVarea, o simplemente crear una polilínea alrededor de los objetos seleccionados.
Esperamos que hagan buen provecho de estas nuevas herramientas
¡Hasta la próxima!
Otros cambios menores
-
Ahora se puede cambiar la localización (Location) y la importación del terreno (Terrain import) una vez ya ha sido completado.
-
Se ha incrementado la superficie que se puede importar usando Online Terrain Import a 200 hectáreas por descarga, y 5000 hectáreas por usuario por semana.
-
Para indicar localización, cuando busque por latitud y longitud, pulse Intro para definir ese lugar. Ya no necesitará escoger la localidad más cercana.
-
Al generar hincas (Generate piles) ahora existe la opción de escoger entre polilíneas 3D u objetos 3D.
Actualización 2.27.0.36
-
Cambiar dispositivos eléctricos (Electrical devices) a otro dispositivo principal (Change Parent Device).
-
Cambiar los colores para la indicación de restricciones en seguidores bifila.
Actualización 2.27.0.57
-
Para sistemas Este-Oeste se incrementa el rango aceptable para la distancia horizontal y vertical entre filas a 3 metros, pensando en sistemas agrivoltaicos.
-
Corrección de erratas y cambios menores.
*Es increíble que hayamos llegado tan lejos sin nunca hacer una referencia a AC/DC.
