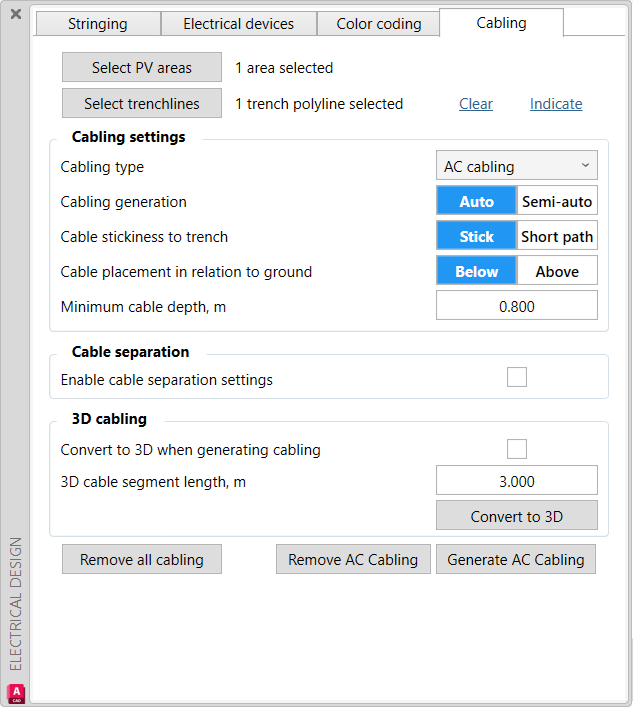

Actualización de la ventana de cableado
Hemos realizado cambios a la interfaz gráfica de cableado eléctrico. Ahora, además de una mejor visualización, también el proceso de diseño es más intuitivo. Se trabaja de arriba hacia abajo en la ventana con el objetivo de generar el cableado.
También se han añadido nuevas opciones:
-
Indicar zanja - muestra las zanjas que ya están seleccionadas, para que se vea claramente cuáles se van a usar para la generación de cables.
-
Cable debajo o encima del terreno - define si los cables se colocarán bajo tierra o en el aire (bandeja, CAB).
Done
En Electrical Design, pestaña Cabling.
Como
La nueva interfaz gráfica ahora más intuitiva indica el orden de los pasos para seleccionar zanjas, tipo de cable, separación entre cables y generación de los mismos.
Etiquetado de los dispositivos eléctricos
Para permitir al usuario más flexibilidad en la selección del etiquetado, hemos habilitado el etiquetado de dispositivos eléctricos. Además, ahora también se puede modificar la etiqueta del Transformador / Inversor Central.
Donde

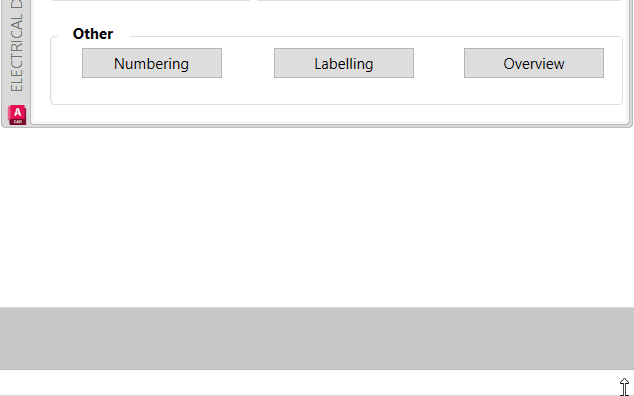

En la ventana Electrical Design, pestaña Electrical devices, abriendo la interfaz Labelling.
Como
Al igual que para los Strings, pulse cualquier parte de la etiqueta para editarla. También puede cambiar el orden y apagar / encender los componentes en la etiqueta. El prefijo del Transformador / Inversor Central también es editable.

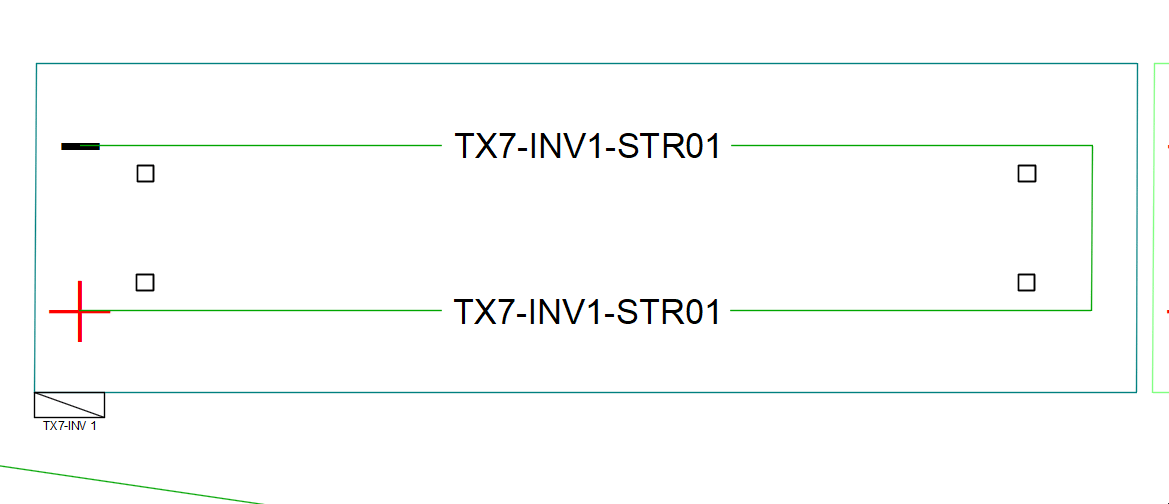

Cambiar la polaridad después de diseñar
¿Alguna vez ha completado el diseño eléctrico, incluyendo dispositivos y etiquetas, y ha notado que había algunos Strings con la polaridad invertida? No sufras, estamos aquí para ayudar.
Donde
Seleccione los Strings erroneos y pulse botón derecho.
Como
Vaya al menú PVcase y seleccione Reverse String Direction.
Consistencia en el alineamiento
Era necesario un proceso más consistente para todas las acciones en que se pide especificar una línea de alineamiento. Por ello hemos actualizado todos estos comandos para que sigan el mismo proceso. Esperamos que esto reduzca los casos de disonancia cognitiva y le permita mayor fluidez y consistencia cuando ejecute estas acciones.
Donde
Cualquier comando que requiera de una línea de alineamiento.
Como
Cuando el comando pida que especifique la línea de alineamiento, puede seleccionar un objeto existente of pulsar INTRO (en lugar de ESC) para crear una.
