PVcase dispone de la funcionalidad para crear estas secciones de manera automatica:
Sección del perfil (Cross-section)

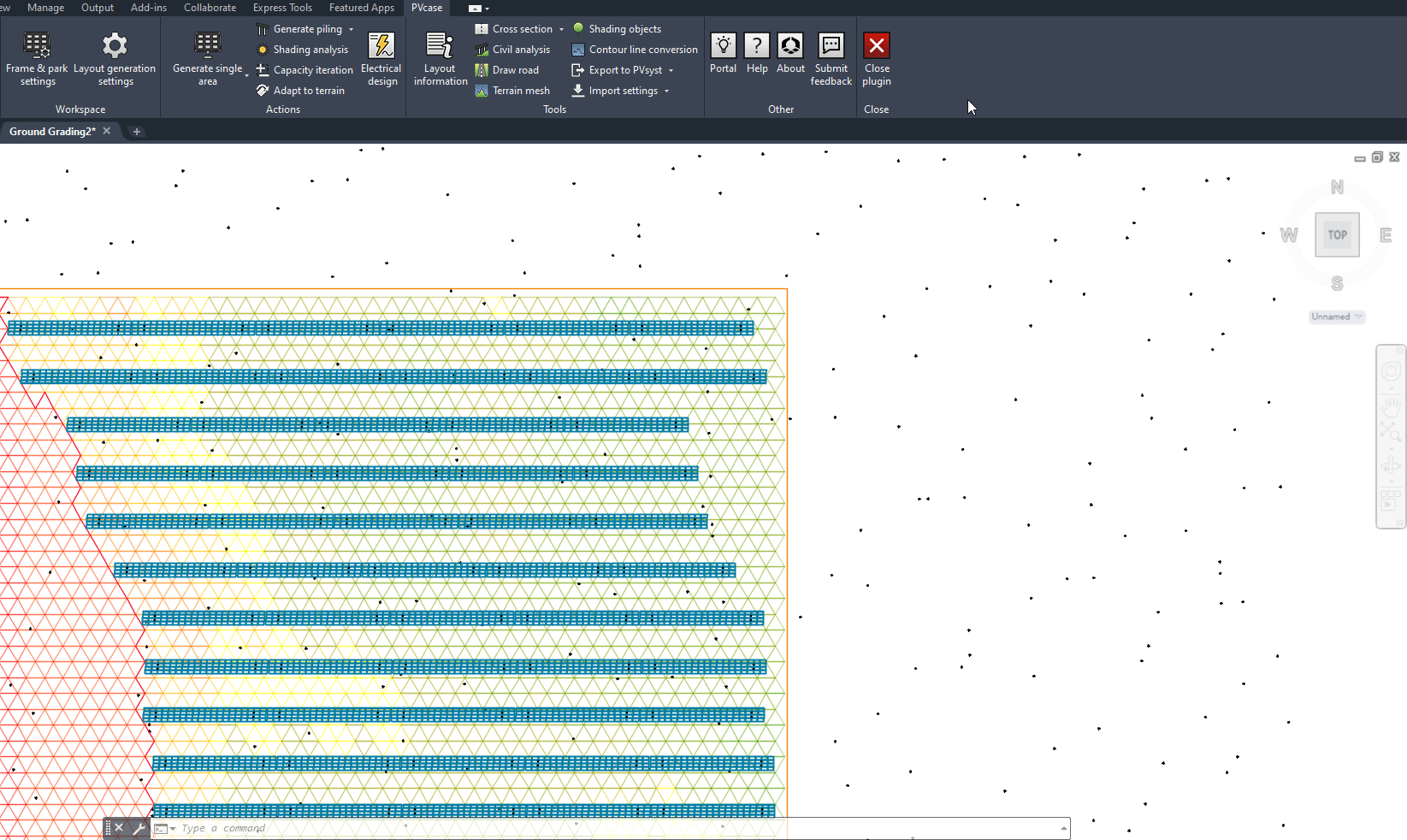

Después de hacer click sobre el botón de Cross-section, se presentan 2 opciones:
Sección del perfil del terreno (Terrain) se utiliza para realizar perfiles del terreno en la parte del área que nos interese evaluar. Los pasos siguientes serían:
-
Seleccionar el primer punto de la sección.
-
Seleccionar el segundo punto de la sección.
-
Seleccionar el punto de localización de la sección - necesitaremos clicar en un área vacía próxima al dibujo donde queramos colocar el perfil.
🛈 En el caso de realizar secciones únicamente sobre el terreno, es posible realizarlas en cualquier dirección. Esto no es posible con la opción conjunta de terreno y mesas.

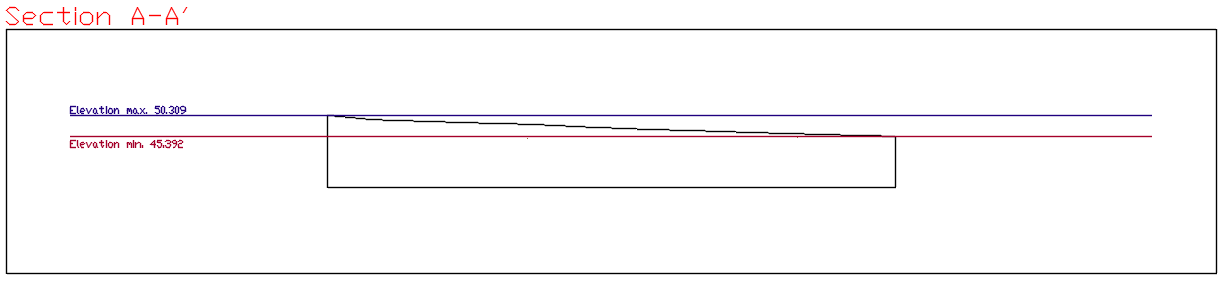

A continuación se muestra un ejemplo del perfil obtenido:
Sección del perfil del terreno y las mesas (Frames & terrain). En este caso, además del terreno, será posible ver la posicion relativa de las mesas fotovoltaicas. El proceso, es ligeramente distinto:
-
Seleccionar la PVarea. En función del tipo de sistema, la sección solo podrá dibujarse en una dirección:
-
Estructura fija. Dirección vertical, perpendicular a la mesa.
-
Seguidores. Dirección horizontal, perpendicular a la mesa.
-
-
Seleccionar el primer punto de la sección.
-
Seleccionar el segundo punto de la sección.
-
Seleccionar el punto de localización de la sección - necesitaremos clicar en un área vacía próxima al dibujo donde queramos colocar el perfil.

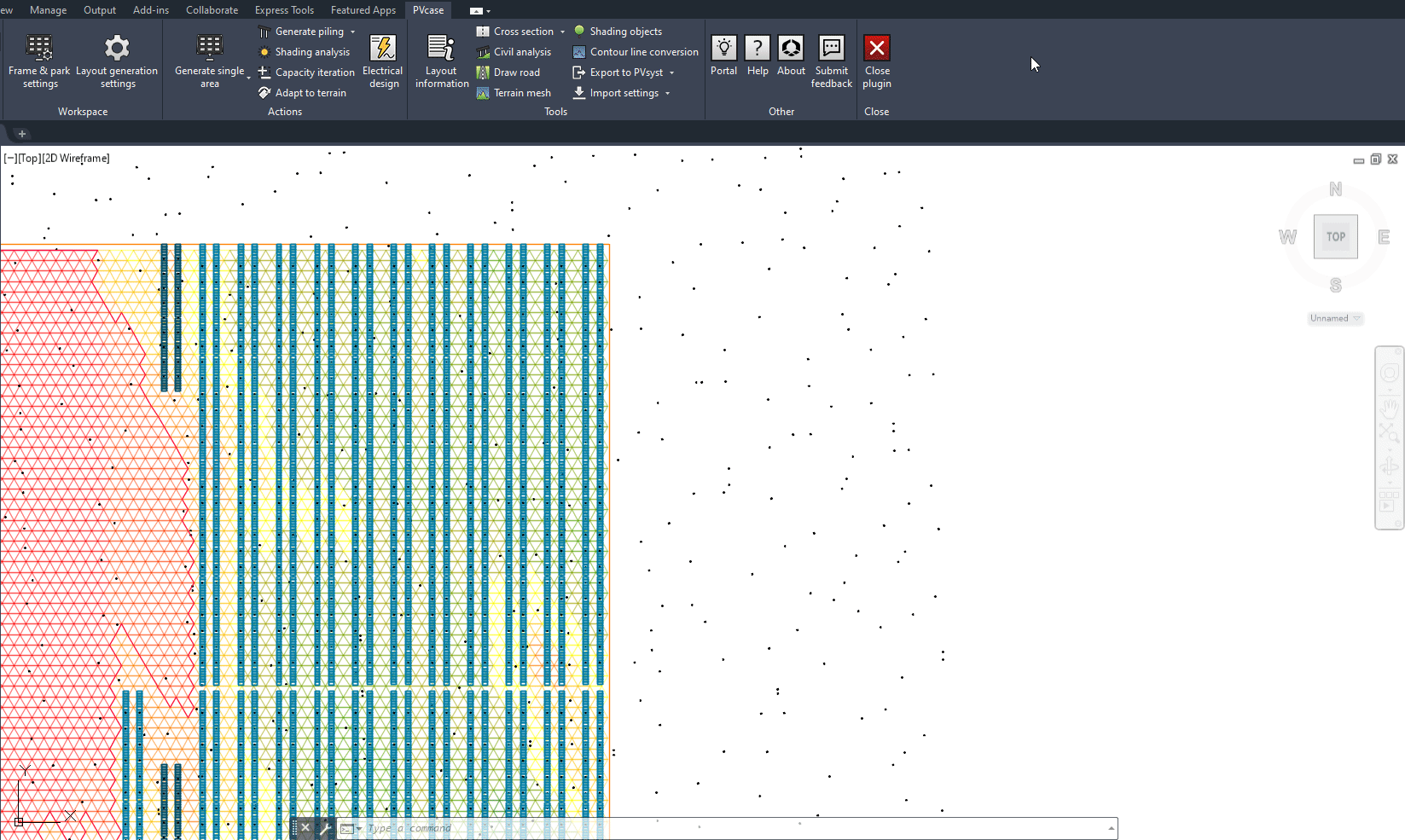

A continuación, se muestra en ejemplo del proceso para el caso de seguidores:

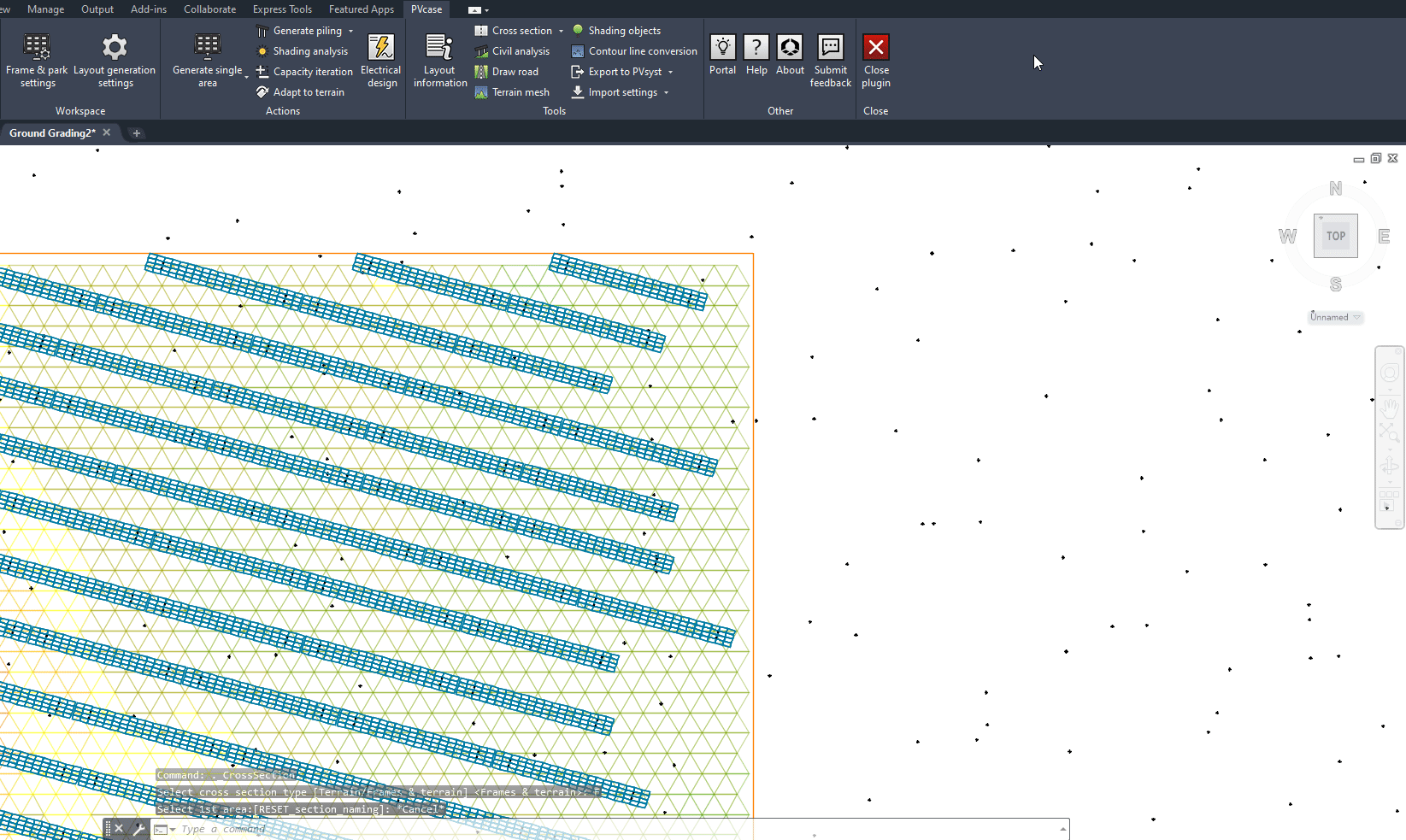

En el siguiente ejemplo, se realiza una sección sobre un sistema de estructura fija con azimuth:
🛈 Las secciones de terreno y mesas solo es posible dibujarlas de forma perpendicular a las mesas.

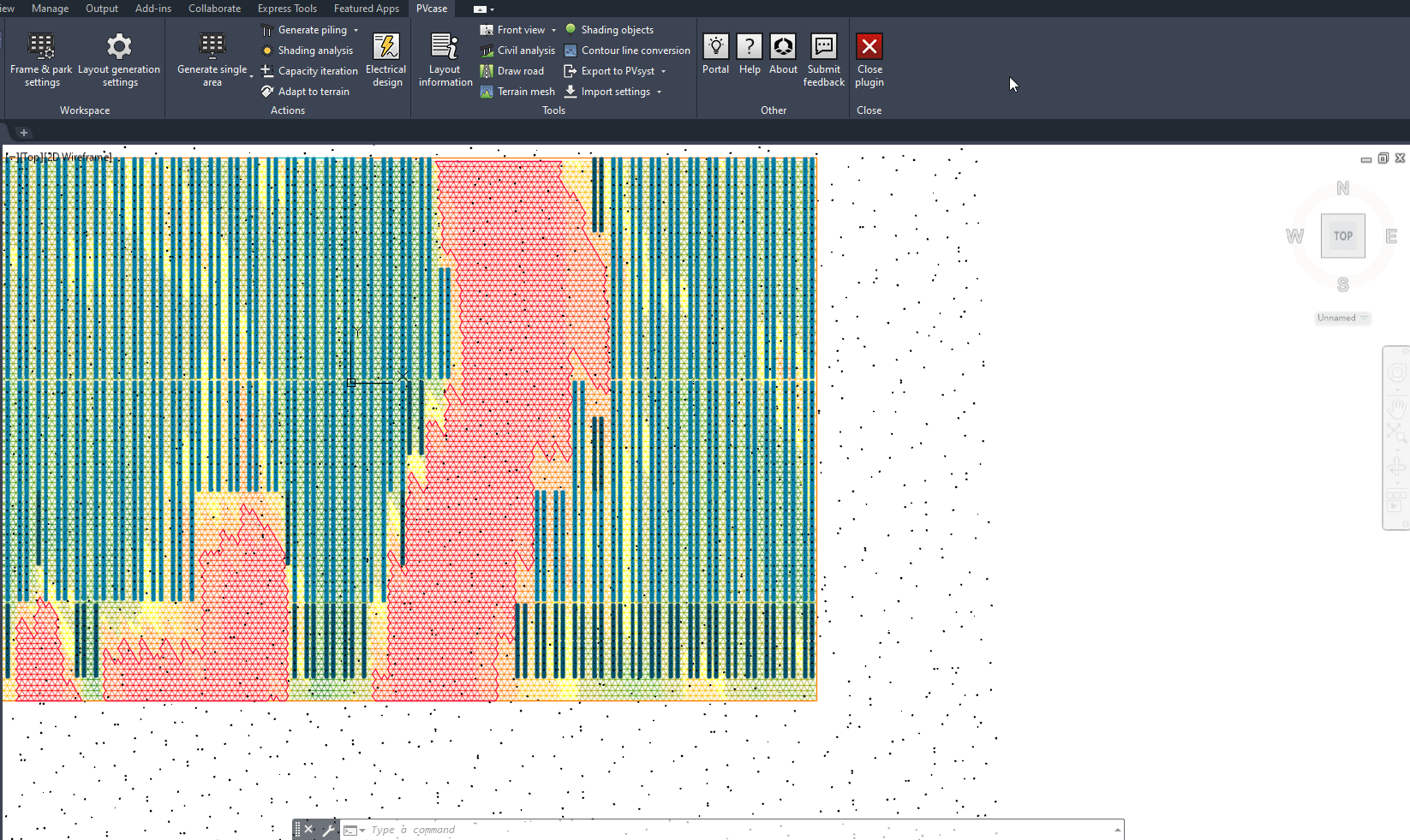

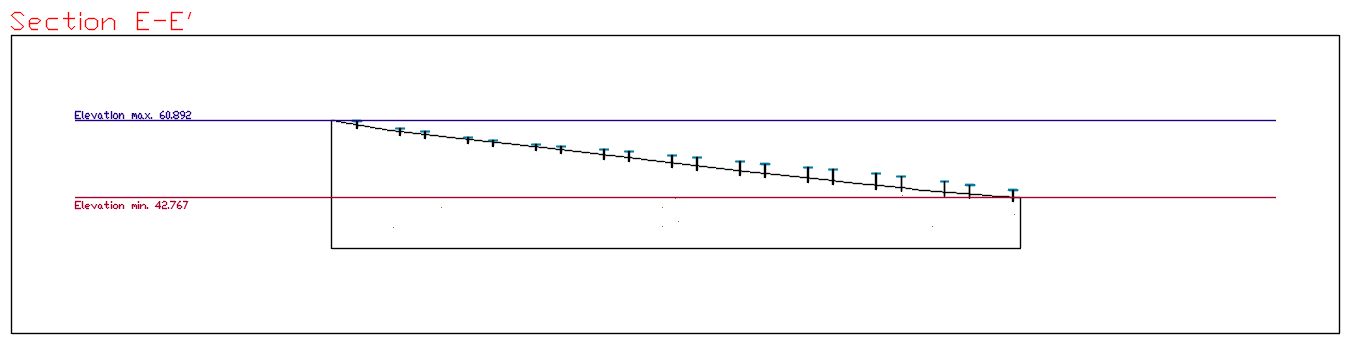

Se muestra el resultado obtenido a continuación:
Es importante recalcar que las secciones se actualizan automáticamente cuando se realiza algún cambio en el diseño. Podremos ver un cambio en las alturas, en la posición o incluso en el color de las mesas, si se está realizando el análisis de pendientes o de colisiones.

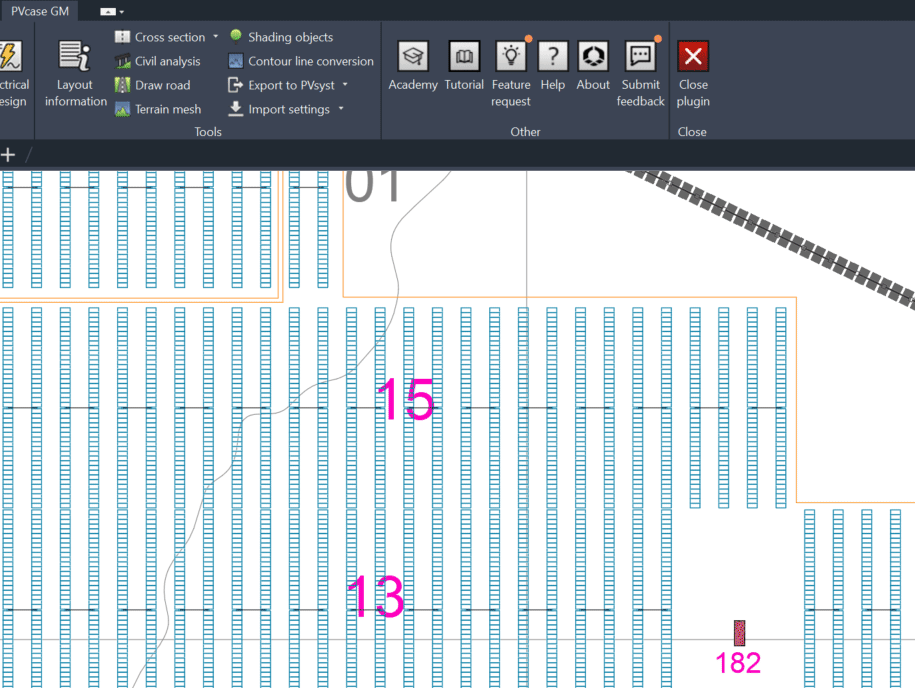

También es posible visualizar sobre el diseño, los puntos inicial y final de la sección realizada, nombrados en orden alfabético. Como se ha visto anteriormente, en el caso de estructuras fijas, la línea de corte se mantiene perpendicular a las mesas.
Vista Frontal (Front view)
La opción de vista fronta (Front view) nos permite realizar vistas de alzado de las mesas, pudiendo realizar una comprobación visual de las alturas de cada punto con respecto al terreno. El proceso de creación es el siguiente:
-
Seleccionar el primer punto de la vista de alzado.
-
Seleccionar el segundo punto de la vista de alzado.
-
Seleccionar el punto de localización de la sección - necesitaremos clicar en un área vacía próxima al dibujo donde queramos colocar la vista de alzado.

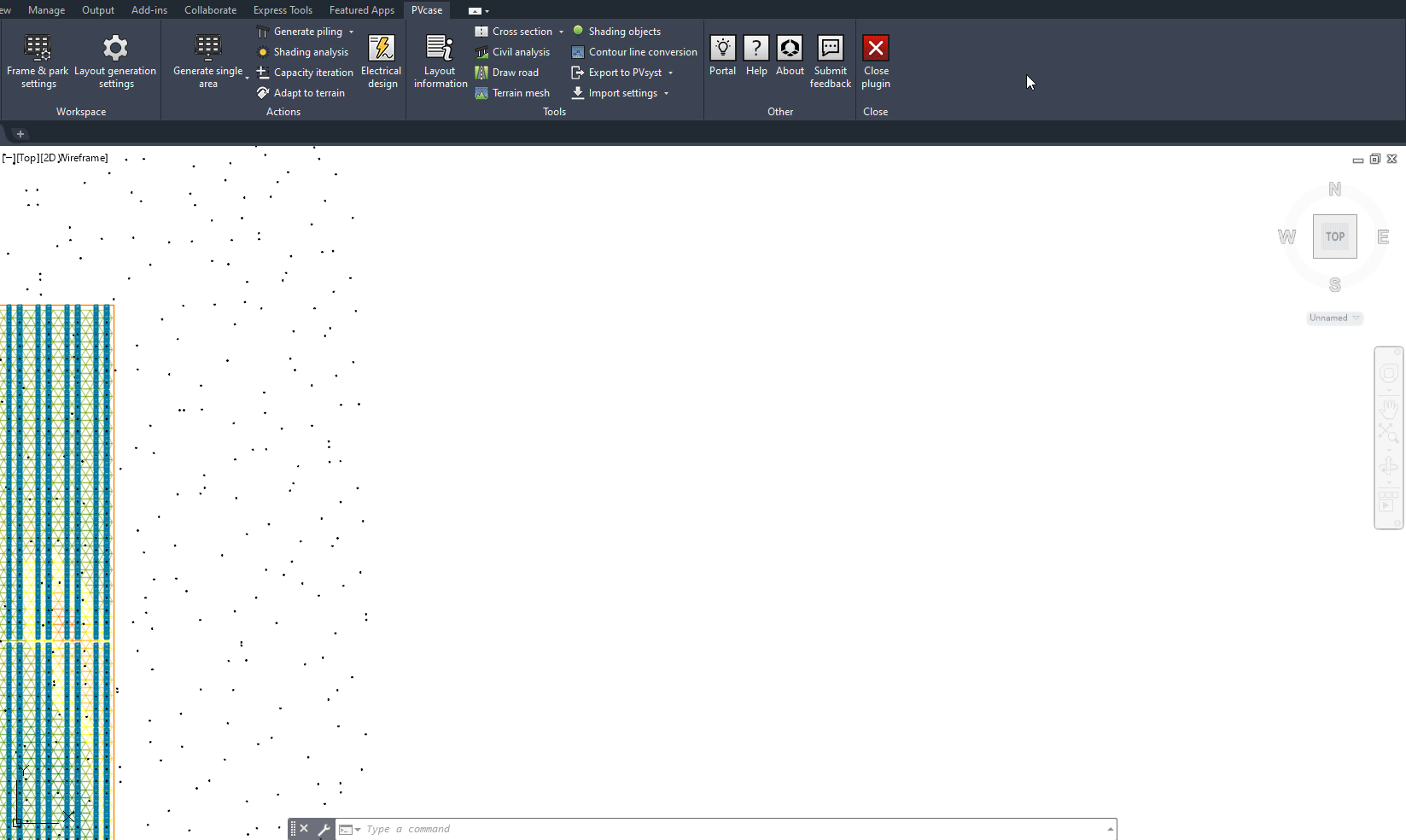

A continuación se muestra un ejemplo para seguidores a un eje:
En el ejemplo siguiente, se muestra el caso para estructuras fijas.
De la misma forma que en el caso de las sección de perfil, las vistas frontales también se actualizan en función de los cambios del diseño.
🛈 La vista de alzado solo puede utilizarse de forma paralela a las mesas: horizontalmente en el caso de estructuras fijas y verticalmente en el caso de seguidores.
🛈 Sí la mesa tiene mucha inclinación, es posible que una parte de la mesa quede fuera de la línea de corte, y por tanto, es posible que la sección no muestra la totalidad de la mesa.

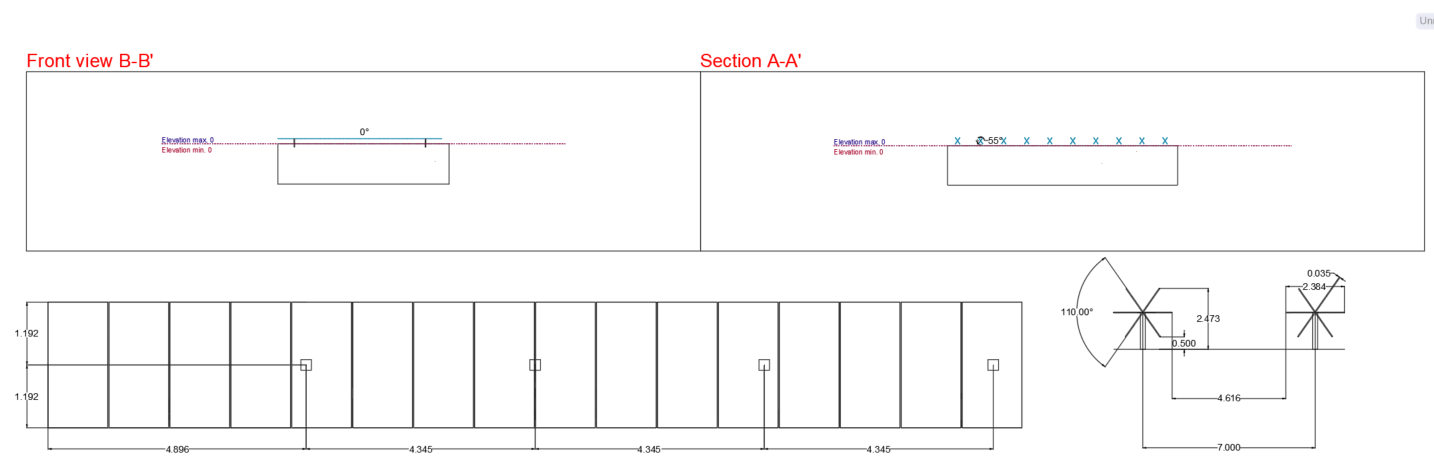

Project Details View

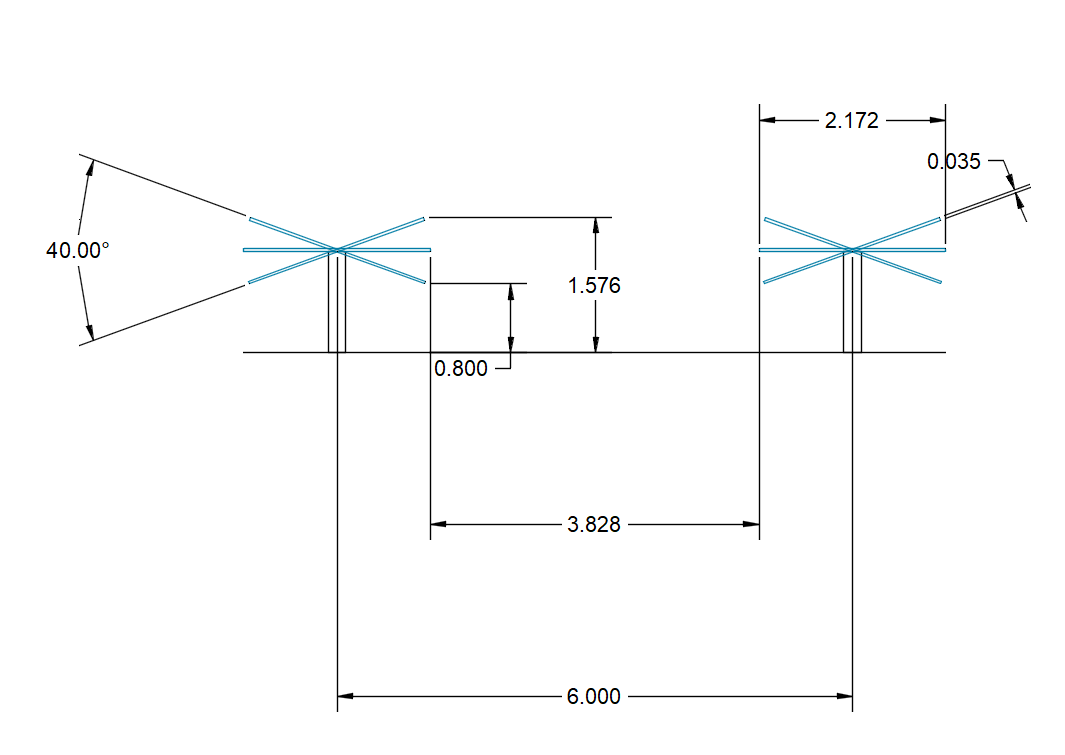

La función Vista de detalles del proyecto crea rápidamente una vista de elevación en terreno llano. Muestra información útil como la inclinación, el tamaño del módulo, etc. Esta vista detallada puede ser útil para la documentación del proyecto.
En el menú desplegable, seleccione Project view y elija un Marco del área fotovoltaica que le interese. A continuación, puede colocar la vista en el espacio modelo.
Frame Setout View

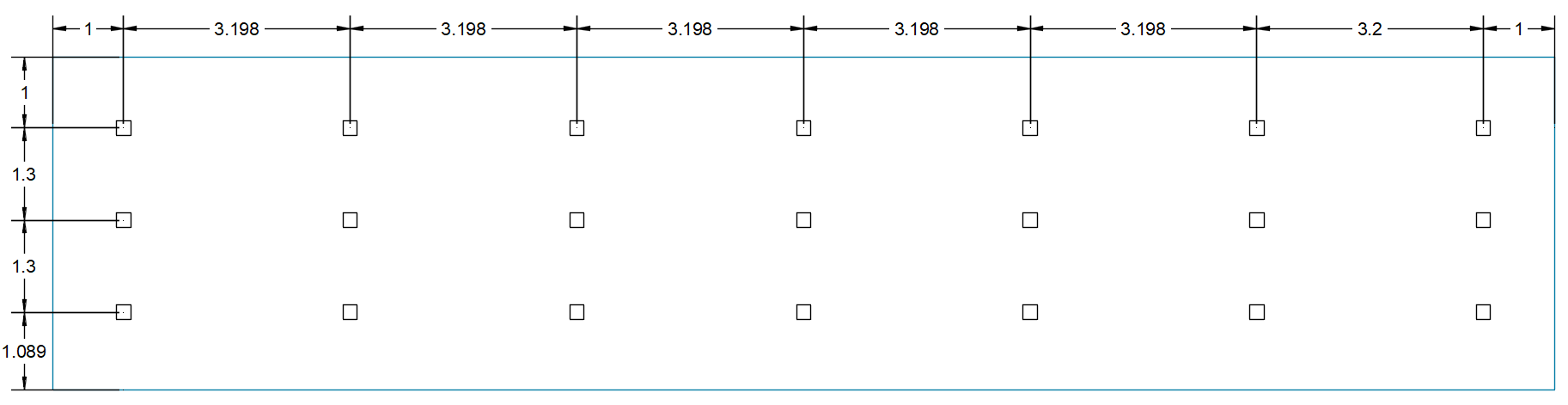

El Frame setout muestra la distribución de los postes en condiciones ideales, sin terreno. Esta información puede ser útil para establecer las ubicaciones de los postes sobre el terreno, y también para comprobar el posicionamiento de los postes entre sí.
