En este tutorial, se explicarán los pasos a seguir para crear un sistema Este-Oeste en un área PV.

Antes de generar las mesas, los parámetros de los menús Frame & park settings y Layout generation settings deben ser complimentados.

Frame and park settings

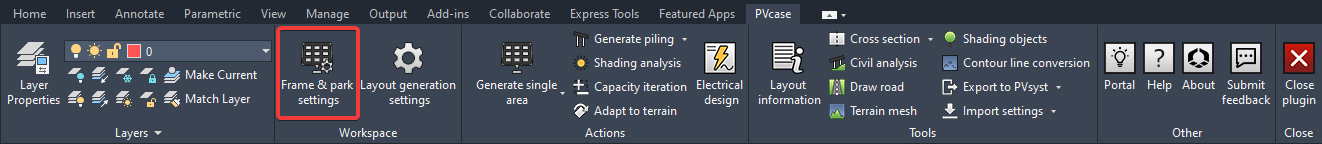

Para comenzar el diseño de un sistema con estructura fija Este-Oeste, primero necesitaremos definir las mesas y como colocarlas. Para ello se pulsa el menú Frame & park settings y en la ventana que se abre hay 3 pestañas a cumplimentar: Frame creation, Placement setup y Park settings.

Creación de mesas

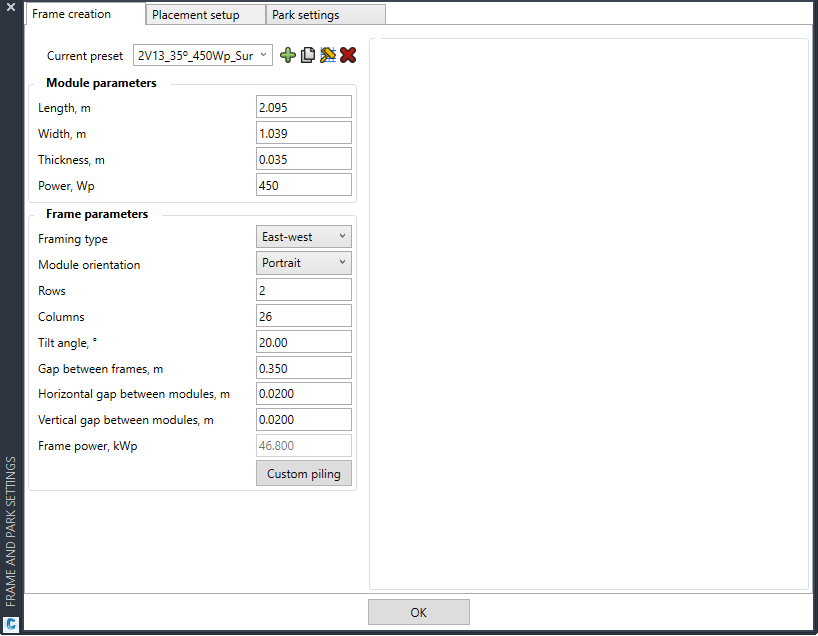

En el siguiente menú observamos distintos campos disponibles cuya funcionalidad es la siguiente:

Current preset - (Configuración actual). Para crear, guardar o borrar configuraciones previas. (todas las configuraciones presentes en el actual archivo .dwg, pueden ser importadas/exportadas a otros archivos .dwg.
Module parameters - (Parámetros del módulo). Para definir las dimensiones y la potencia del módulo fotovoltaico a utilizar.
Frame parameters - (Parámetros de la mesa). Para definir la configuración de la mesa, en lo relativo a número y distribución de paneles, orientación, inclinación etc...

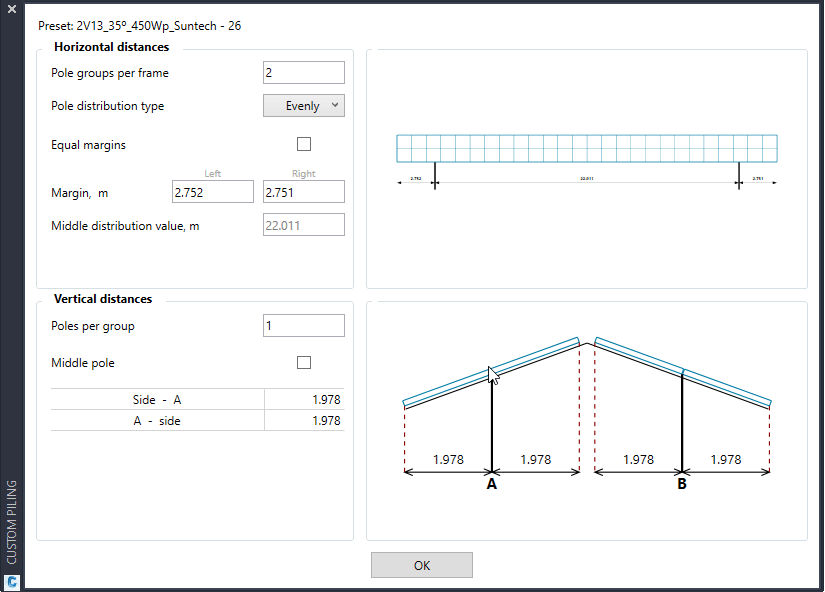

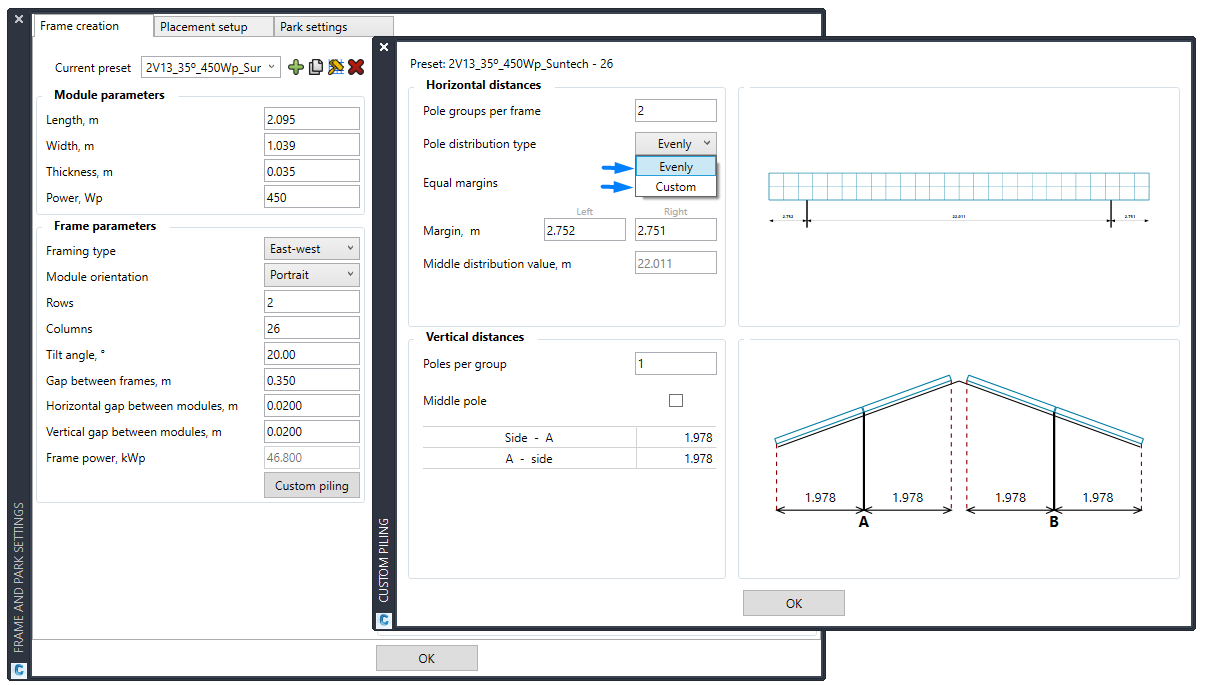

Custom piling - (Hincado personalizado). Para definir la distribución la colocación de los postes en la mesa. En "Horizontal distances" es posible hacer una distribución personalizada u homogénea de hincas a lo largo de la mesa. Con la opción "Custom" (personalizada), todas las distancias entre hincas deben ser definidas manualmente. Con la opción "Evenly" (homogénea), el software distribuye las hincas con la misma distancia entre ellas. En "Margin" se puede seleccionar si los márgenes se pueden editar manualmente o si deben permanecer igual. En "Middle distribution value" se mostrará la distancia calculada entre los postes extremos.

En "Vertical distances" se pueden añadir más hincas a lo ancho de la mesa y modificar la distancia entre las mismas. El siguiente vídeo muestra como personalizar las hincas a lo largo y ancho de la mesa:

Placement setup

En el menú de Placement setup, es posible ver todas las configuraciones creadas hasta el momento en el archivo, en función del tipo de sistema. PVcase permite elegir varias configuraciones de tal forma que la PV área se pueda completar de la mejor manera posible. Existen los siguientes menús disponibles:

Framing type - (Tipo de mesa). Para seleccionar el tipo de sistema deseado. En este caso será East-West.
Preset library - (Librería de configuraciones). Para elegir una o más de las configuraciones creadas en el archivo .dwg actual. Es posible seleccionar varias al mismo tiempo y definir un color para cada una (por defecto varios tonos de azúl serán usados).

🛈 En un área PV solo se pueden usar mesas que tienen la misma anchura (row count), ángulo de inclinación (tilt angle) y espacio de separación entre Este y Oeste( vertical gap between modules).

Park settings

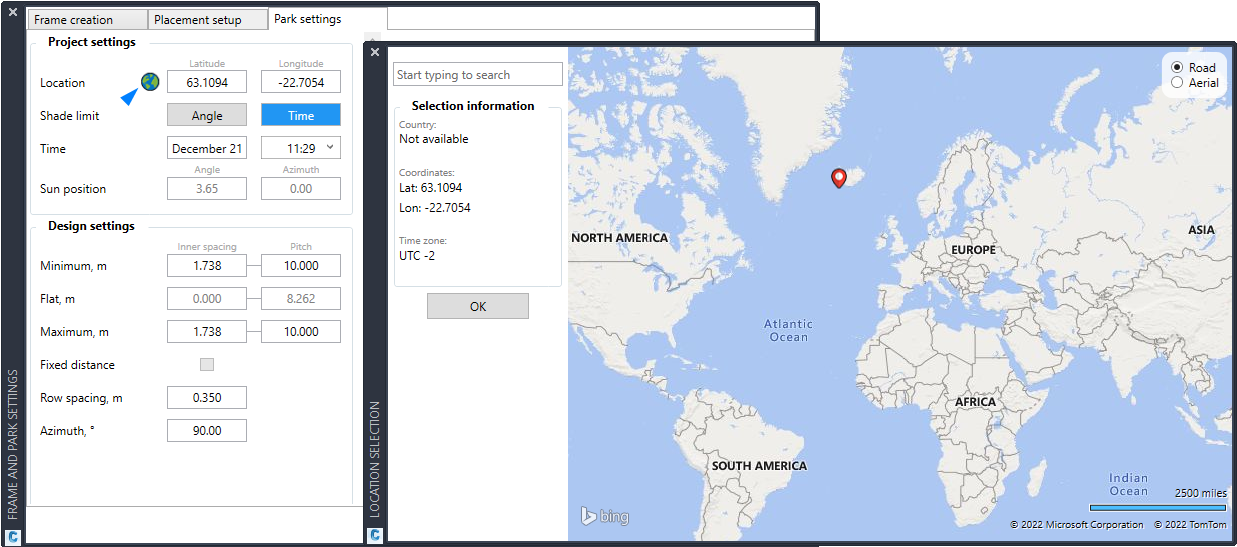

El menú de Park settings permite definir la forma en las que las mesas se colocan sobre el terreno. Este menú se divide en tres secciones distintas: Project settings, Design settings, y Height settings.

Project settings - Se define la ubicación geográfica de la instalación y el límite de sombreado.

• Location - Se pueden definir las coordenadas geográficas, buscar ciudad o región o colocar el pin donde queramos en el mapa.
  ​



• Conocida la localización, el software puede referenciar el ángulo solar a una determinada hora del día.

Design settings - se definen los parámetros para generación de mesas:

• Inner Spacing & Pitch - PVcase tomará el valor definido para el ángulo límite de sombreado (Shading limit angle), y calcula automáticamente la distancia entre hincas (pitch) y entre filas (inner spacing) necesaria para dicho ángulo límite. El mínimo y máximo pueden ser definidos manualmente. Otra opción sería definir manualmente el "row spacing" or "pitch distance" de referencia, y PVcase calculará el ángulo límite de sombreado correspondiente (si se esta usando la opción de ángulo y no de tiempo). Para optimizar la capacidad, las distancias también pueden ser restringidas definiendo el valor mínimo y máximo para pendientes de subida y bajada.

• Fixed distance - esta opción se selecciona para hacer un diseño con distancia constante entre filas independientemente de la inclinación del terreno. Es importante entender que en este caso existirán perdidas por sombreado entre filas.

• Row spacing - distancia entre mesas en la dirección Norte-Sur.

• Azimuth - modifica el azimut de las mesas, considerando el Sur como ángulo 0.

• Height settings - define como colocar las mesas sobre el terreno, considerando la altura en el punto más bajo de la mesa.

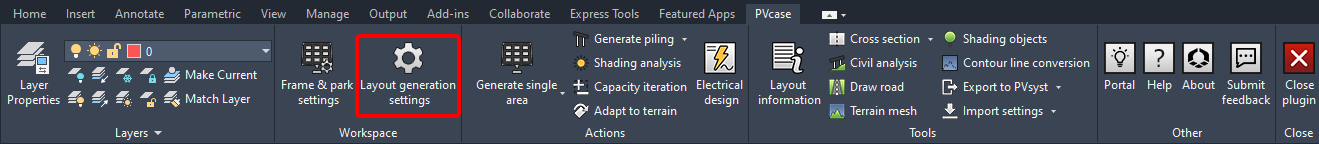

Layout generation settings

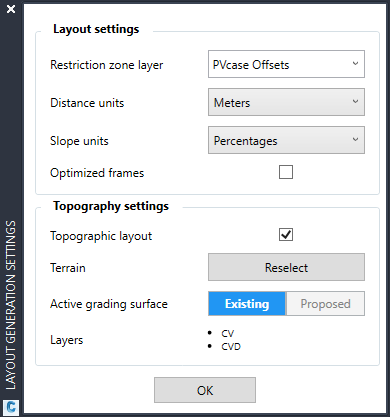

En el menú de Layout and generation settings (Configuración del diseño y generación) es posible realizar las siguientes selecciones:

• Seleccionar la capa que contendrá información sobre las áreas restringidas (Restriction zone layer). Los contornos cerrados que contenga esta capa serán evitados por PVcase para la colocación de mesas.

• Seleccionar las unidades en las que se mide la distancia (Distance units)(milímetros/metros o pulgadas/pies).

• Seleccionar las unidades en las que se mide la inclinación (Slope units) (grados o porcentaje).

• La opción de mesas optimizadas (Optimized frames) oculta la información en 3D a nivel de módulo fotovoltaico cuando no es necesario consultarla, permitiendo un funcionamiento más fluido de AutoCAD.

• La opción de diseño topográfico (Topographic layout) permite realizar la generación de mesas sobre un levantamiento topográfico (opción marcada), o en una superficie plana cuando la información del terreno no está disponible (opción desmarcada).

• El botón Select sirve para cargar la información topográfica del archivo .dwg en PVcase. Cuando ya existe una topografía cargada, el botón aparecerá como Reselect, y volviendo a pulsarlo será posible seleccionar otra información topográfica distinta o actualizada.

• En Active grading surface se puede eligir entre la topografía original (Existing) o la modificada/nivelada (solo disponible si se ha llevado a cabo el PVcase Ground grading (nivelación).

Defining boundaries and exclusion zones

Defining generation boundaries (PV areas)

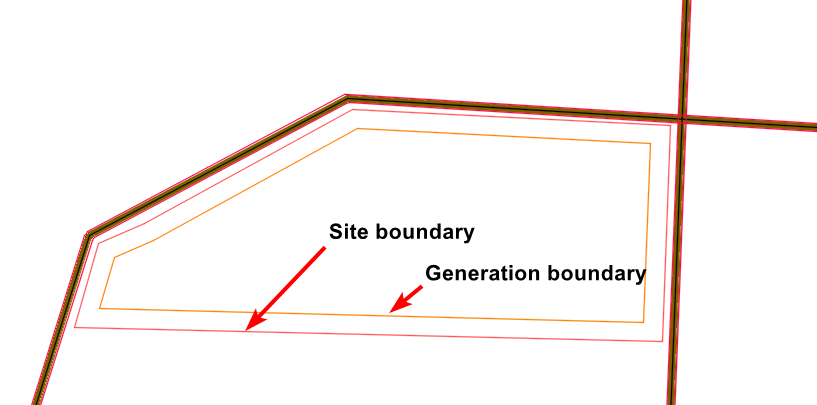

Las PV áreas son regiones definidas por una polilínea cerrada. Para crear el área en la cual se quieren colocar los paneles, es posible dibujar una polílinea con AutoCAD o cualquier otra forma de dibujo que de lugar a un contorno cerrado (por ejemplo, la herramienta para dibujar rectángulos.

Comúnmente, la PV área se define como un offset o desfase sobre sobre el límite de parcela. Es posible crear este contorno a una distancia específica utilizando el comando de AutoCAD DESFASE (OFFSET).
​

🛈 Es importante asegurarse de que la polílinea forma un contorno cerrado. Para ello, utilice el comando de cierre disponible en AutoCAD, tecleando la letra C en la línea de comandos mientras se está dibujando el contorno, y justo antes de proceder a cerrarlo. Otra forma segura de realizar la misma función es teniendo activadas las referencias a objetos presionando F3.

Solucionador de problemas en contornos cerrados

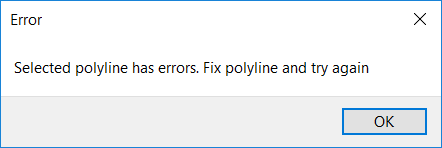

Cuando existen problemas en la PV área, aparecerá el siguiente mensaje de error:

Para solucionarlo, compruebe los distintos vértices del contorno, por si hubiera polilíneas que se cruzan entre sí, creando pequeñas superfices o incluso varios vértices superpuestos.

Definir zonas de exclusión (offset areas)

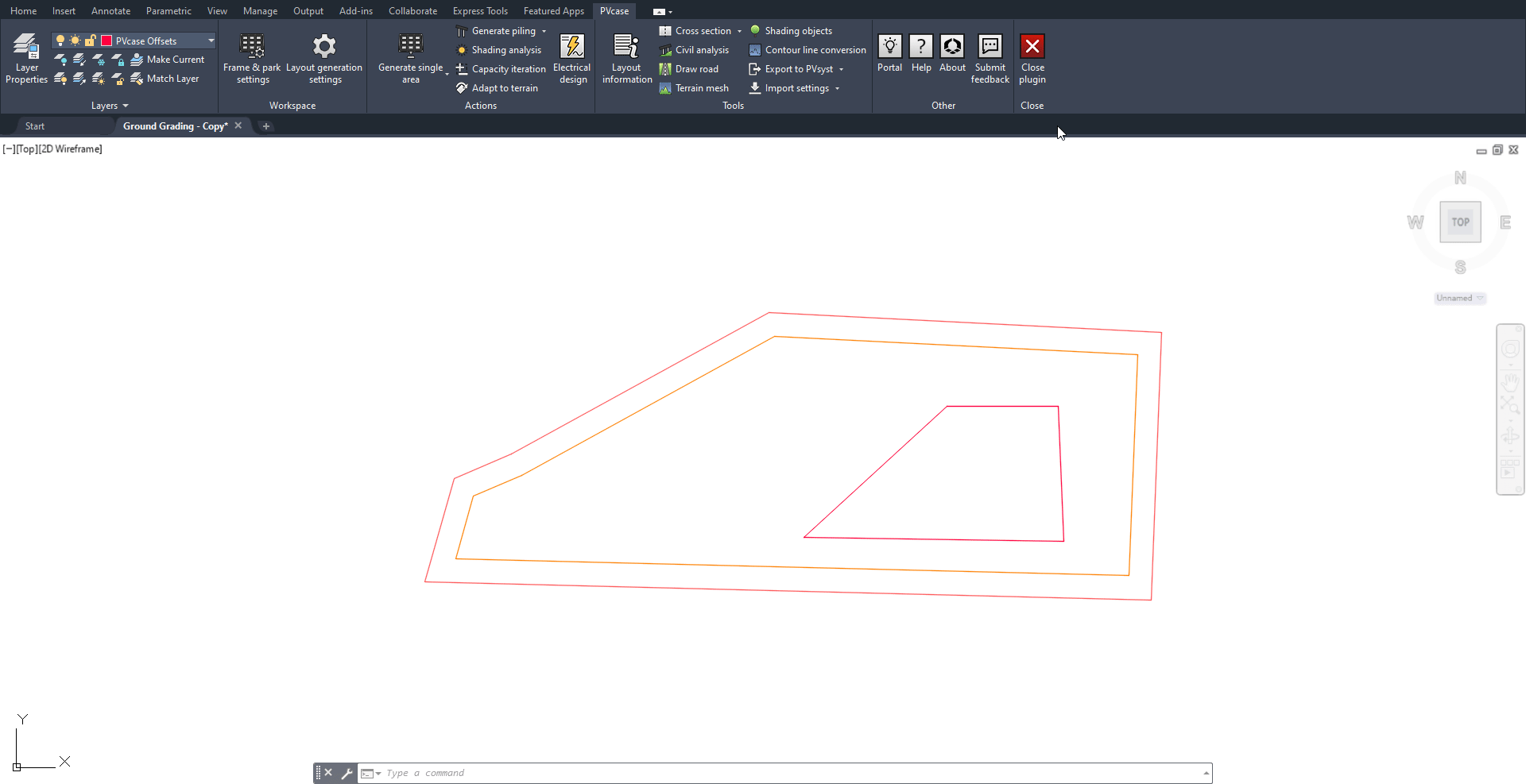

Por defecto, todas las superficies cerradas que se encuentren en la capa PVcase offset son consideradas como áreas restringidas para PVcase. Es posible cambiar la capa que PVcase tomará para las restricciones a través del menú de Layout generation settings.

Todas las áreas cerradas en esta capa será evitadas por el software a la hora de colocar mesas fotovoltaicas. Para dibujar áreas restrigidas se puede proceder de la misma forma que se dibujan PV áreas (a través de una polilínea cerrada).

Generación

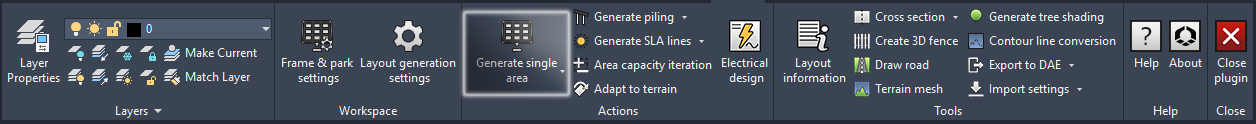

Una vez se han definido todos los parámetros, la colocación de mesas fotovoltaicas puede hacer a través de uno de los botones de generación: Generate single area o Generate multiple area.

Generar un área (Generate single area) - Genera mesas en una única área, seleccionando el área en cuestión, el terreno asociada a la misma (opcional) y dibujando la línea de alineación (Alignment line).

El alineamiento y punto en que se comienza con la generación de mesas queda definida en función de en que esquina del área PV ha sido seleccionada. Por ejemplo, si selecciona en la esquina superior izquierda, entonces se comenzará la generación en la izquierda y se alinearán contra la parte superior del área PV.

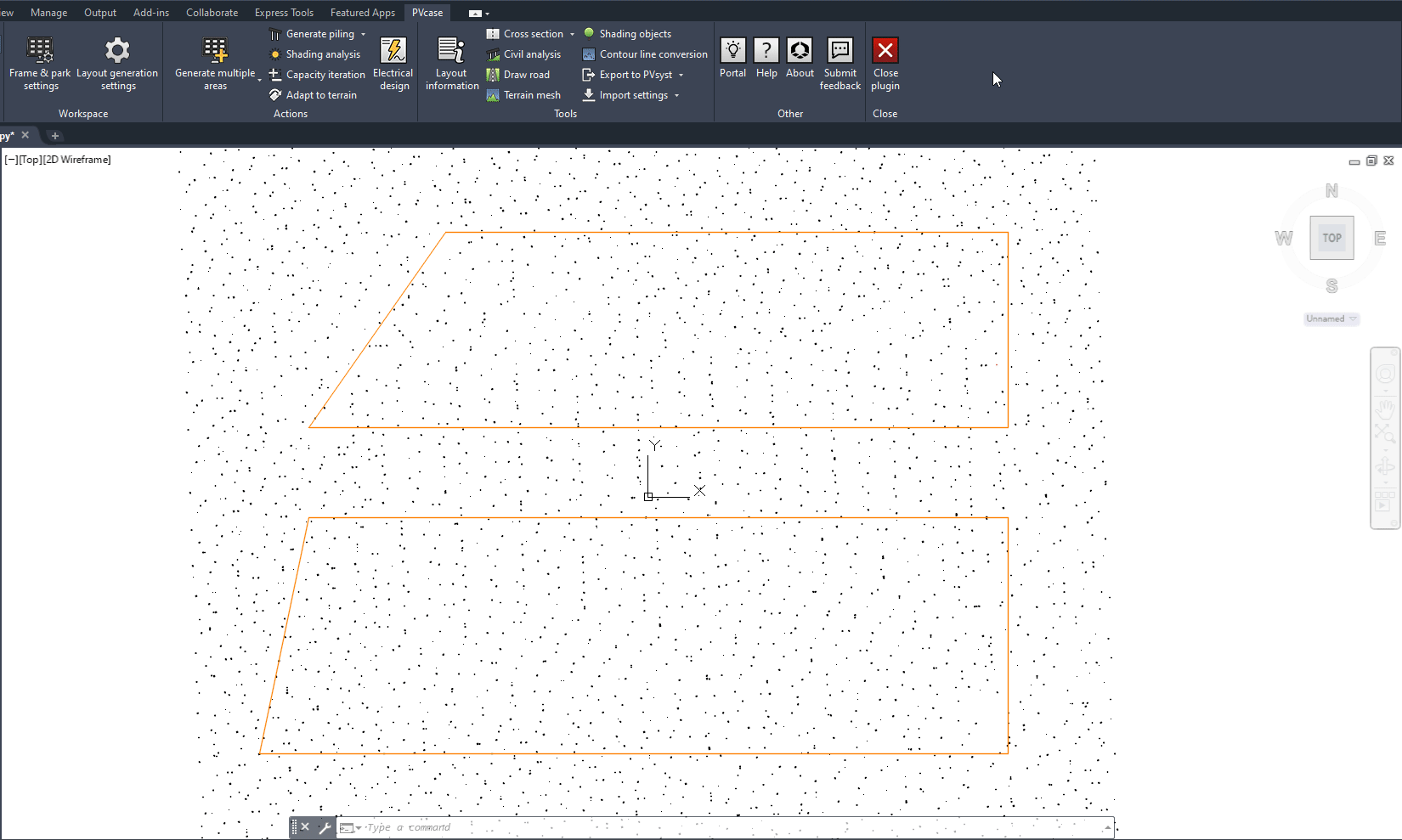

Generar múltiples áreas (Generate multiple areas) - Se generan mesas en multiples áreas al mismo tiempo si se han preseleccionado. Todas estas mesas compartirán la misma línea de alineamiento.

Este tipo de generación se usará cuando hay muchas áreas colindantes para alinear las mesas y evitar sombreados entre áreas.

Shadow frames

Después de la generación, si aslgunas mesas son manipuladas (movidas, copiadas), cambiarán a color rojo y no serán consideradas en la ventana Layout information.

🛈 Para aprender más sobre como visualizar o corregir "Shadow frames" seleccione el siguiente link.
