Parámetros de la iteración de la capacidad

La herramienta de iteración de capacidad se puede utilizar para determinar si es posible ajustar una potencia dentro del área dada (o múltiples áreas). También se puede utilizar para rellenar áreas fotovoltaicas con mesas como se haría utilizando Generate Single Area o Generate Multiple Areas.

Antes de utilizar la herramienta de iteración de capacidad, es necesario asegurarse de que tanto Layout settings como Frame & Park settings están definidos con la configuración con la que deseamos realizar la iteración; estos parámetros se utilizarán al realizar las iteraciones de capacidad.

🛈 Importante: Para que funcione, se debe establecer el conmutador Shade limit en "Ángulo", en los ajustes Frame & Park settings. Para obtener más información sobre Layout, Frame & Park settings, haga clic a continuación:

Creación de una implantación con estructura fija

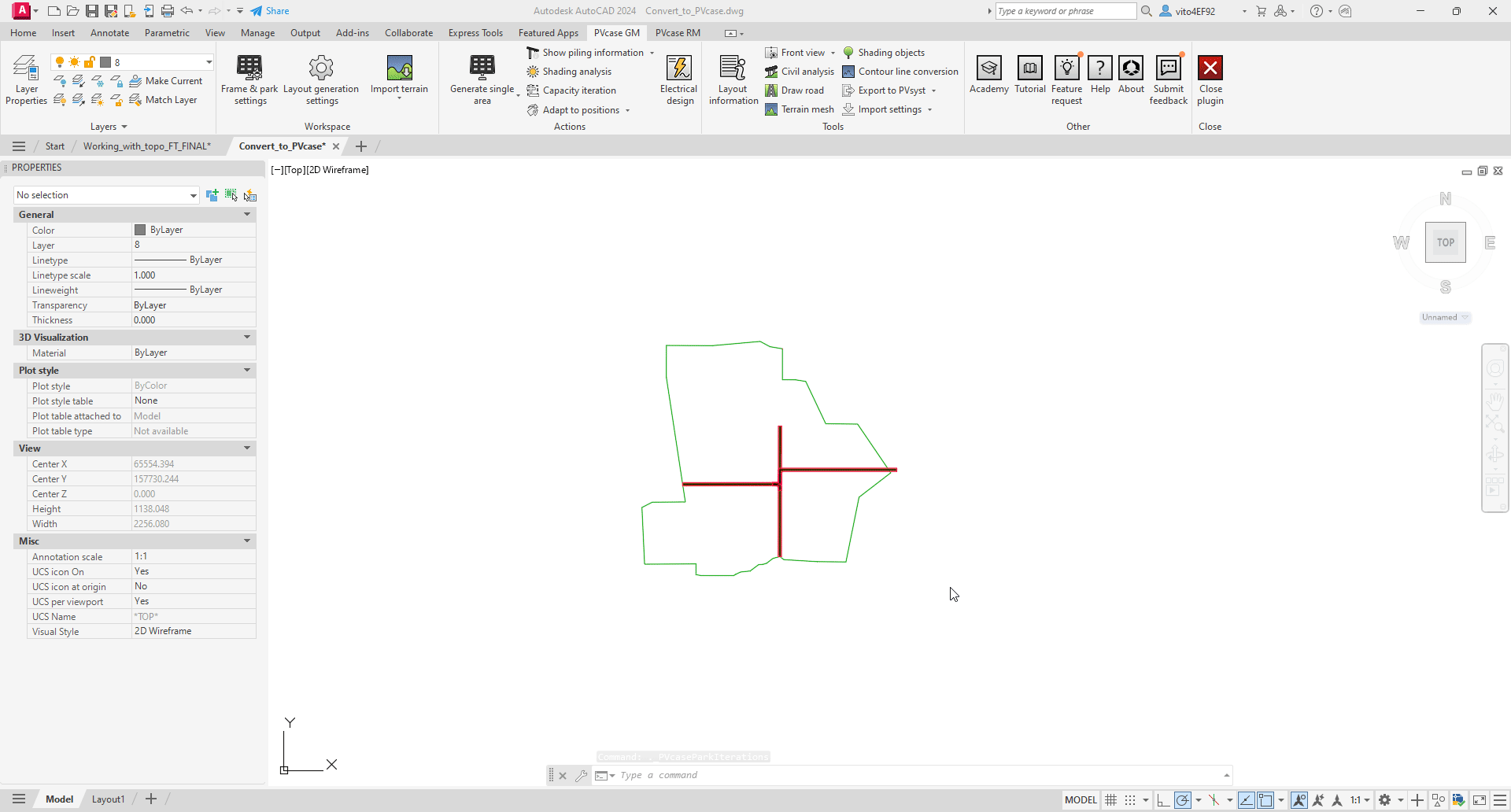

Para empezar a usar la herramienta de iteración por capacidad, se abrirá haciendo clic en su icono (Capacity iteration).

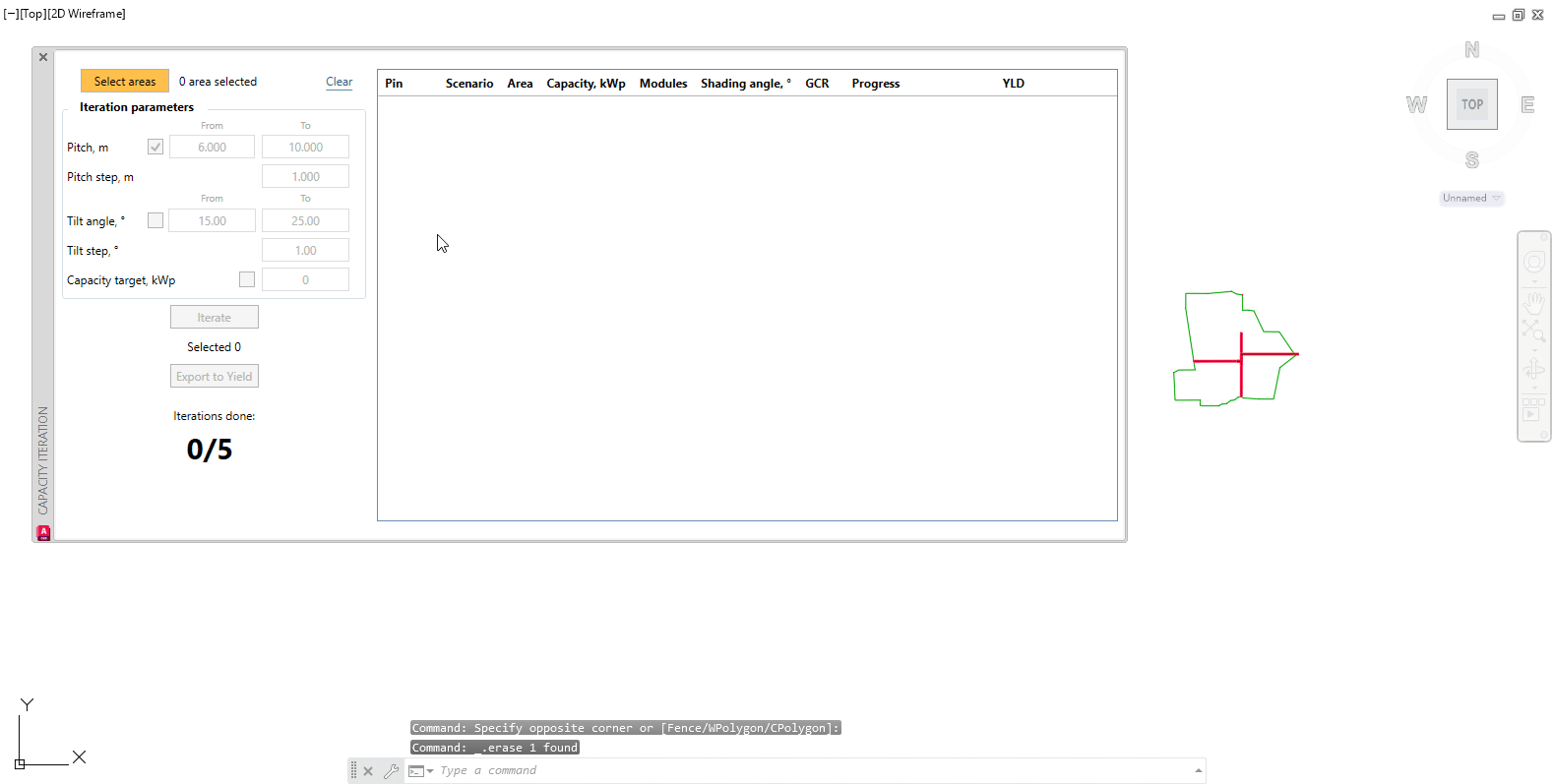

A continuación, se podrán seleccionar una o más áreas FV (en función de la preferencia y/o viabilidad), sobra las que se desea iterar. La herramienta de iteración de capacidad recordará la selección y no será necesario volver a seleccionarlas en el futuro. En este ejemplo se seleccionará una única área FV haciendo clic en Single Area en el campo Select areas. A continuación, se pedirá trazar una línea de alineación; una vez se haya trazado, se pulsará Intro o Espacio en el teclado para finalizar la selección.

El proceso de iteración puede realizarse para determinar el ángulo de inclinación o la distancia entre las filas necesario para alcanzar la potencia deseada en función de las opciones de iteración que se hayan seleccionado. Las opciones de iteración son las siguientes:

From (desde) - este valor representa la distancia, ratio o ángulo más bajo que el programa considerará para la iteración.
To (hasta) - este valor representa la distancia, ratio o ángulo más alto que el programa considerará para la iteración.
Step (intervalo) - este campo representa el incremento de la iteración. Si el intervalo definido es de 1 metro y el rango de paso que se define es de 6 a 10 metros, entonces el software proporcionará escenarios con 6, 7, 8, 9, & 10 metros como diferentes resultados. Lo mismo ocurre con los otros parametros.

El número total de escenarios que generará la herramienta es igual al producto del número de opciones posibles de la distancia entre filas e inclinación: N (intervalos de distancia) x N (intervalos de inclinación).

Establecer los límites puede afectar en la aparición de sombras en determinadas zonas, ya que se está reajustando la distancia entre mesas.

Tipos de iteración

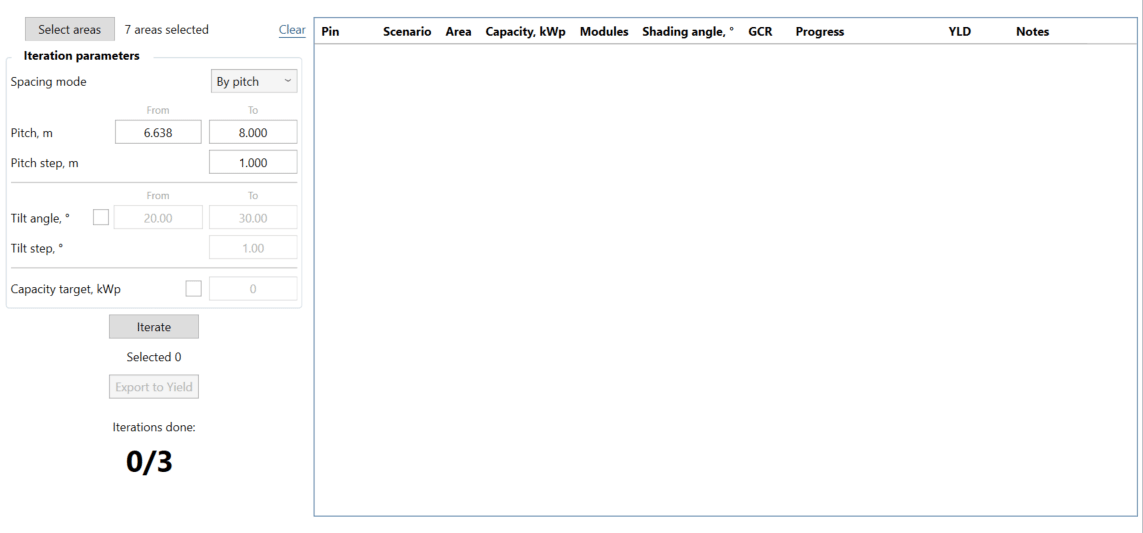

Iterar por distancia (spacing) - habiendo seleccionado el área FV previamente, se continuará seleccionando el "spacing mode" y se especificará el valor inicial. Se usarán el pitch con valor mínimo de 7 metros y máximo de 10 metros. El siguiente paso es especificar el intervalo, que se dejará en 1 metro. De esta manera, si se ejecuta la iteración, se podrá observar un máximo de 4 escenarios en el lado izquierdo inferior del menú de iteración. Una vez hecho esto, se puede hacer clic en Iterate.

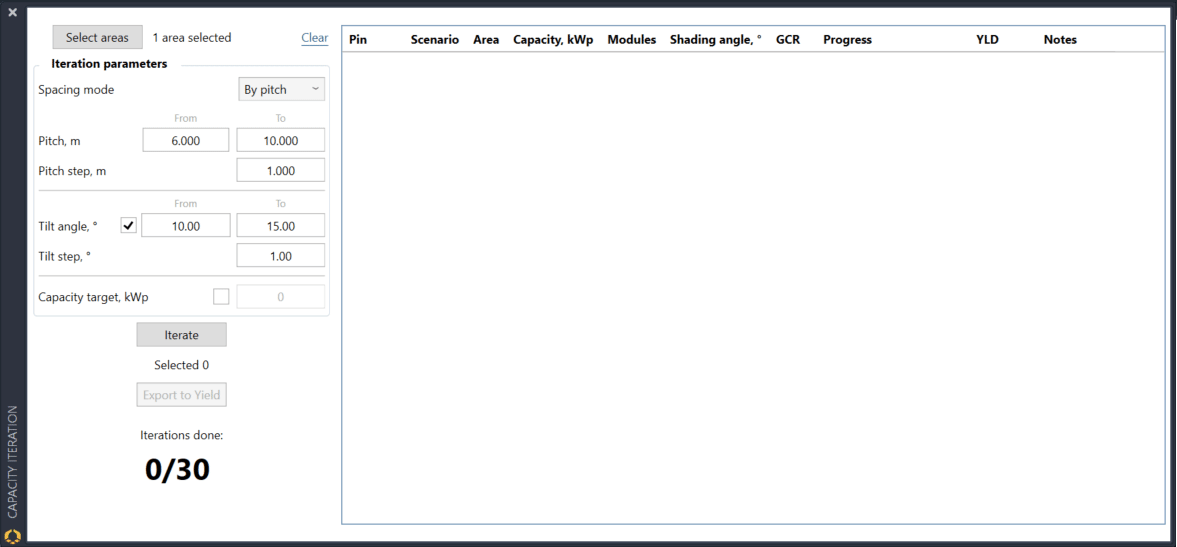

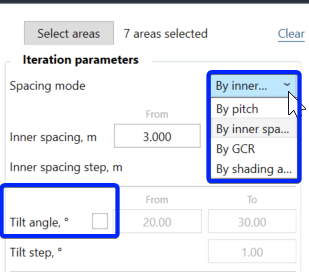

Iterar por distancia (spacing) y ángulo de inclinación (tilt) - Seleccionamos la modalidad de distancia (spacing mode), activamos la casilla ángulo de inclinación (tilt angle) y definimos los valores máximos, mínimos y los intervalos para la iteración. En el ejemplo abajo, iterando con el pitch, cada escenario de pitch será combinado con cada escenario d ángulo de inclinación.

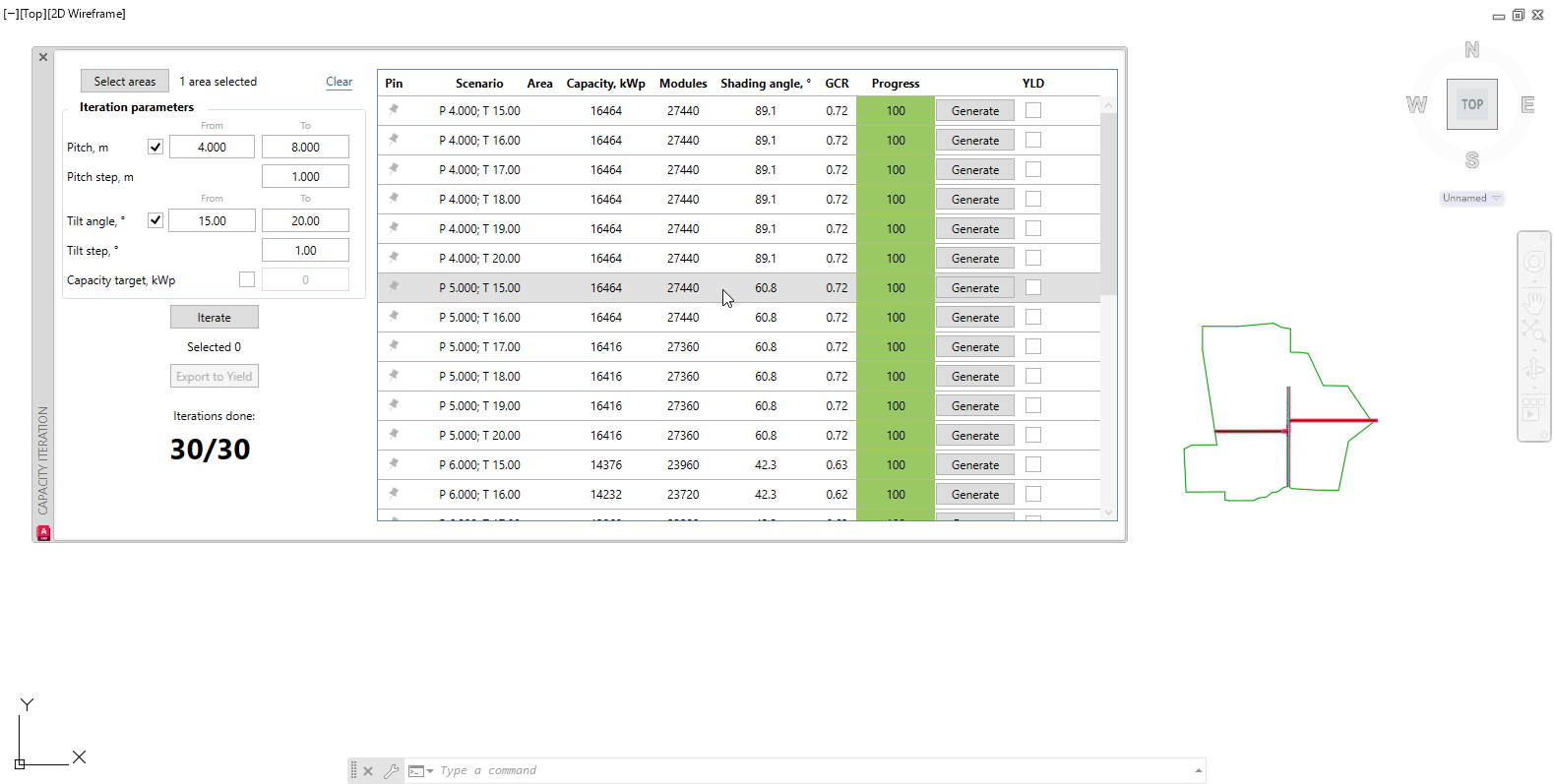

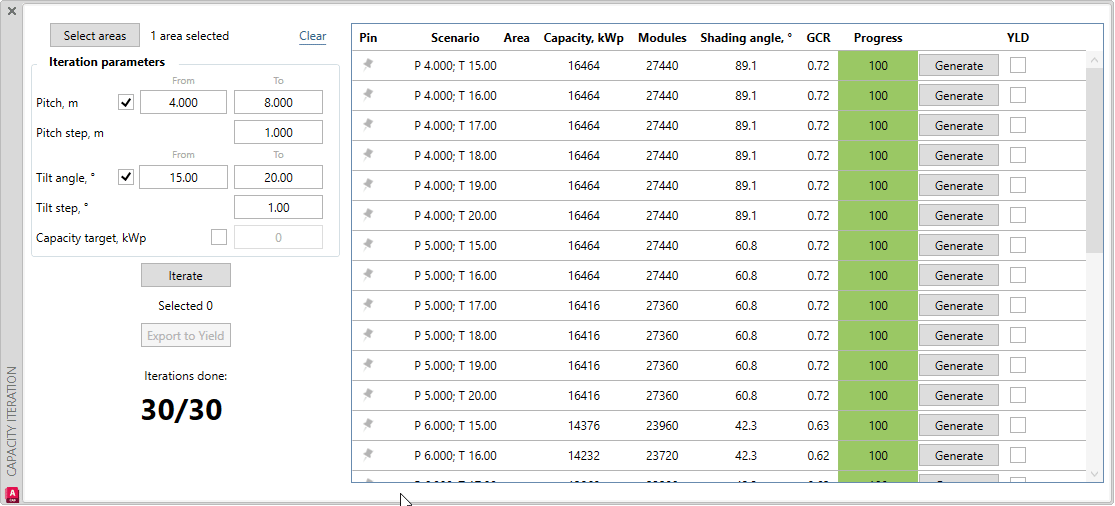

Cuando se haya finalizado la iteración, se podrá ver la lista de todos los escenarios posibles. Para recrear cada uno de ellos bastará con hacer clic sobre el botón Generate, en la fila de cada escenario, y se generará el layout con la configuración correspondiente a la del escenario seleccionado.

De esta manera, se pueden generar múltiples escenarios sin perder los anteriores.

También se puede utilizar la herramienta Chincheta (pin) para conservar los diseños preferidos. Estos se conservarán aunque se vuelva a iterar con nuevos parámetros.

Nota: La opción "Capacity target" solo está disponible (y visible) para usuarios que tengan una licencia activa de PVcase Yield

Opciones de exportación

Desde la herramienta Capacity iteration, tenemos dos opciones de exportación:

Exportar multiples layouts a la vez a PVcase Yield (solo disponible para usuarios con una licencia Yield)
Exportar los resultados de la iteración hacia la lista de materiales (BOM)

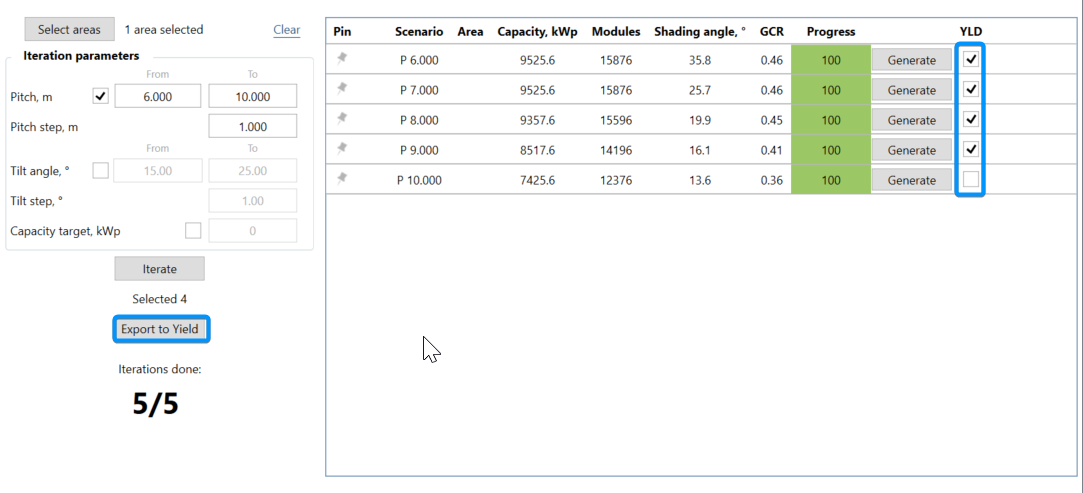

Si tienes una licencia de Yield, simplemente selecciona los layouts a exportar y clica Export to Yield:

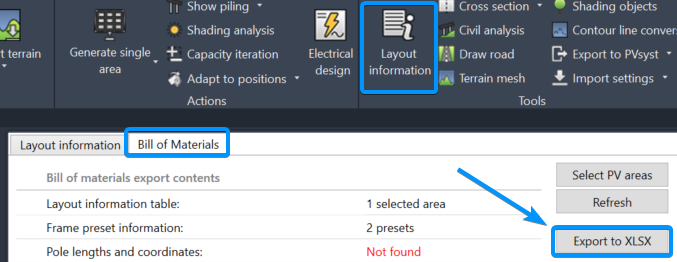

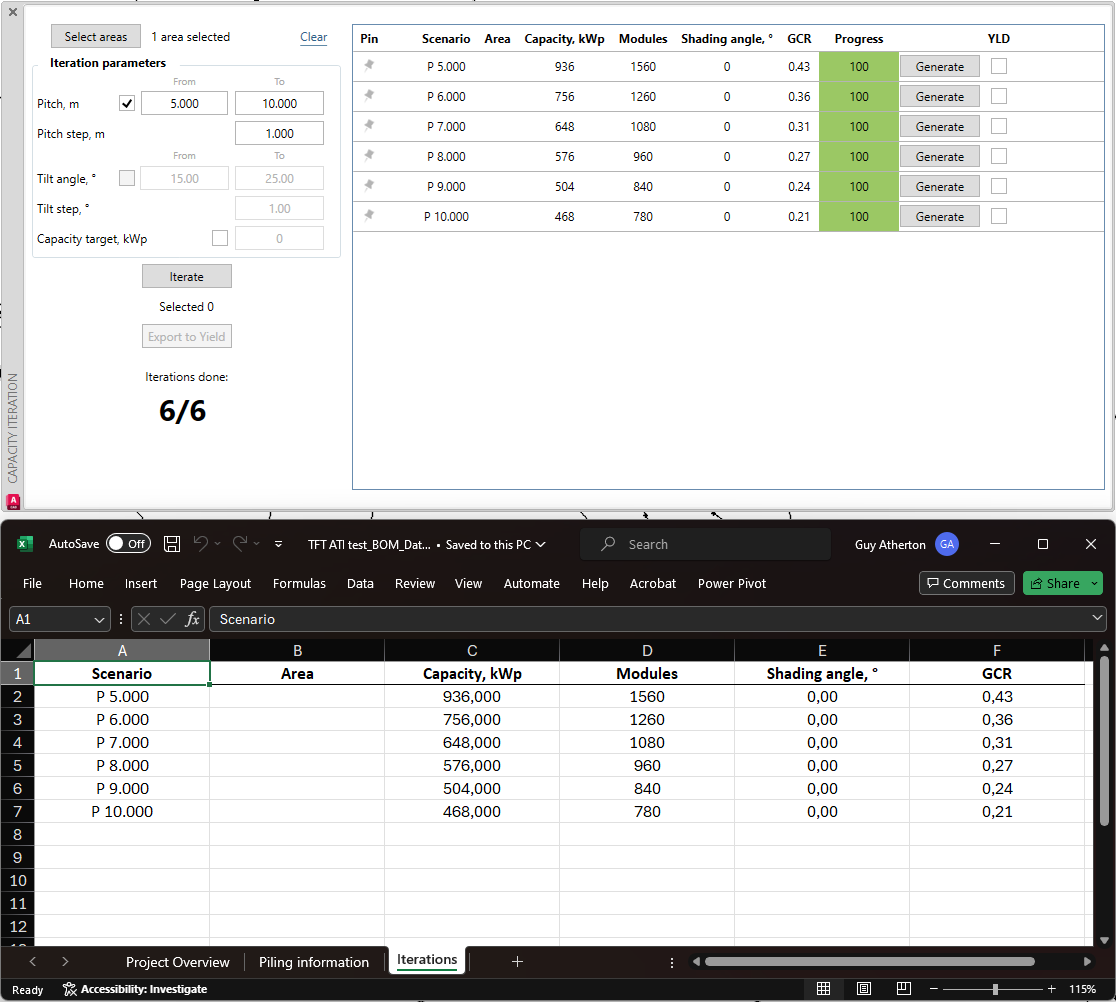

Si se exporta la lista de materiales (BOM), los resultados de la iteración se incluyen automáticamente:
