Un emocionante desarrollo reciente en el espacio de los seguidores de un solo eje son los seguidores que se adaptan al terreno. Este tipo de seguidores son una tecnología revolucionaria que puede desbloquear el potencial de la energía solar en topografías anteriormente inviables.
Los seguidores que se adaptan al terreno, son un subtipo de seguidores de un solo eje que pueden adaptarse a los contornos del terreno, lo que reduce la necesidad de un extenso movimiento de tierras y nivelación. Pueden reducir los costos y riesgos del proyecto, así como minimizar el impacto ambiental de las plantas de energía solar en sitios con terreno inclinado, irregular y desafiante. Los seguidores que se adaptan al terreno simplifican el diseño de postes, ya que se puede aplicar una altura constante en toda la instalación. También permiten una mayor densidad de potencia y rendimiento energético al maximizar el uso de la tierra disponible.
Con la funcionalidad "Terrain following trackers" se puede generar estos nuevos seguidores tan fácilmente como se generarían los seguidores tradicionales.

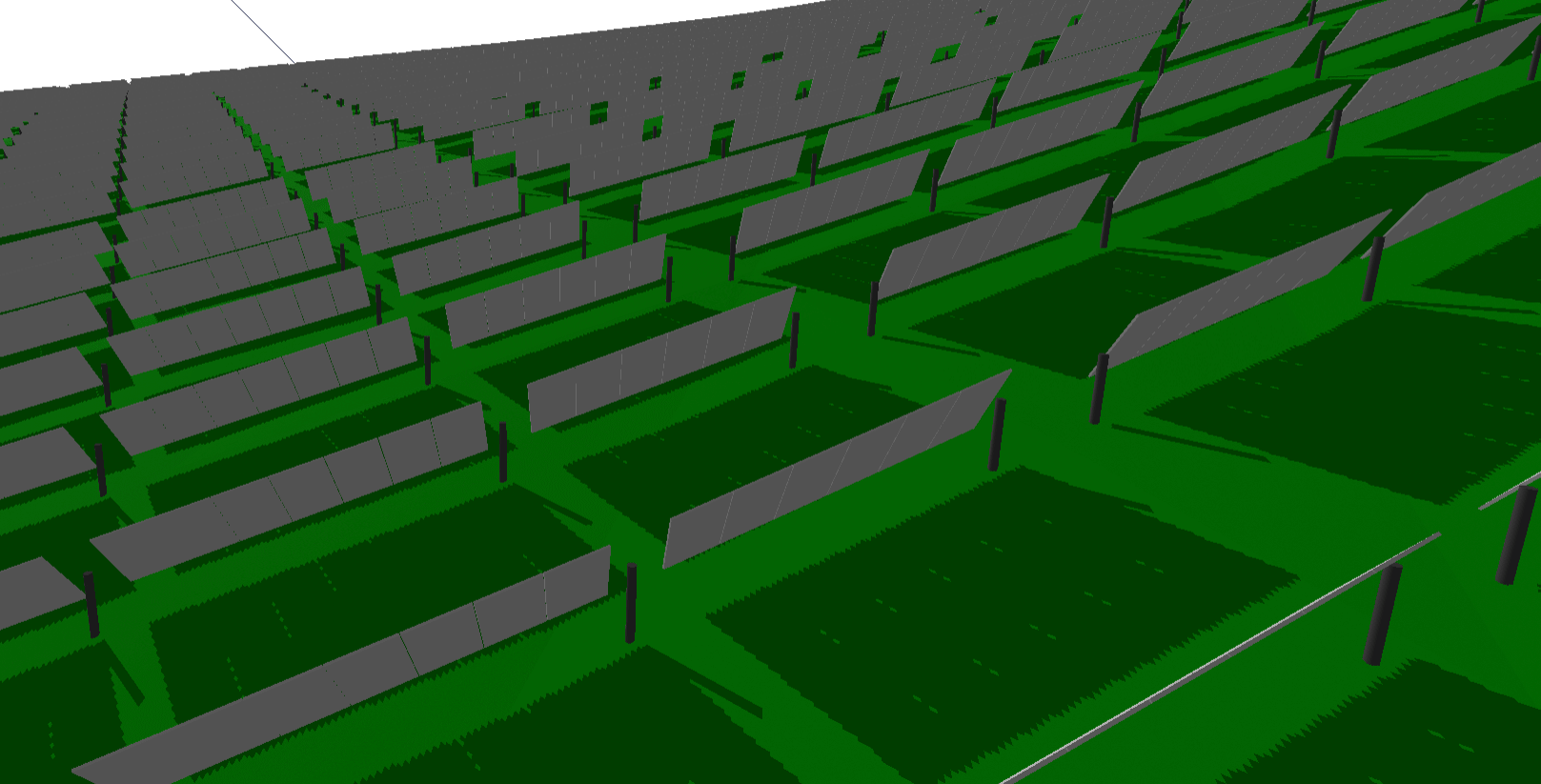

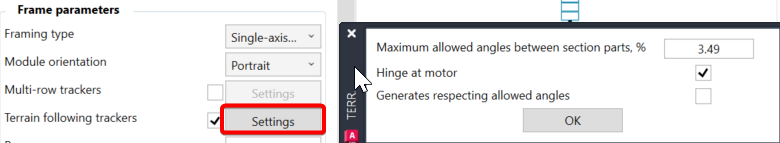

En Frame and Park Settings, selecciona el tipo Single axis tracker y marca la casilla “Terrain following trackers" y configura el número de las juntas cardan deseadas:
El seguidor se generará con un cardán (punto articulado) en cada Joint gap.
En Custom piling se puede cambiar la posición de los cardáns modificando el número de módulos fotovoltaicos en cada grupo dentro del Frame Preset. También se puede re-posicionar el motor.
También está la opción Place piles at joints, lo que adapta el número y la posición de las hincas a los cardáns. Si eso no fuera necesario, aún se pueden colocar las hincas manualmente a lo largo de la mesa, como de costumbre.
Enseguida, abrimos Settings y definimos (según la ficha técnica del seguidor) el ángulo máximo permitido entre las distintas secciones del seguidor y si hay un cardán a la altura del motor o no:
Aquí a la izquierda sin Hinge at motor (no hay cardán donde está situado el motor, no cambia el ángulo/la inclinación del tracker en este punto). A la derecha con Hinge at motor (cardán en el centro permite cambio de ángulo en las dos secciones adjacentes al motor):

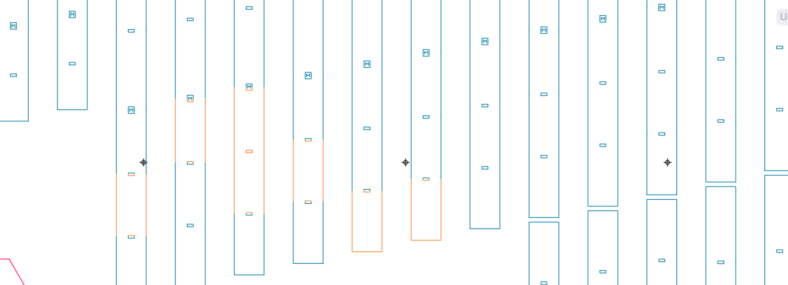

Cuando no está activado "Generate respecting allowed angles", tras la generación del layout, las partes donde el ángulo entre secciones excede el límite configurado, serán resaltas en color naranja. Se puede ver en las vistas frontales (captura anterior) o en la vista "normal" (alto):

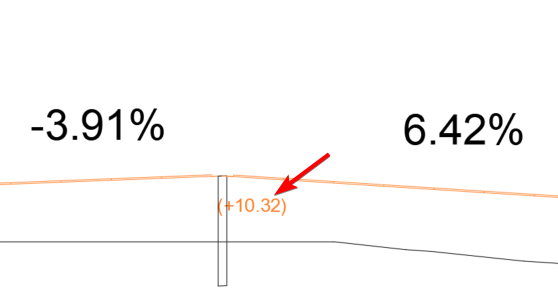

En la vista frontal se puede ver el valor numérico del delta entre las dos secciones:

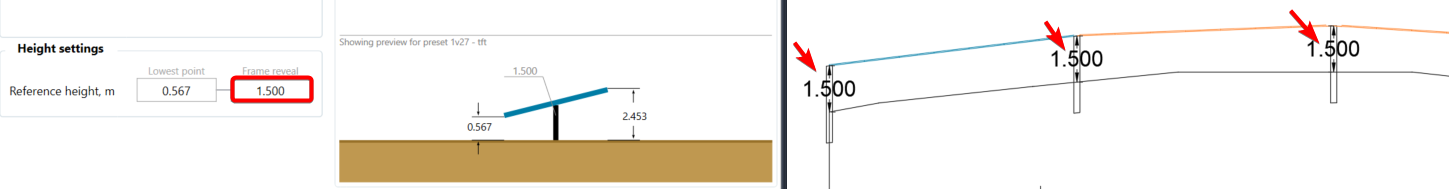

Independientemente de si las hincas coinciden con los cardanes (Piles at joints), la altura de referencia (Reference heigh en Park settings) se aplica en cada punto de articulación/cardán:
Para forzar que se respete el ángulo límite entre las secciones, tendremos que marcar esta casilla:
Ahora la altura donde los cardanes puede variar para asegurar que se respete este límite (8% en este ejemplo).
Esto puede conllevar más volumen de movimiento de tierra.
Sin embargo, al posicionar los trackers, PVcase Ground Mount realiza multiples iteraciones en segundo plano (con diferentes ángulos entre las secciones) para minimizar el movimiento de tierra. Si el ángulo a respetar es muy bajo, esto puede aumentar significativamente el tiempo de cálculo (y de ahí ralentizar la generación del layout).
