Codificación por colores

A continuación, exploraremos el menú Codificación por colores (Color coding) y veremos cómo este nos puede ayudar en los proyectos.

Para acceder a la codificación por colores, tendremos que abrir la ventana de Diseño Eléctrico (Electrical desig) y encontraremos la pestaña Color coding en el tercer lugar.

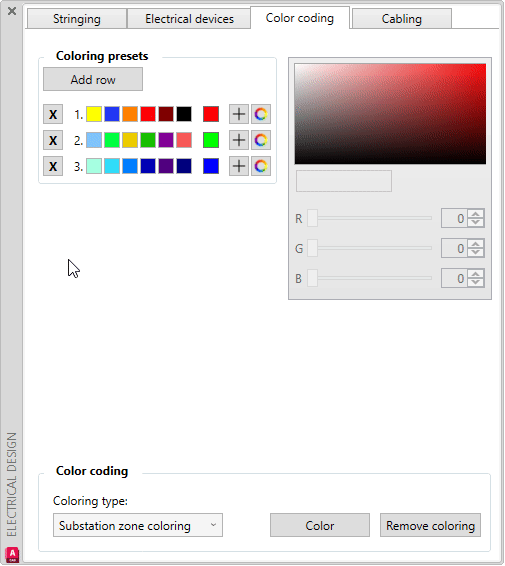

Aquí podremos ver varias filas con diferentes colores - cada fila se utilizará para cada transformador o inversor central.

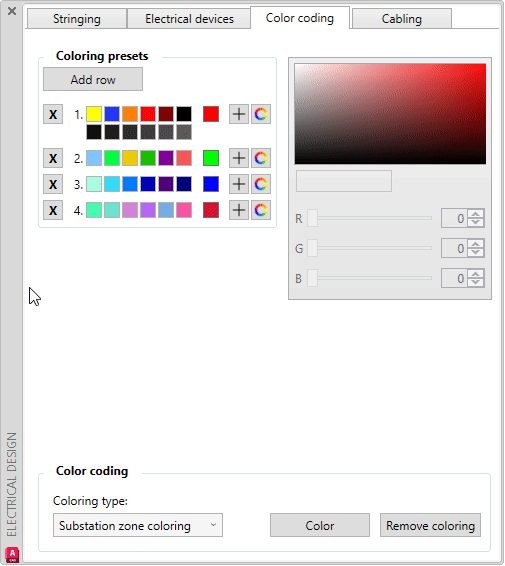

La primera de estas filas se utilizará para el primer inversor central o transformador que seleccionemos, la segunda fila para el segundo, y así sucesivamente. Para tener mayor variedad de colores, podemos añadir un color de cadena haciendo clic en el signo más (+) o añadiendo más filas, haciendo clic en Añadir fila (Add row).

El color que está en el extremo derecho, ligeramente alejado del resto se utilizaría para realizar los sombreados por inversor central o transformador.

También podemos cambiar estos colores por los que mejor se adapten a las necesidades de nuestro proyecto o simplemente generar colores aleatoriamente, haciendo clic en el botón Aleatorizar colores (Randomize colors).

Existen dos tipos de codificación por colores en PVcase:

• Colorear por zonas de subestación (inversor central o transformador).

• Colorear por dispositivos eléctricos (inversores de string, cajas de conexión CC o cajas de conexión CA).

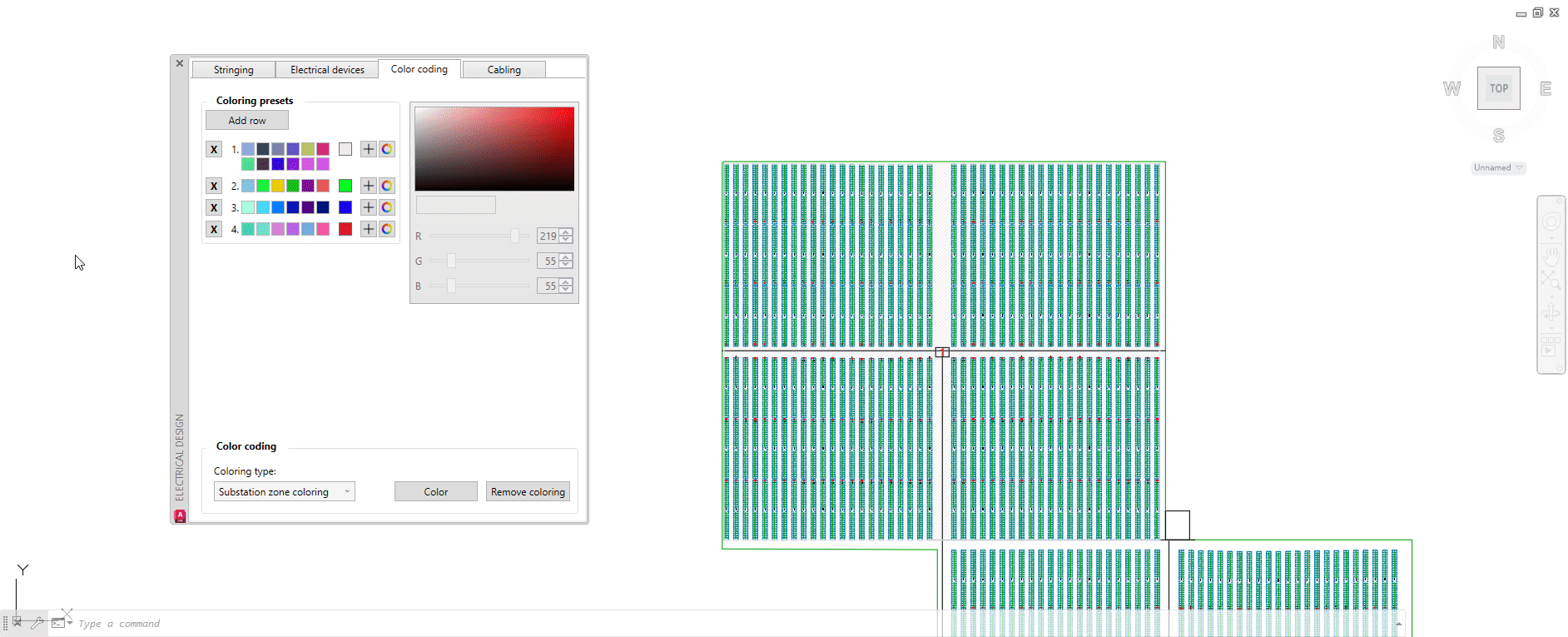

Empezaremos por colorear por zona de Subestación (Substation zone coloring). Una vez seleccionado el modo en el menú desplegable, hacemos clic en el botón Color y nos pedirá que seleccionemos los transformadores o inversores centrales que queremos colorear. Una vez hecho esto, pulsamos la barra espaciadora o Intro en el teclado. Ahora podemos ver que nuestro dibujo tiene sombreados que delimitan los límites de las mesas que están pertenecen a un mismo transformador o inversor central.

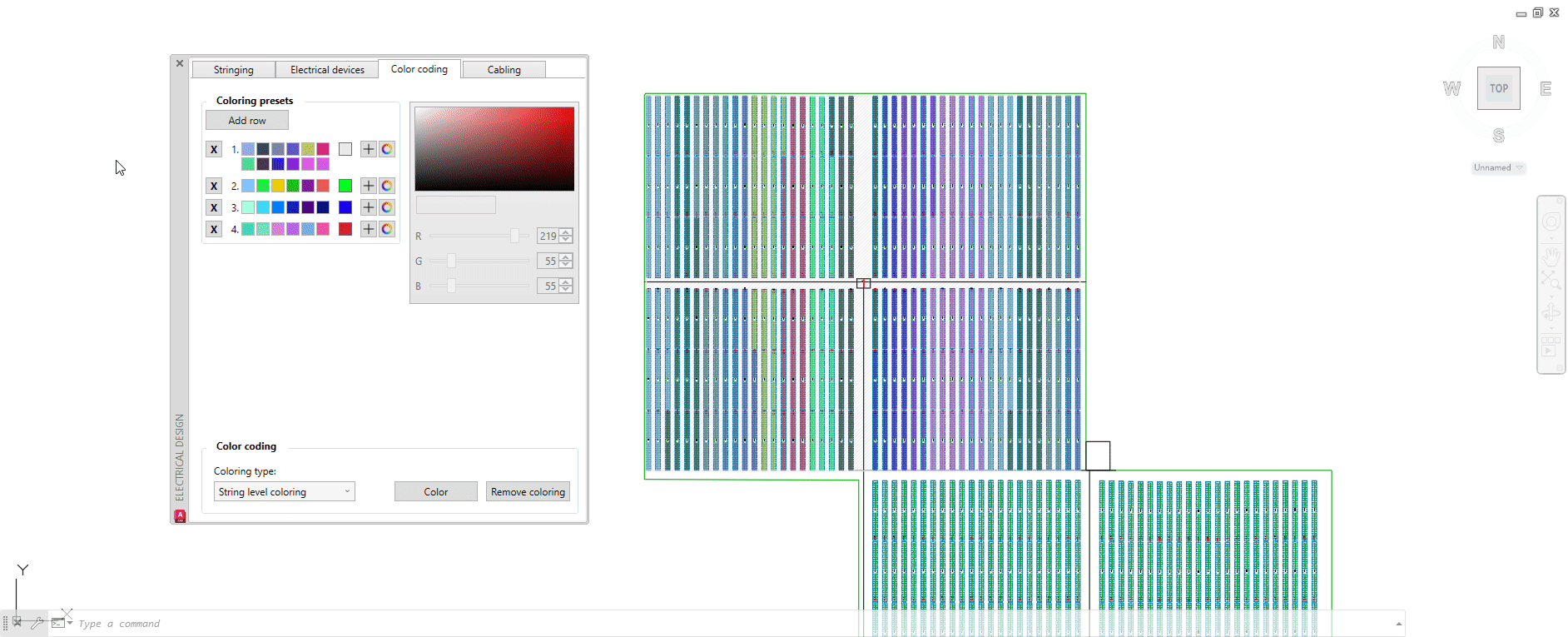

Si elegimos colorear por dispositivos eléctricos (String-level coloring), nos pedirá de nuevo que seleccionemos los transformadores o inversores centrales. Una vez hecho esto, pulsamos la barra espaciadora o Intro en el teclado. Esta vez, podemos ver que nuestras cadenas se colorearon para resaltar las que pertenecen al mismo inversor de string o caja de conexión.

Opciones adicionales

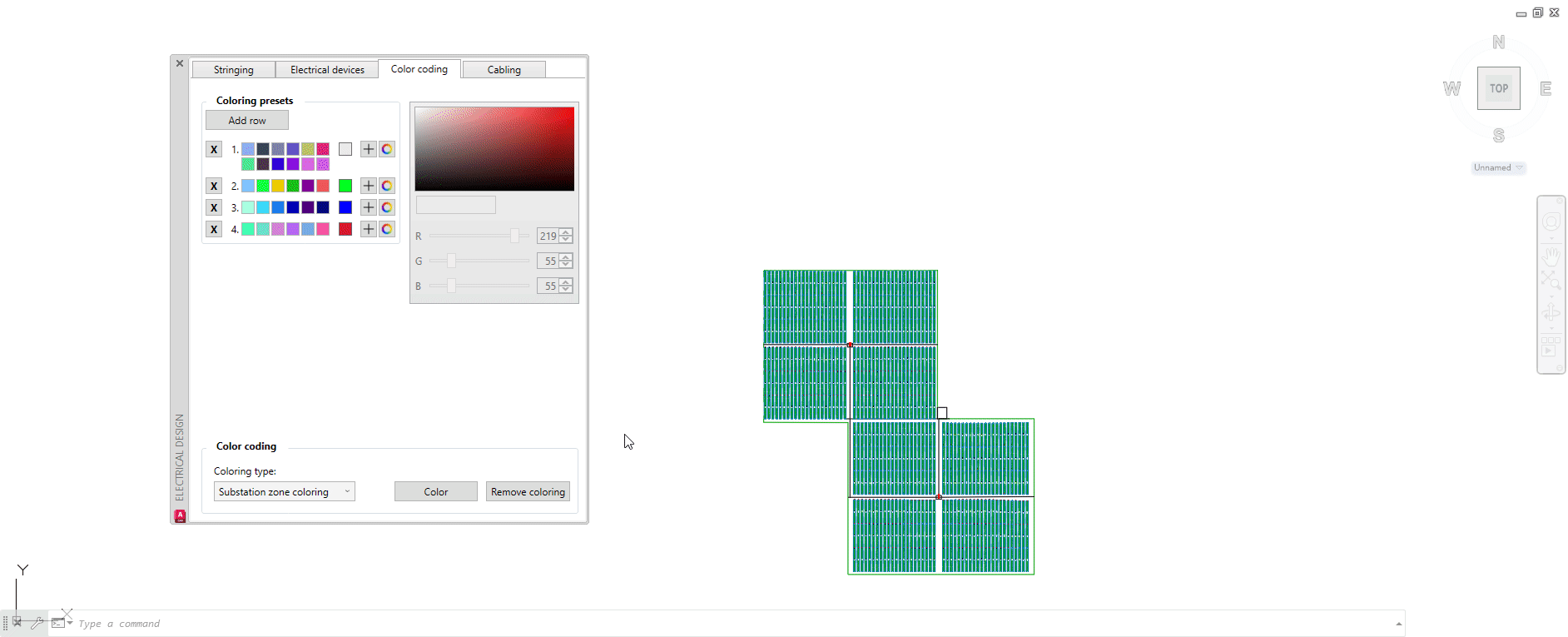

Podemos eliminar cualquier coloreado, pulsando Eliminar coloración (Remove coloring) y eligiendo el inversor o el centro de transformación. Una vez hecho esto, pulse la barra espaciadora o Intro en el teclado.
